Для работы видеокамер и систем контроля доступа требуются специальные сетевые устройства с поддержкой PoE. К ним относятся инжекторы, сплиттеры, расширители и удлинители сетевого сигнала. Они обеспечивают подачу питания и передачу данных там, где нет технической возможности установить розетки 220 В.
Технология PoE: принципы работы и преимущества для систем безопасности
PoE (Power over Ethernet, питание по сетевому кабелю) — это технология, при которой ток и информация идут по одному кабелю витая пара. Физическая коммутация и управление всеми точками происходят в одном центре.
Главные преимущества использования технологии на объекте:
- минус один кабель, так как ток и данные идут вместе через одну витую пару;
- камеры и контроллеры можно ставить там, где нет электричества;
- более простой монтаж — не нужно штробить стены и тянуть силовые провода;
- вся система питается от одного источника, куда удобно подключить бесперебойник для резервной энергии.
Это экономит время на монтаж и материалы. А благодаря тому, что все питание сосредоточено в одном месте, легче проверить работу всей системы.
Основные виды PoE устройств и их назначение в системах безопасности
Построение локальной сети требует использования различных технических компонентов. Каждое отдельное устройство подбирается под конкретную задачу на месте монтажа:

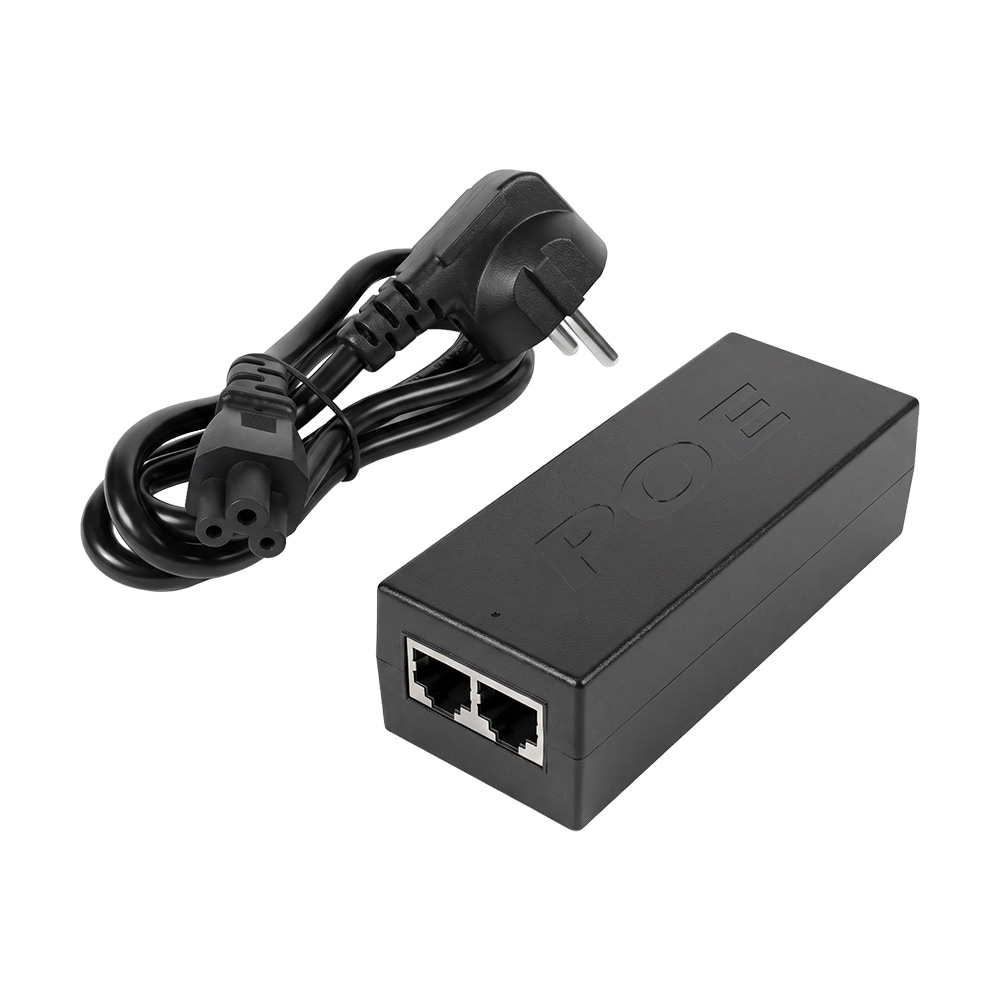

- Инжектор. Обеспечивает питание одной PoE-камеры или вызывной панели, если коммутатор или роутер не поддерживает эту технологию.
- Сплиттер. Разделяет сетевой кабель на два потока: интернет и питание 12 В для подключения камер без PoE.

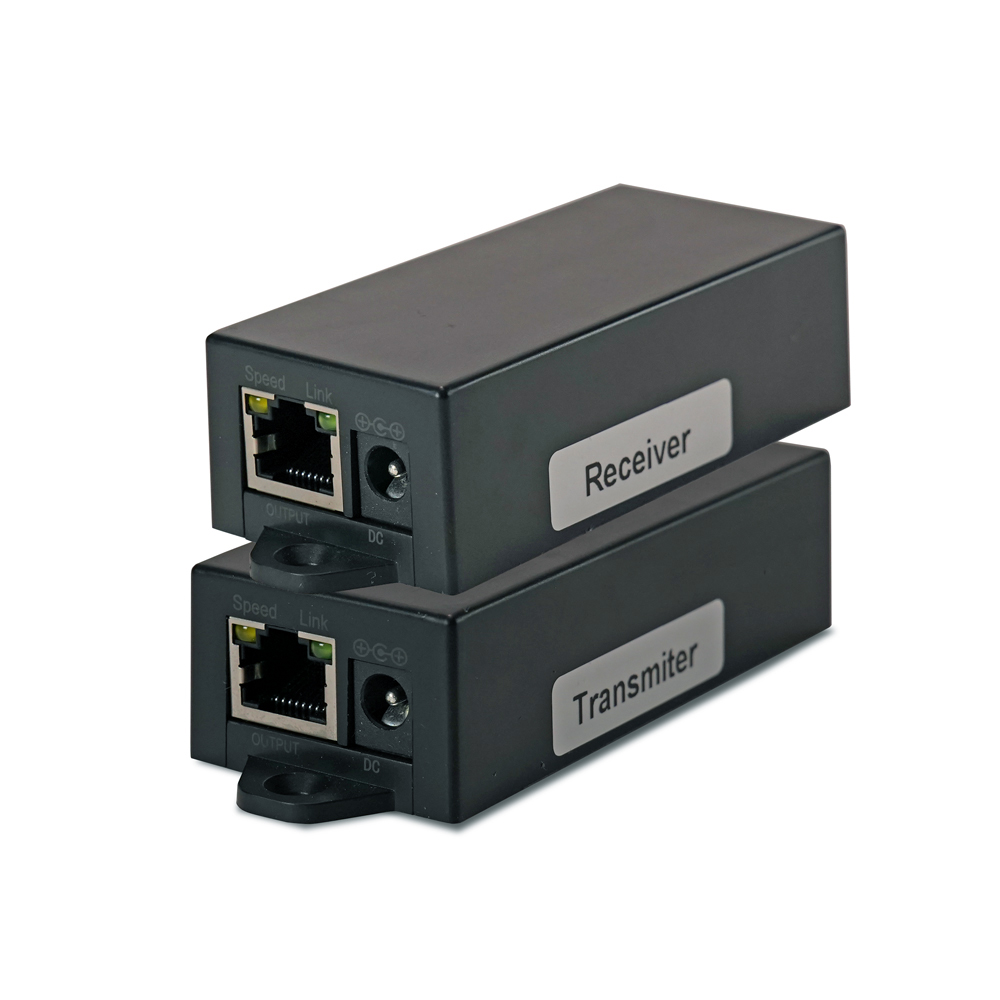

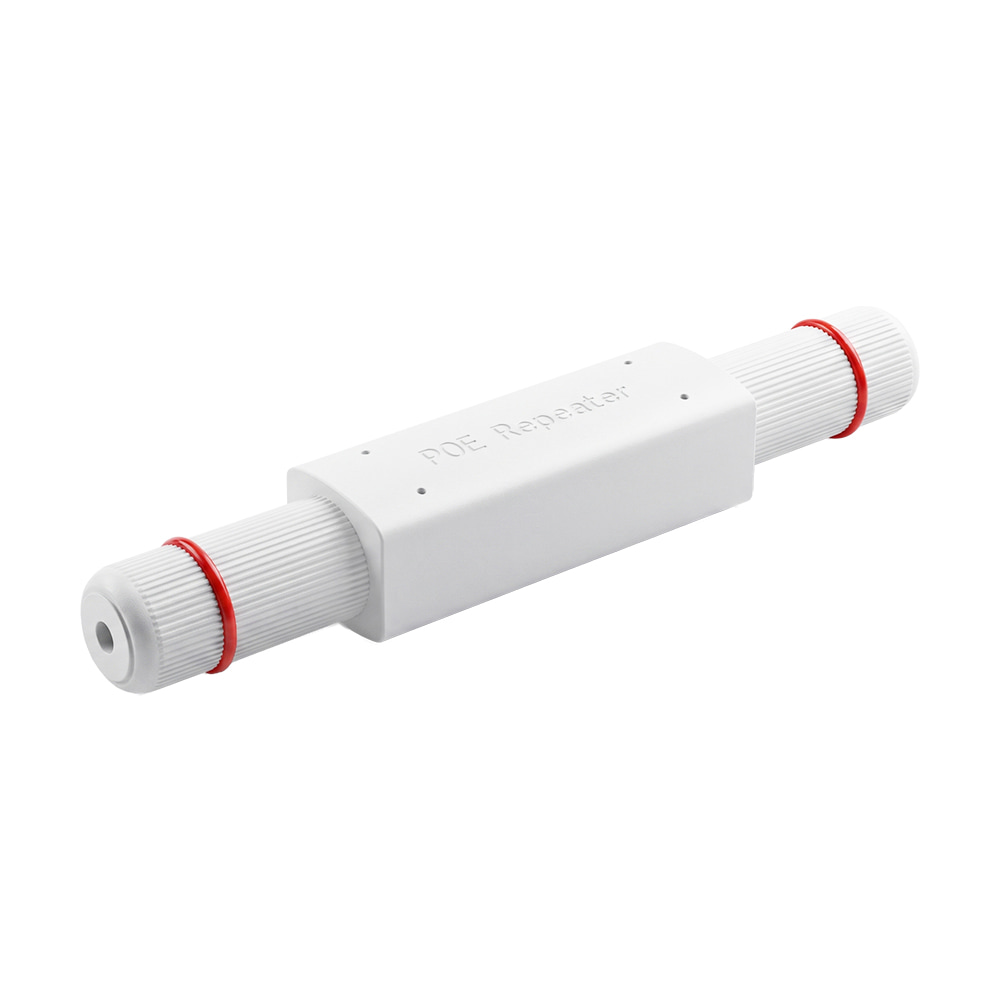

- Удлинитель (экстендер). Подключается в линию на расстоянии до 100 метров для удлинения кабельного маршрута. Обеспечивает стабильную передачу данных и питания для удаленных видеокамер.

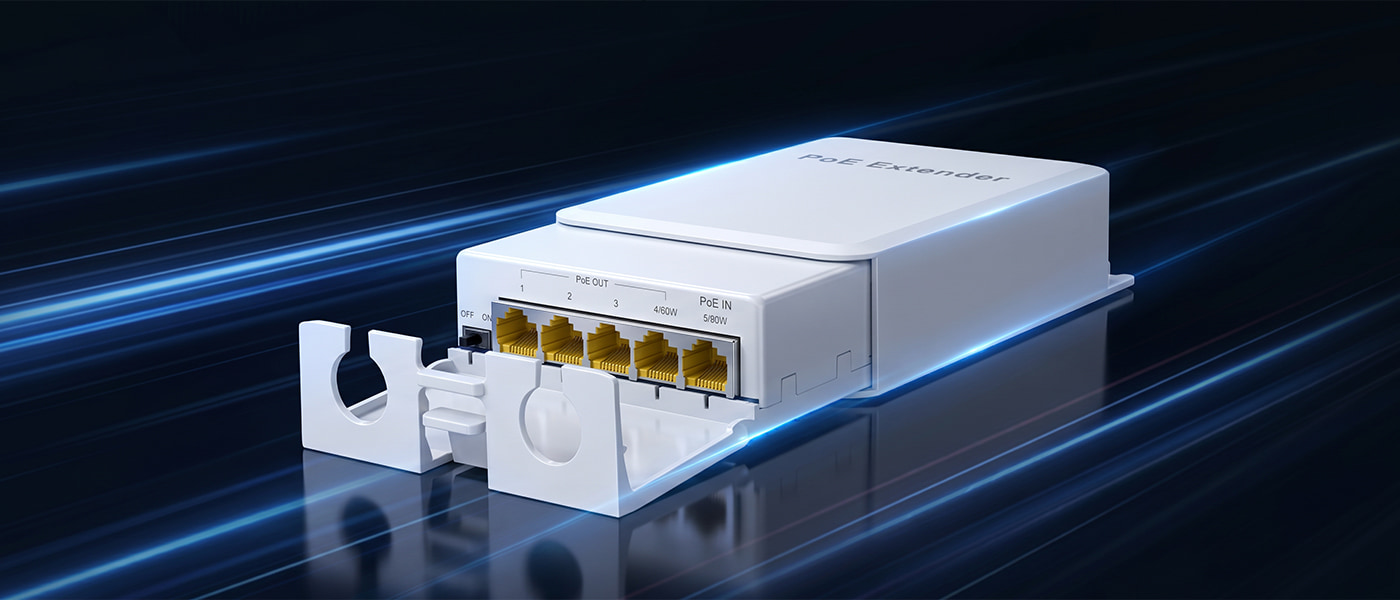

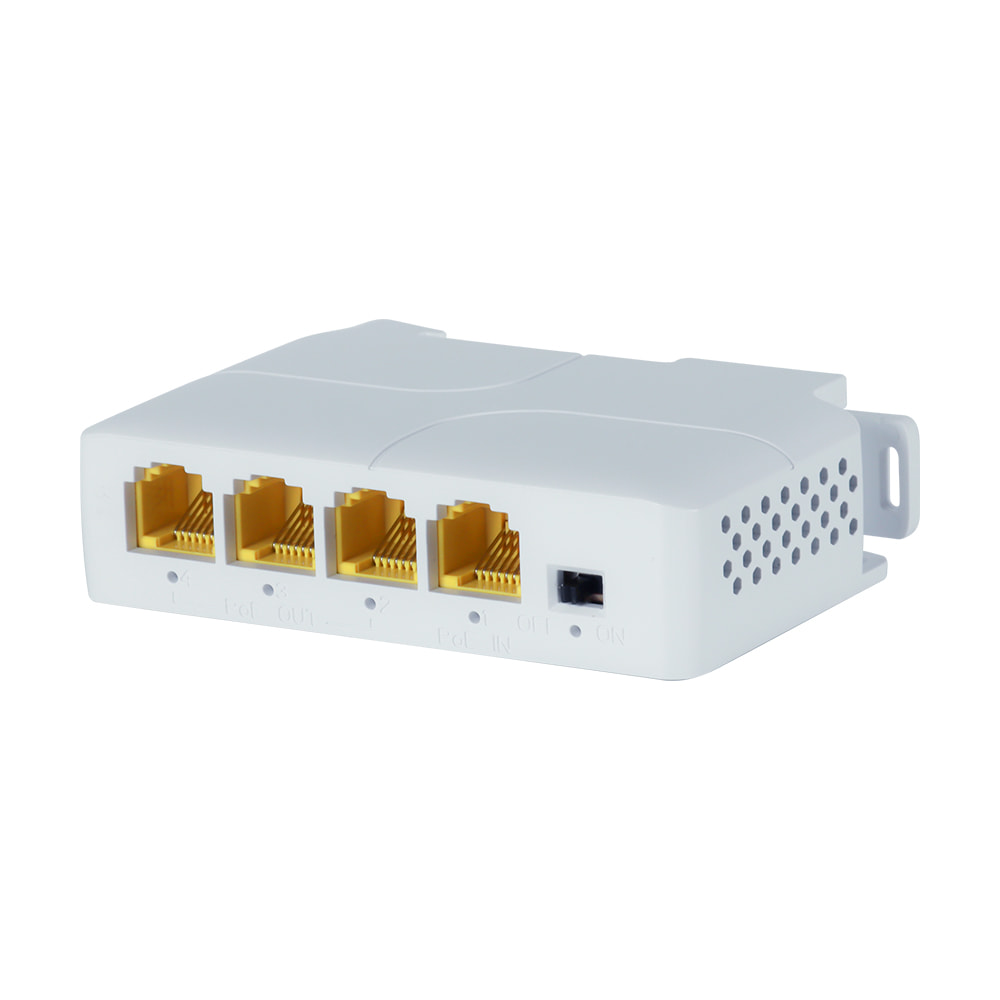

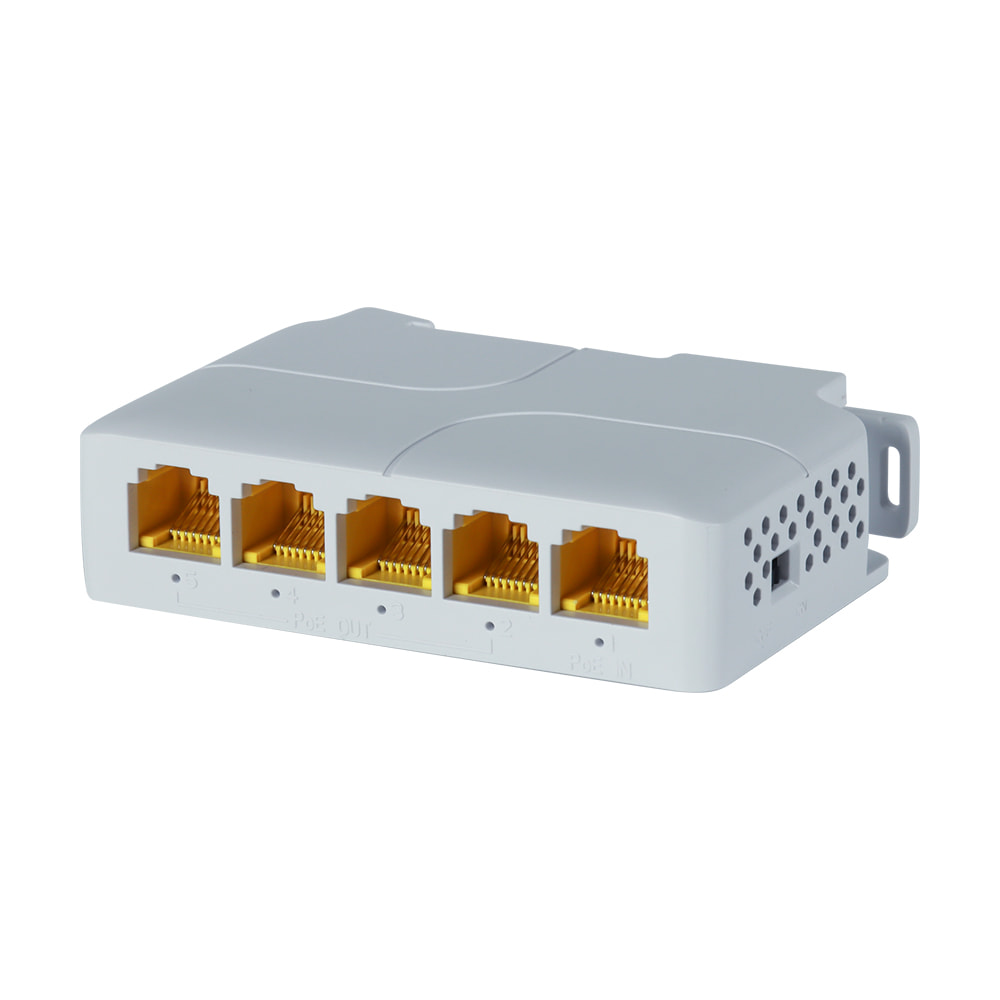

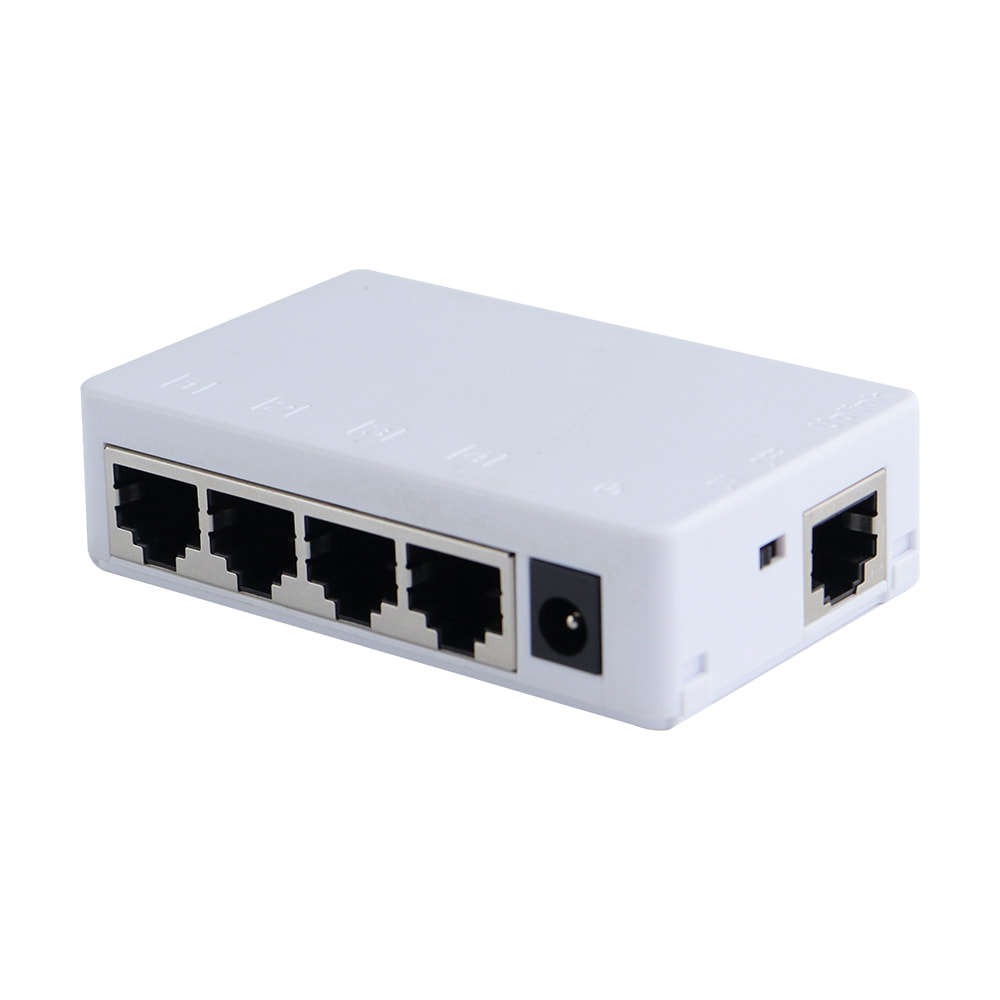

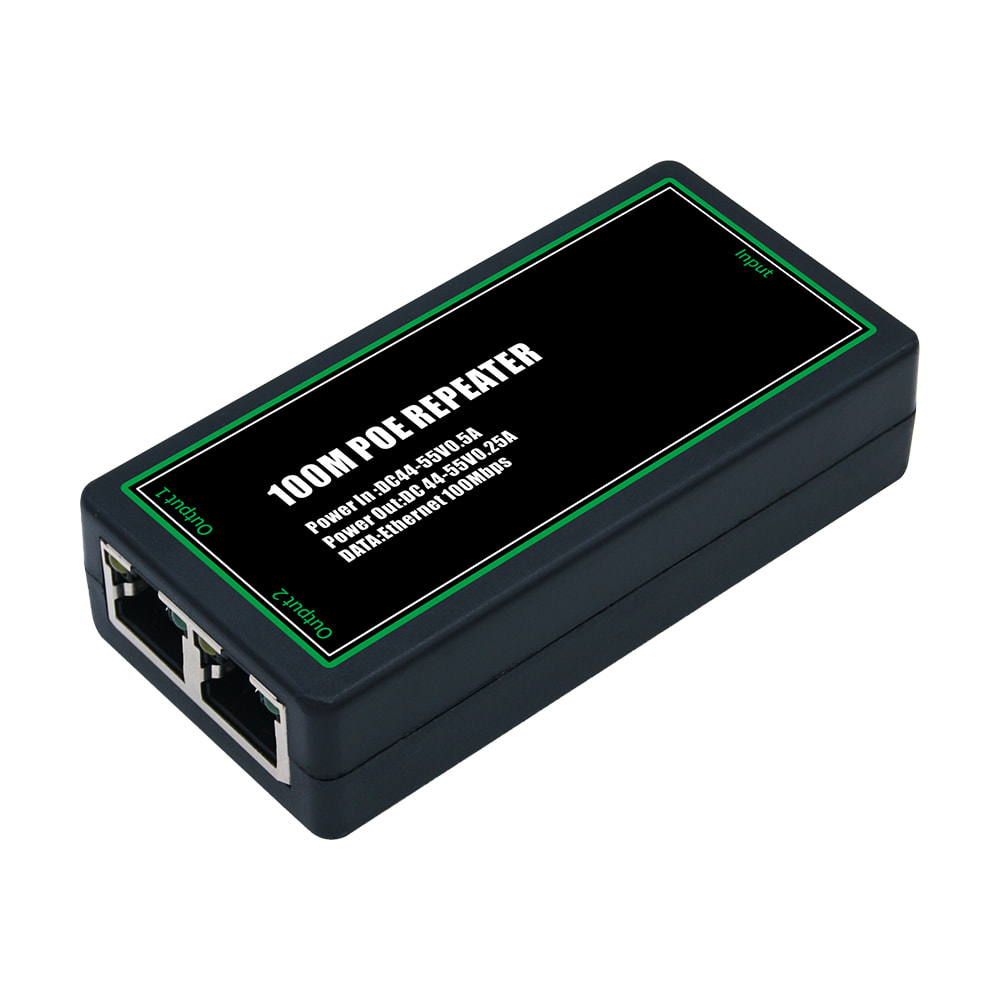

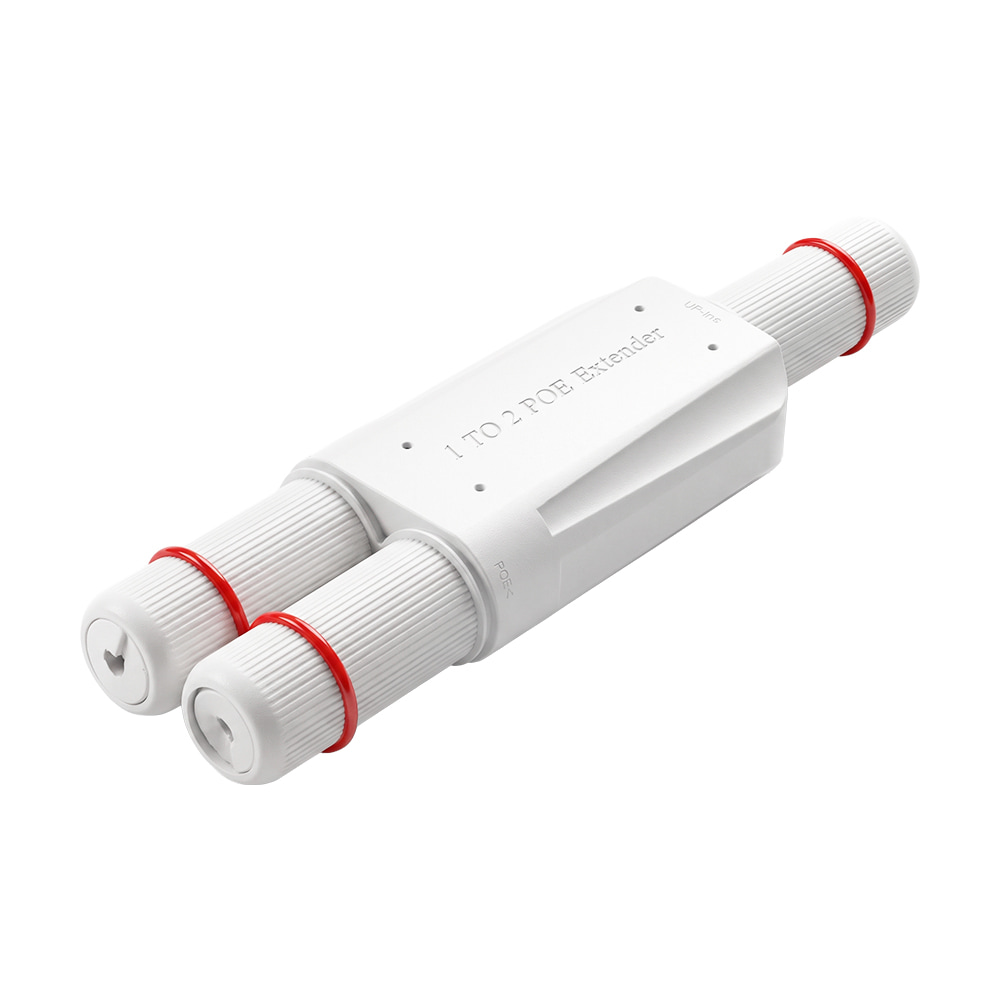

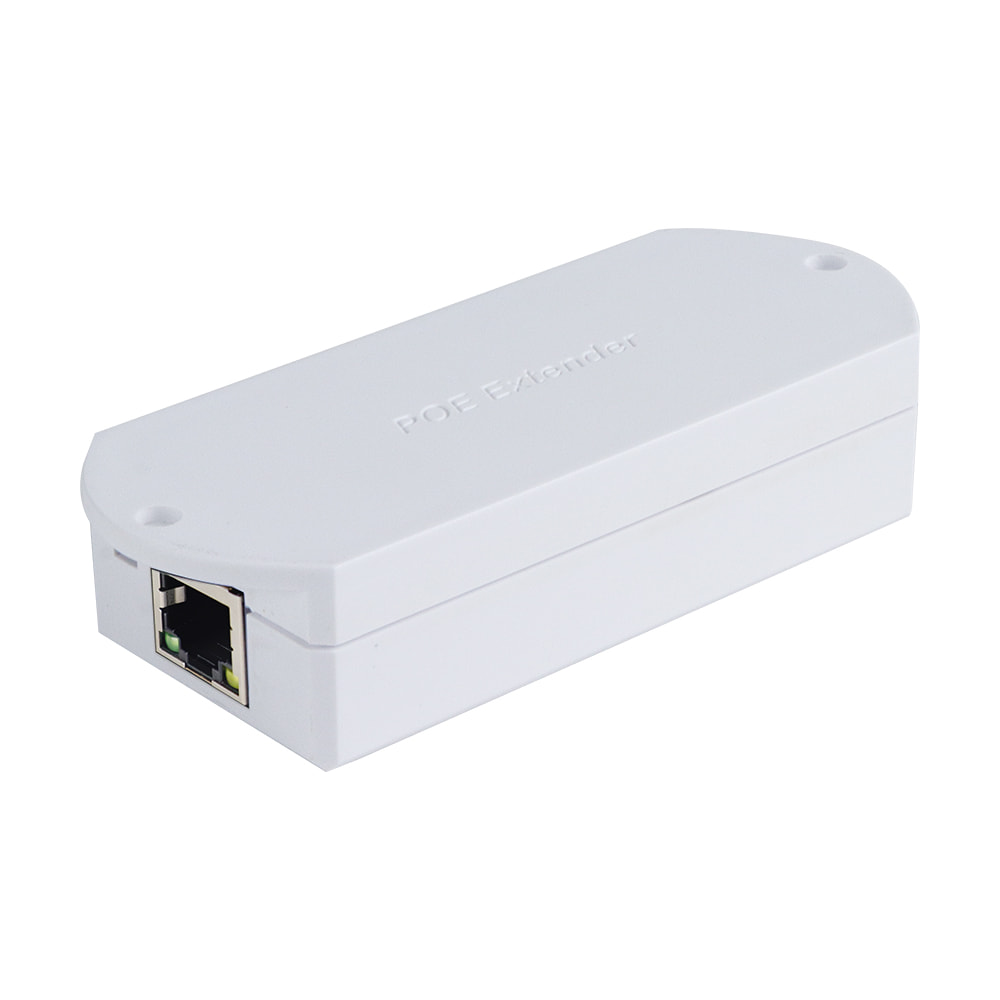

- Расширитель. Подключается к одному кабелю PoE на конце линии и разветвляет сигнал на 2–4 отдельные камеры или контроллера.
Эти элементы помогают включить удаленную камеру без потери скорости. Они полностью избавляют от необходимости ставить отдельные блоки питания возле каждой точки, что значительно упрощает разводку проводов на объекте. Если на объекте нужно построить сложную сеть или подключить большое количество устройств на значительном расстоянии, вместо одиночных аксессуаров используют коммутаторы.
Критерии выбора PoE-устройств по техническим параметрам
При выборе инжекторов главное — согласовать тип питания. Для активного PoE (802.3af/at/bt) инжектор всегда выдает 48–56V, а камера сама безопасно снижает это напряжение до своих рабочих 12V. В Passive PoE автоматического регулирования нет: здесь вольтаж инжектора должен строго соответствовать вольтажу камеры (например, 24V к 24V), иначе техника сгорит от постоянной подачи тока без проверки.
Для удлинителей и расширителей главными характеристиками являются количество выходных портов, скорость (100 Мбит/с или 1 Гбит/с) и максимальная пропускная мощность (бюджет) в ваттах, которая должна покрывать потребление всех подключенных камер. Для сплиттеров ключевые параметры — это выходное напряжение (12V, реже 5V/9V) и выходная мощность в ваттах (или сила тока в амперах), которую рассчитывают с обязательным запасом в 20% под пиковые нагрузки устройства.
Чтобы вся система работала без сбоев, важно выбирать проверенное сетевое оборудование, которое стабилизирует сигнал на больших дистанциях, обеспечивает централизованную защиту линий от перегрузок и позволяет удобно масштабировать систему безопасности.
Ограничения по расстоянию передачи питания и использование удлинителей
Обычный медный провод передает сигнал без потерь на расстояние до 100 метров. Если тянуть линию дальше, напряжение упадет, а видео начнет прерываться. Специальный удлинитель для камер видеонаблюдения или включение режима Extend позволяет увеличить дистанцию до 250 метров. Скорость потока при этом снижается.
Это оптимальное решение для удаленных точек наблюдения, где нет возможности установить промежуточное оборудование. Такой метод позволяет охватить весь периметр объекта, не теряя при этом стабильности видеопотока.
Почему стоит купить сертифицированное PoE оборудование
У заводского оборудования с поддержкой PoE цена полностью оправдана качеством компонентов, что гарантирует долговечность всей системы. Сертифицированный адаптер имеет встроенную защиту от короткого замыкания и резких скачков напряжения, что минимизирует затраты на дальнейшее техническое обслуживание. При подключении мощной уличной камеры лучше всего сразу купить PoE инжектор питания со встроенной защитой от перегрева.
Для построения рабочей системы стоит заказать фирменные компоненты. В ассортименте компании Triniti-SB есть PoE-устройства для любых задач, включая PoE-коммутаторы. Качественное оборудование можно купить недорого, чтобы стоимость проекта соответствовала бюджету. Мы доставляем заказы по городу Киев и в другие регионы Украины.
