Базовый комплект контроля доступа на уличную калитку: собираем и подключаем самостоятельно

Обустройство безопасного входа на территорию частного дома или коммерческого объекта начинается с установки электрозамка и системы контроля доступа (СКУД) на калитку. На рынке существует много готовых решений, но понимание взаимодействия отдельных элементов позволяет собрать наиболее оптимальную систему под собственные задачи. Для этого достаточно разобраться в назначении основных компонентов, правилах их выбора и логике коммутации.

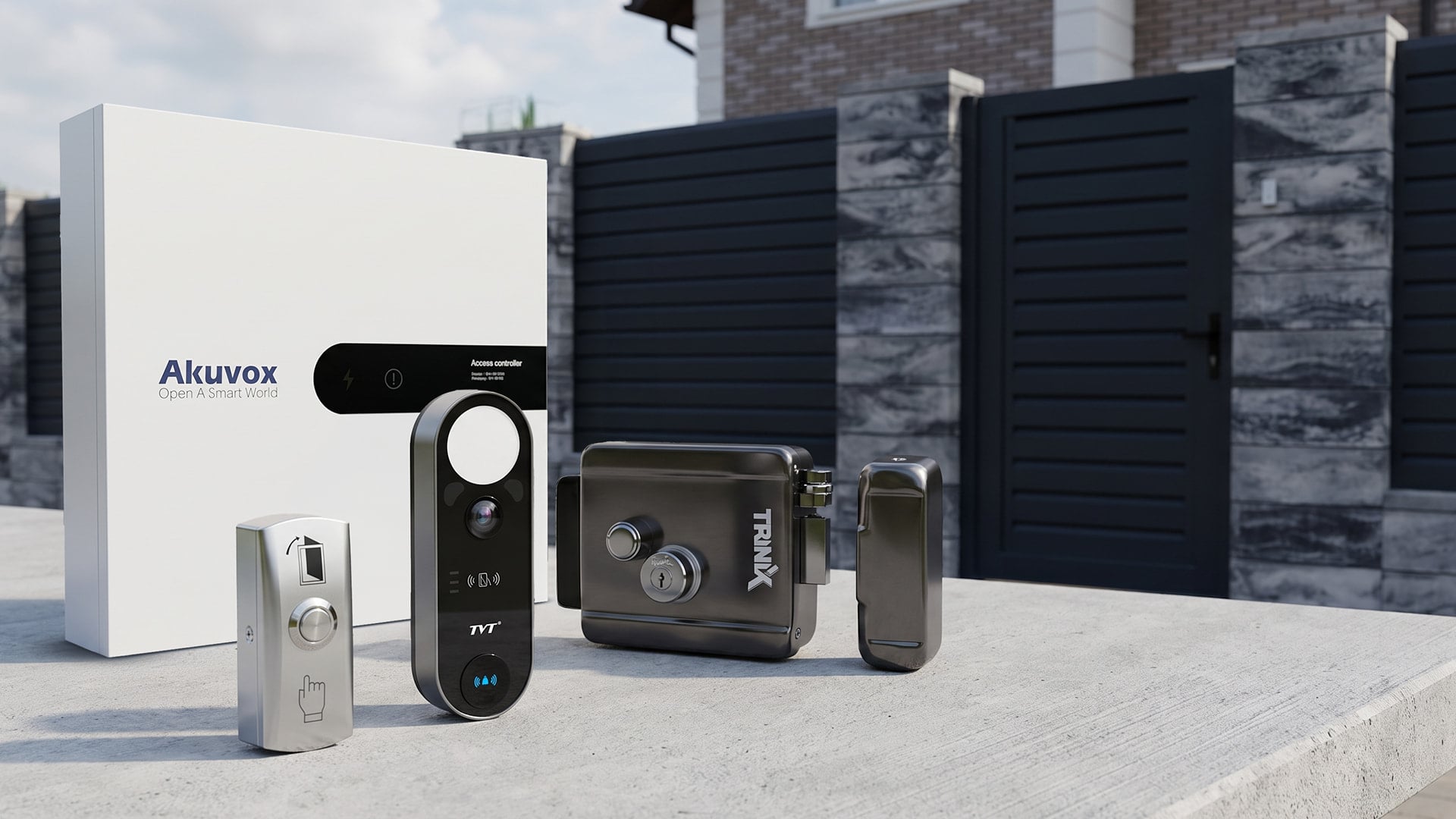

Минимальный комплект оборудования для калитки

Перед тем как перейти к выбору конкретных моделей, важно иметь перед глазами четкий перечень взаимосвязанных узлов будущей системы. Вы можете покупать их отдельно или выбирать устройства «2-в-1» (например, считыватель со встроенным контроллером), но в базовый комплект входят следующие устройства:

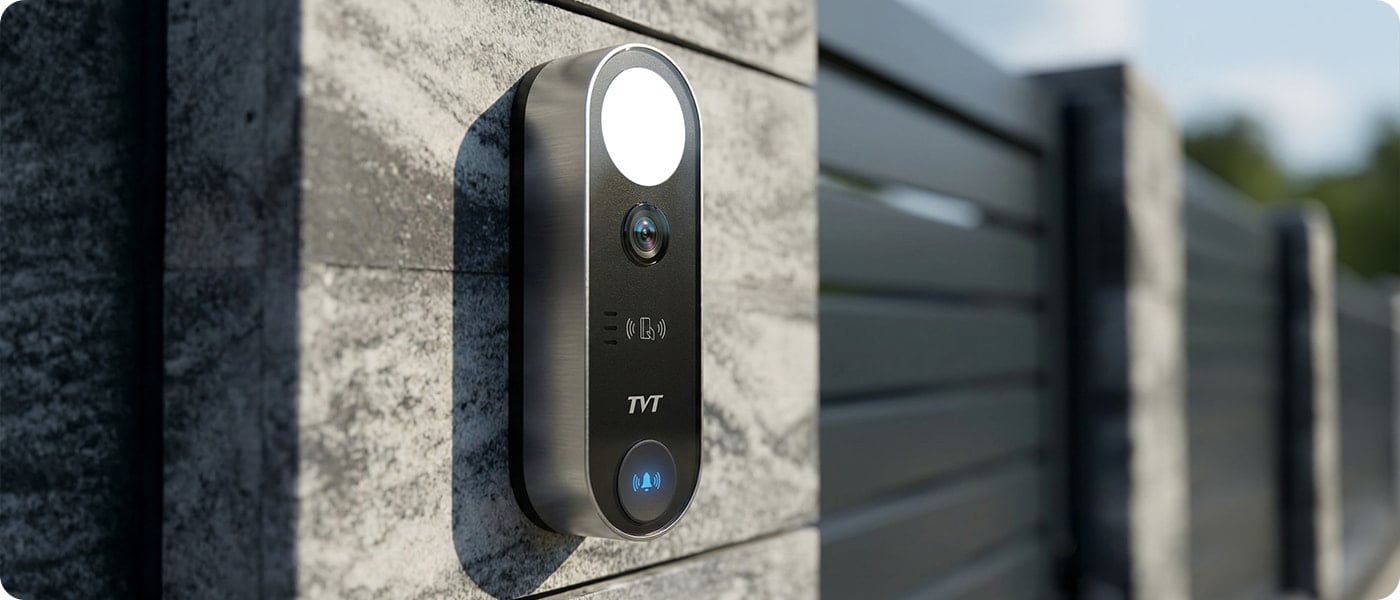

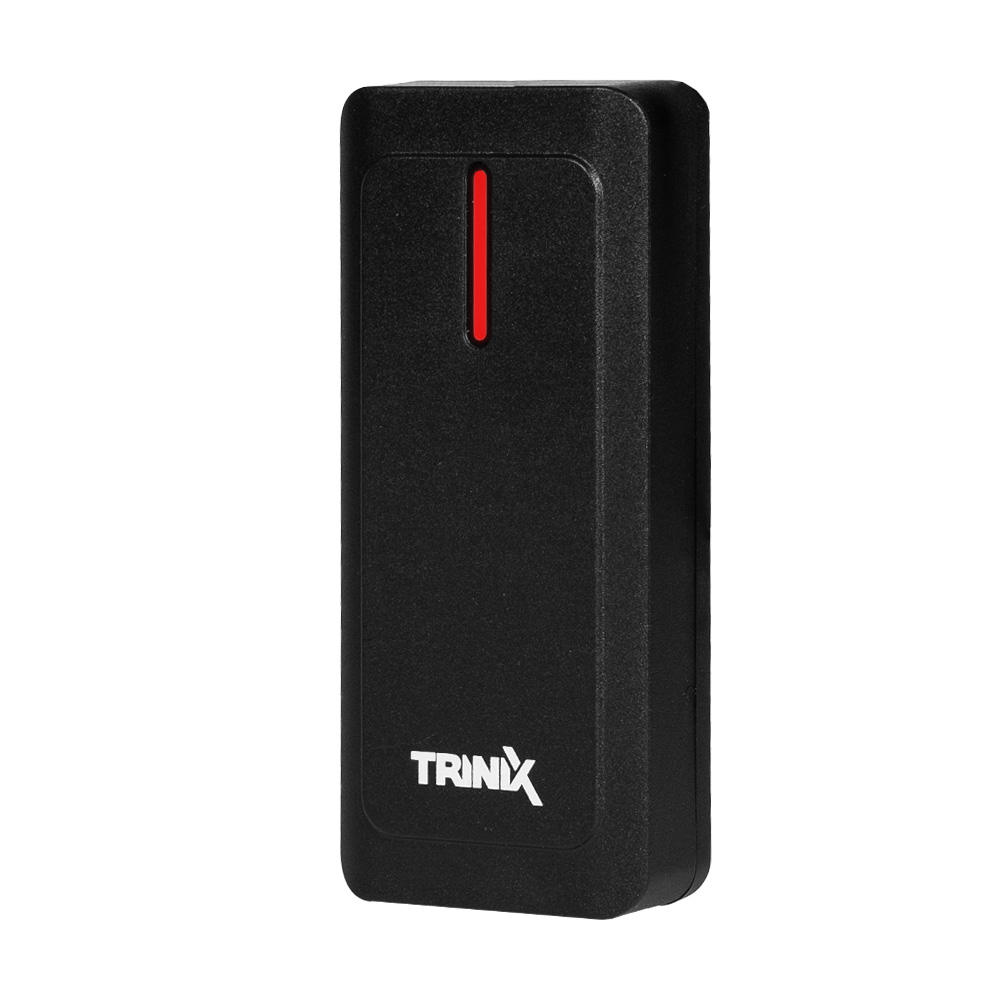

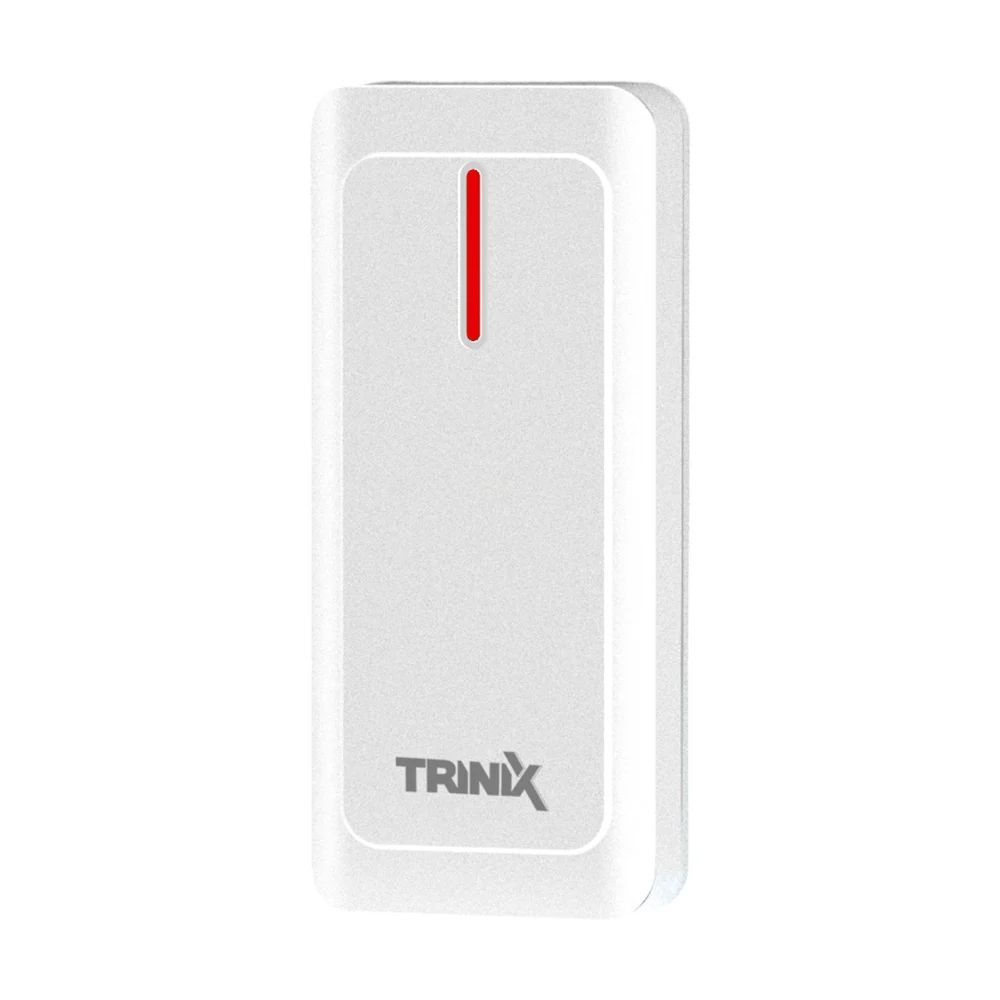

устройство идентификации – вызывная панель видеодомофона или автономный уличный считыватель карт или брелоков;
управляющий элемент – контроллер, который хранит в памяти коды доступа и замыкает или размыкает цепи питания;
исполнительное устройство – электрический замок электромеханического или электромагнитного типа;
источник энергии – блок питания соответствующей мощности или бесперебойник с резервным аккумулятором;
элемент выхода – механическая или сенсорная кнопка для беспрепятственного выхода с территории.

Правильный подбор этих компонентов между собой гарантирует, что вся система охраны будет работать стабильно и без сбоев в любую погоду.

Как подобрать комплектующие для разных сценариев использования

Состав комплекта полностью зависит от того, где именно установлен вход и сколько людей ежедневно проходит через точку доступа. Сравнить две классические конфигурации оборудования можно с помощью таблицы:

Элемент системы	Для частного дома (малая проходимость)	Для офисов и многоквартирных домов (высокая проходимость)
Идентификатор	Вызывная панель видеодомофона со встроенным считывателем	Автономный уличный считыватель карт / кодовая клавиатура / терминал доступа
Контроллер	Автономный контроллер для небольшой базы ключей	Контроллер СКУД с поддержкой большого количества пользователей
Запирающий механизм	Электромеханический замок (нормально-закрытый, NC) – при обесточивании остается закрытым	Электромагнитный замок (нормально-открытый, NO) – в случае обесточивания открывается
Питание	Стандартный БП + БУЗ (блок управления замком) для мощного импульса через тонкий кабель	ИБП (источник бесперебойного питания) с аккумулятором для постоянного удержания магнита

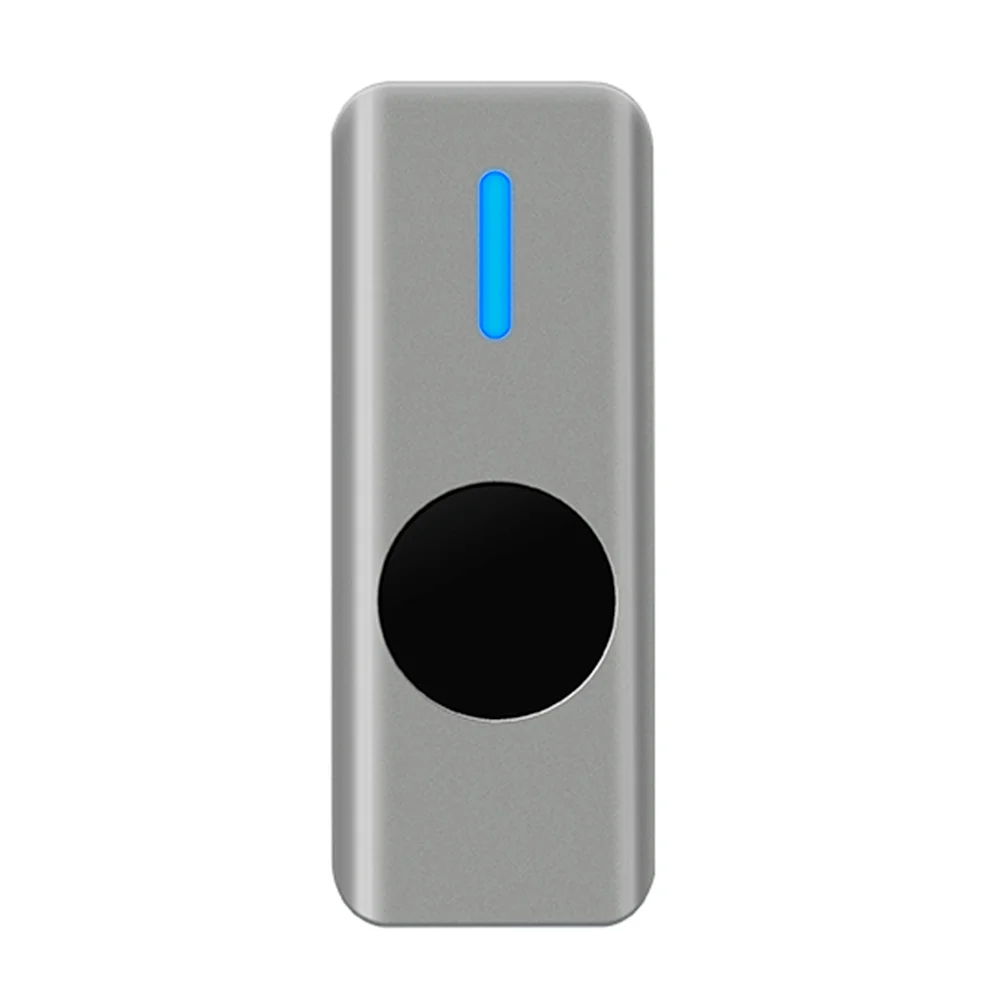

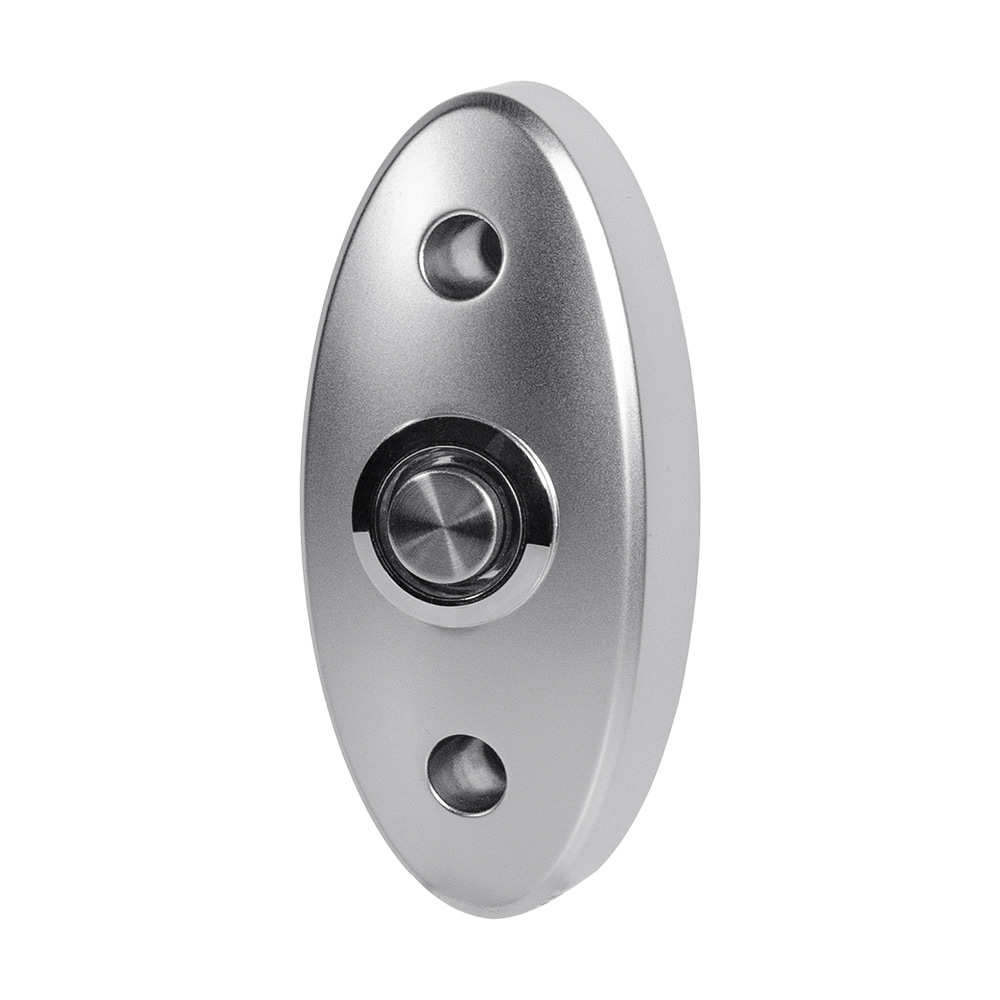

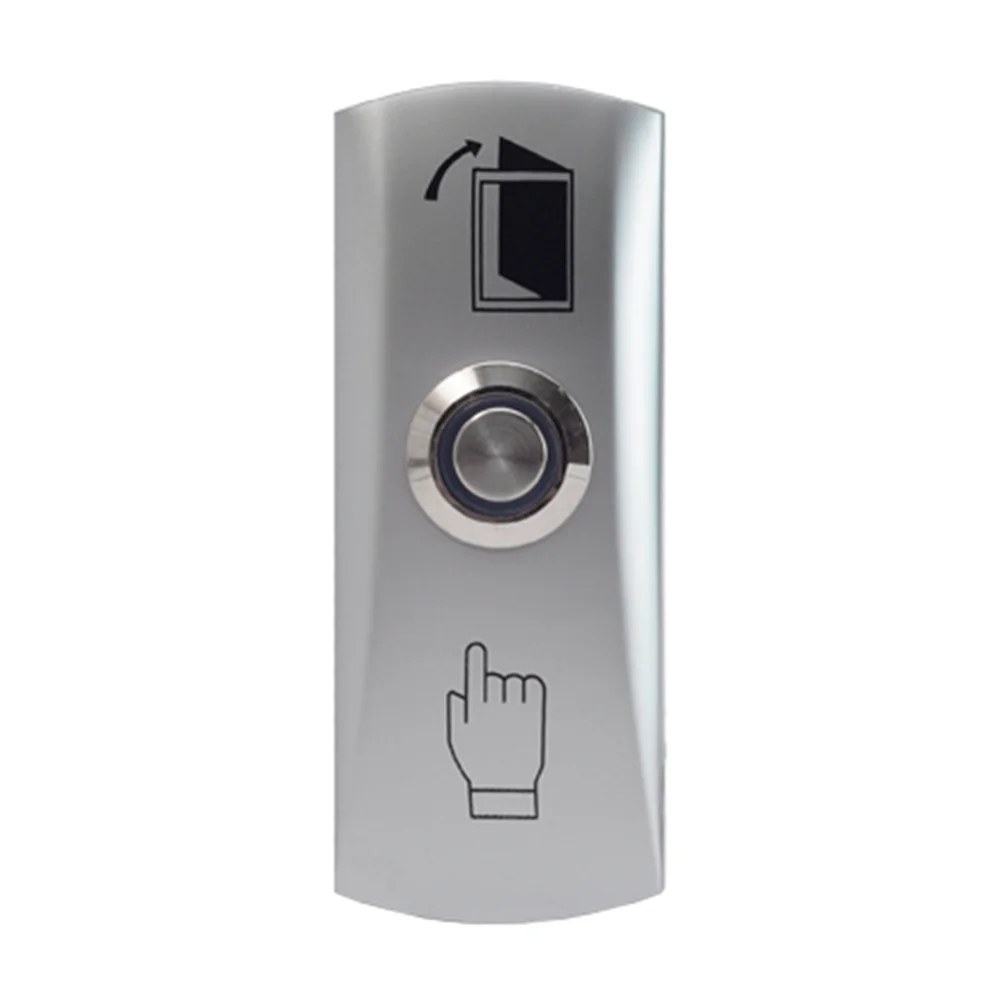

Кнопка выхода	Герметичная механическая кнопка (работает без постоянного питания)	Сенсорная или бесконтактная кнопка с подсветкой

Четкое понимание сценария использования позволяет определить точный состав оборудования еще до начала монтажных работ, гарантируя совместимость всех элементов в цепи.

Алгоритм установки и подключения системы СКУД

Чтобы система контроля доступа работала без сбоев в любое время года, процесс монтажа и коммутации оборудования разбивают на три последовательных этапа.

Механический монтаж замка на калитку

Установка начинается с разметки и фиксации устройства.

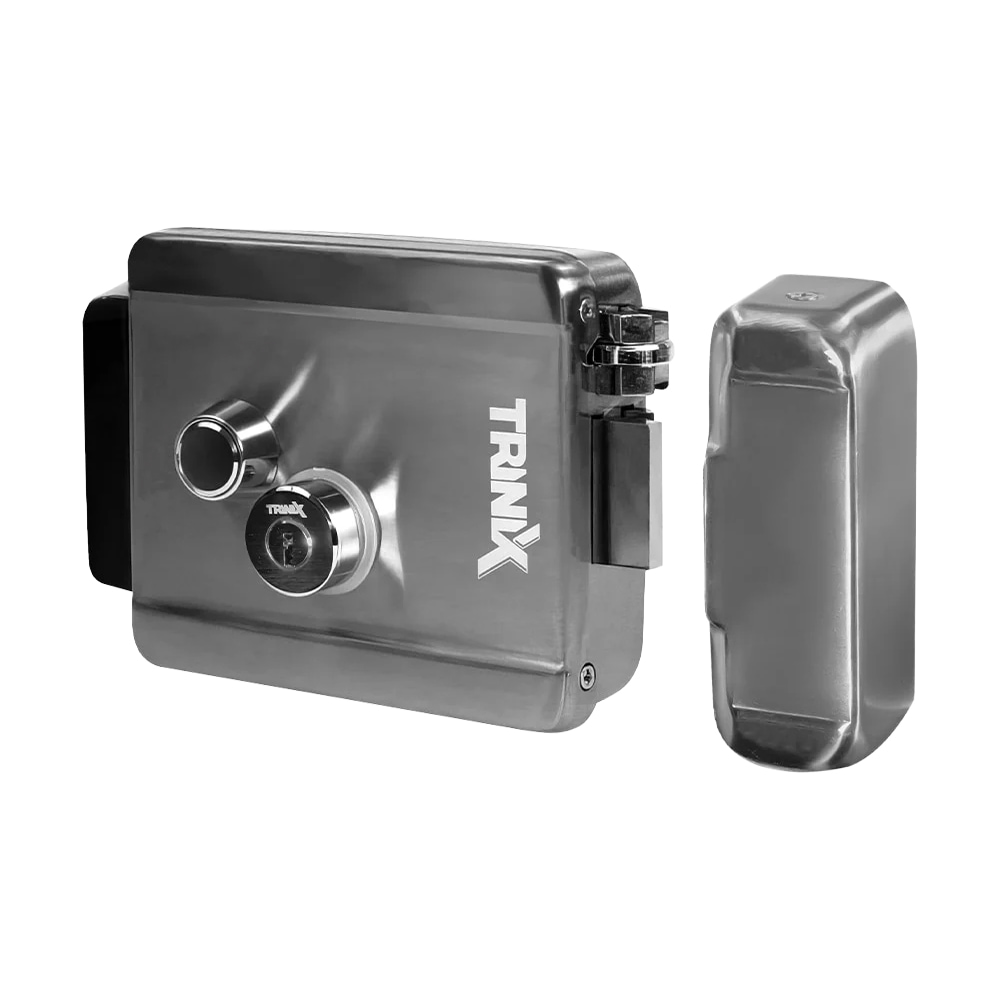

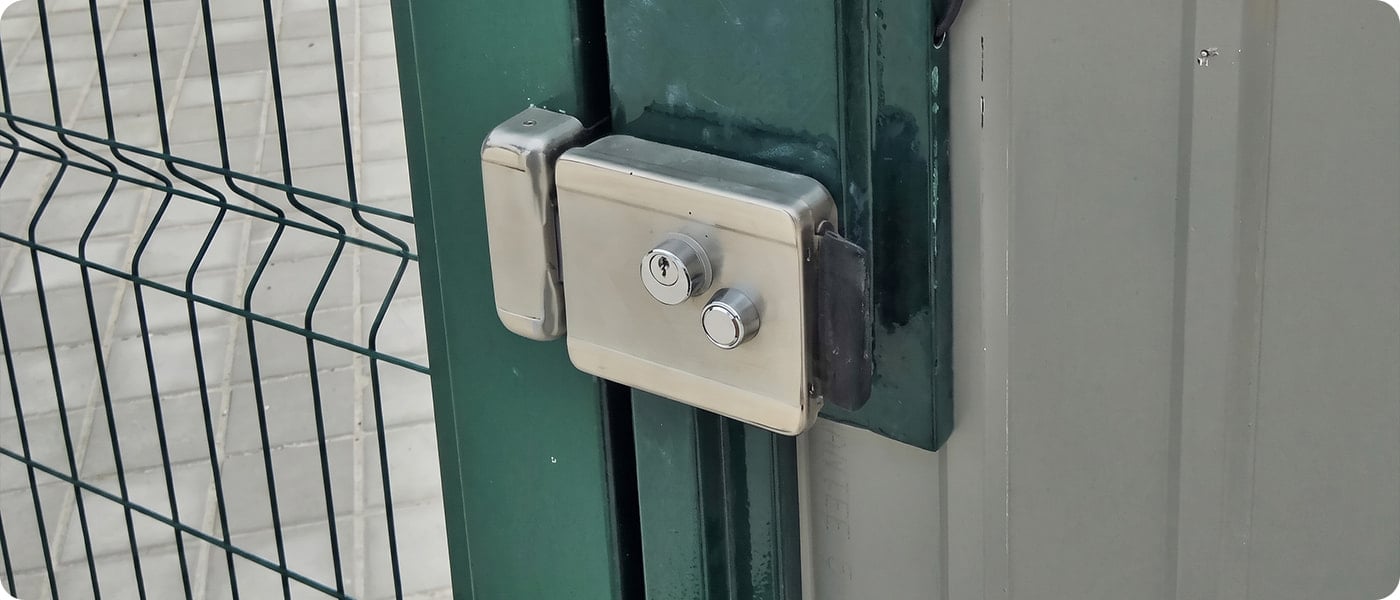

Монтируя электромеханический замок, убедитесь, что люфт калитки минимален, иначе запирающий ригель со временем начнет затираться об ответную планку из-за сезонных колебаний температуры.

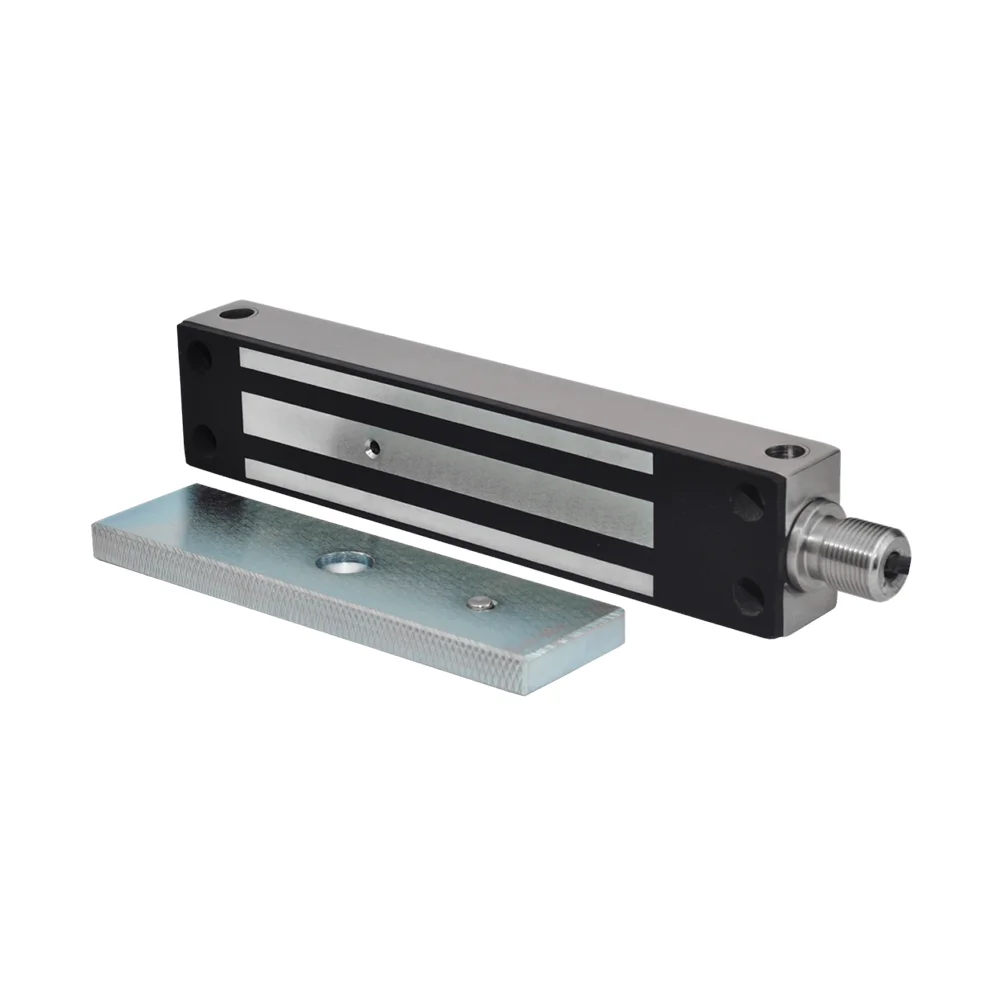

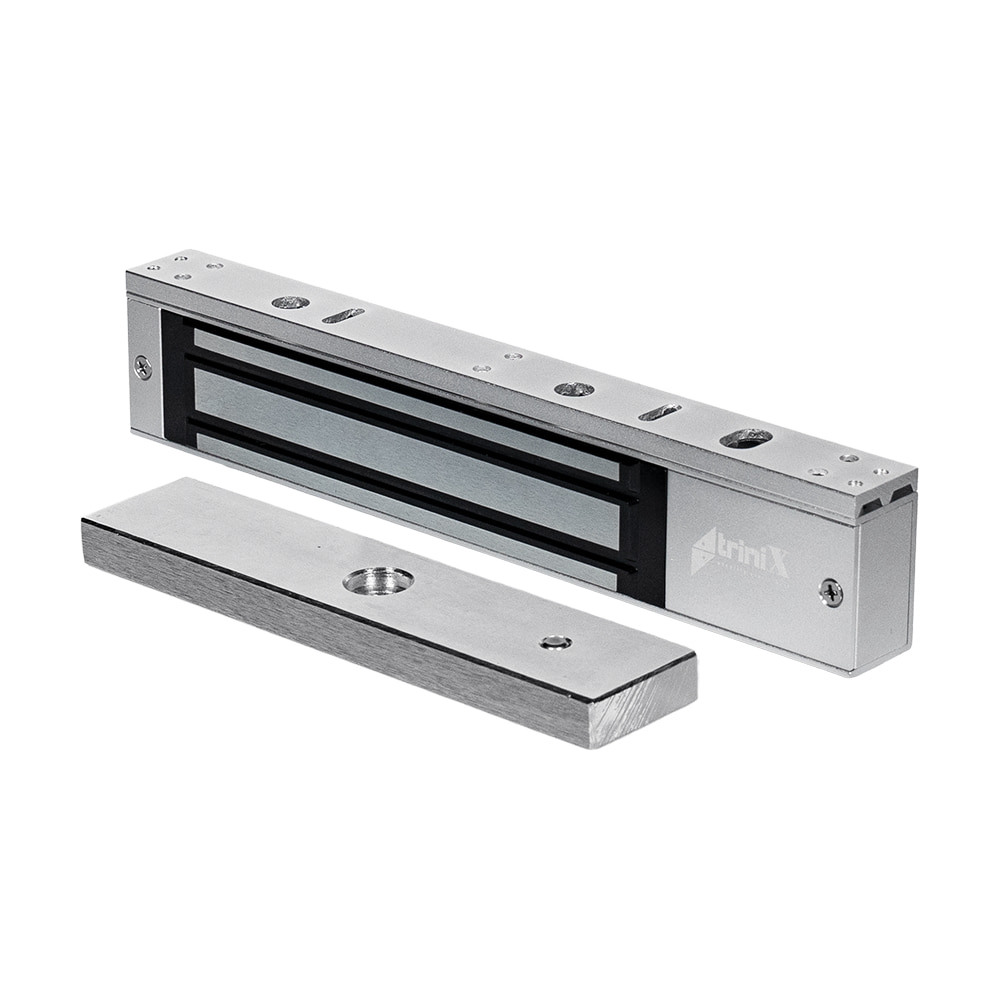

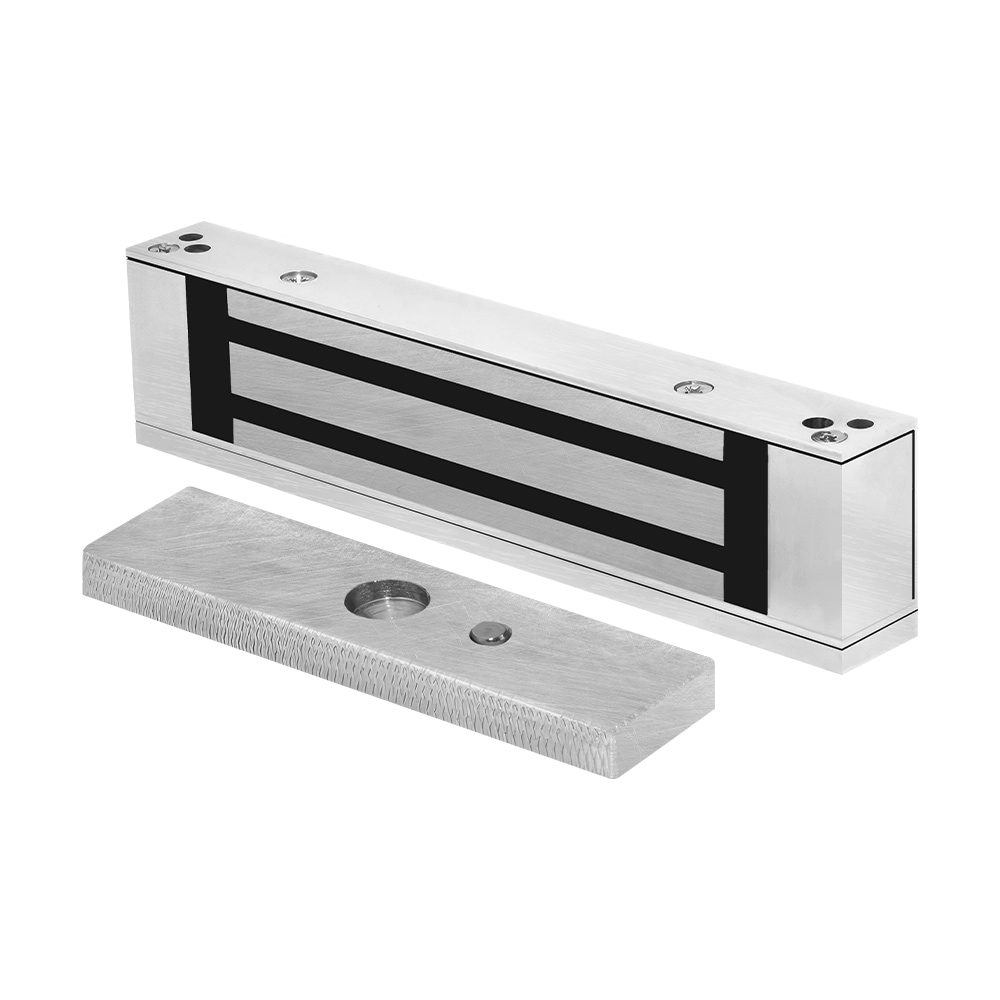

Электромагнитный замок крепится в верхней части створки. Здесь критически важно установить ответную металлическую пластину не «намертво», а через резиновую прокладку из комплекта. Она должна иметь легкий люфт, чтобы примагничиваться к замку всей плоскостью – перекос даже в один миллиметр снижает силу удержания вдвое.

Прокладка кабеля и подключение питания

Для улицы используйте только медную витую пару или сигнальный кабель в защитной внешней оболочке из полиэтилена черного цвета (маркировка PE). Обычный внутренний кабель потрескается на солнце и морозе уже через год.

Если ставите электромеханический замок, обязательно подключайте его через БУЗ. Этот маленький накопитель монтируется в коробку возле замка, накапливает энергию и в момент нажатия кнопки выдает мощный короткий импульс для мгновенного открытия. Это позволяет избежать прокладки толстого силового провода через весь двор.

Коммутация проводов и защита контроллера

Все кабели сводятся к монтажной коробке, где расположена плата контроллера. Подключение выполняется строго по схеме из инструкции: питание, кнопка выхода и считыватель.

Для защиты контактов контроллера от выгорания (из-за обратного всплеска напряжения в момент размыкания цепи) параллельно контактам питания замка в обратной полярности подключают диод (например, 1N4007). Катод (сторона с полоской) соединяют с плюсом, а анод – с минусом. Диод принимает этот электрический удар на себя, защищая микросхемы от повреждения.

Если же у вас остаются какие-либо сомнения относительно самостоятельного подключения решения, лучше обратиться к профессиональным электрикам или инсталляторам систем безопасности.

Параметры совместимости и защиты устройств для улицы

Поскольку все компоненты системы (кроме блока питания) будут работать на открытом воздухе, покупать устройства для внутренней установки категорически запрещено. Перед тем как выбрать замок, считыватель или кнопку выхода для улицы, обязательно проверяют их технические паспорта.

Устройства должны соответствовать следующим критериям:

класс защиты корпуса от пыли и влаги должен быть не ниже IP65, что гарантирует герметичность во время ливней или снегопадов;
рабочий температурный диапазон должен составлять от -30 до +50 градусов, чтобы электроника не зависала во время сильных морозов;
материал кнопок выхода и считывателей должен быть антивандальным (металл или ударопрочный пластик), так как уличные точки доступа подвергаются повышенным механическим нагрузкам.

Тщательная проверка этих параметров защищает систему от заклинивания и критических поломок во время первых заморозков или осенних дождей.

Самостоятельная сборка уличной точки доступа требует не профессиональных навыков инженера, а лишь внимательности к полярности питания и правильного подбора компонентов в зависимости от условий окружающей среды. Подобрать и купить полный набор исполнительных устройств и контроллеров для любых типов дверей можно на страницах интернет-магазина Triniti-SB.

Выбрать комплект контроля доступа

Поширені запитання

Что будет с магнитным замком в случае отключения света?

Замок полностью обесточится, и калитка останется открытой. Чтобы этого избежать, систему подключают через блок бесперебойного питания с аккумулятором, который будет поддерживать работу магнита.

Зачем нужен БУЗ – блок управления замком?

БУЗ накапливает энергию от стандартной слаботочной линии домофона и выдает короткий мощный импульс для открытия электромеханического замка. Это избавляет от необходимости покупать дорогой блок питания высокой мощности и прокладывать толстые кабели.

Какой кабель выбрать для кнопки выхода?

Нужно выбирать медную витую пару или сигнальный кабель, обязательно в черной внешней оболочке из полиэтилена (маркировка PE). Такая оболочка устойчива к ультрафиолету и сильным морозам, поэтому кабель не потрескается на улице.
