Комплект контроля доступа для калитки с уличным контроллером-считывателем Mifare Trinix TRR-1500MW, электромеханическим замком, ключами-брелоками доступа, ИБП и АКБ

Комплект контроля доступа для калитки с контроллером-считывателем Mifare Trinix – готовое экономичное решение для ограничения доступа и надежного запирания уличных калиток, проходных и входов на частные или коммерческие территории. Система построена на базе всепогодного металлического контроллера-считывателя, накладного электромеханического замка из нержавеющей стали и блока бесперебойного питания, что гарантирует стабильную работу оборудования даже при отключении электроэнергии.

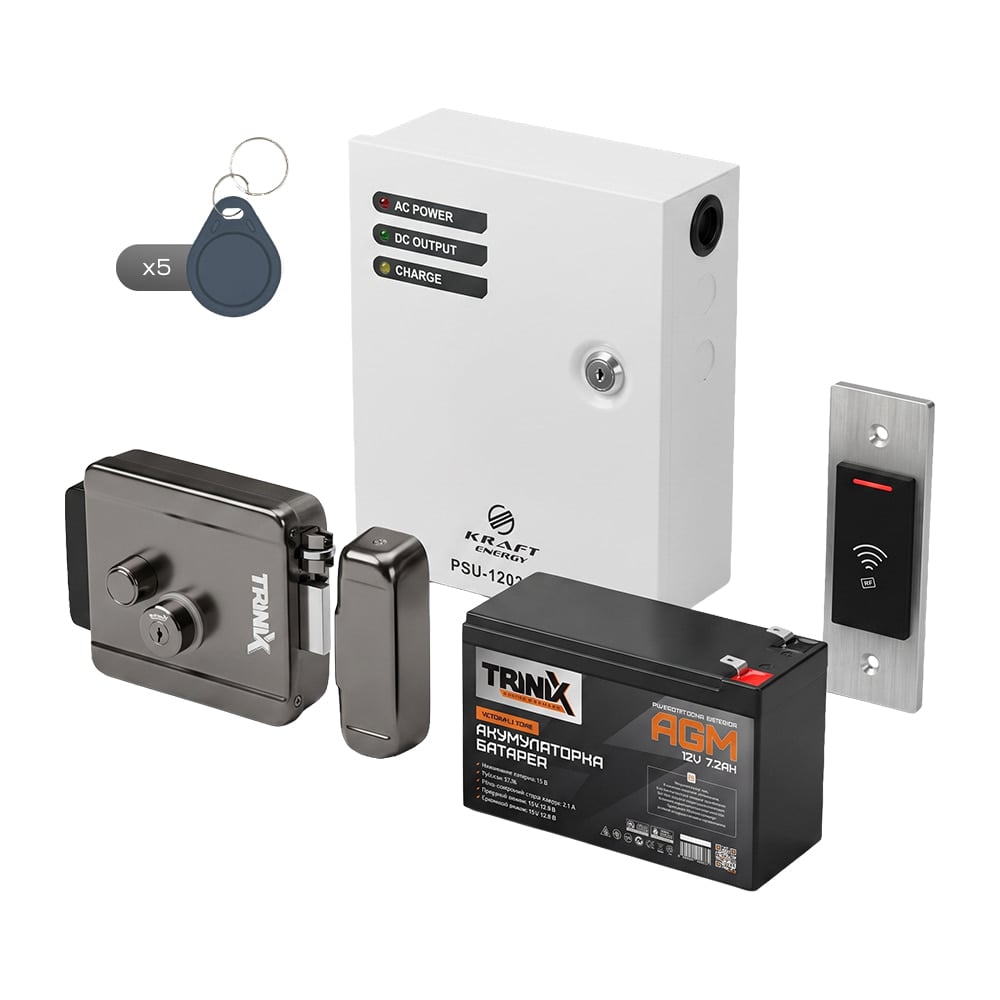

В комплект входят:

1. Контроллер со считывателем карт Mifare Trinix TRR-1500MW водонепроницаемый.
2. Замок электромеханический Trinix TRX Fass Steel из нержавеющей стали (со встроенной механической кнопкой открытия).
3. Источник бесперебойного питания Kraft PSU-1203LED 12V/3A в металлическом боксе.
4. Аккумуляторная батарея AGM Trinix 12V7.2Ah/20Hr (12 В, 7.2 А·ч).
5. Ключ-брелок Proximity-key Mifare 1K GRAY – 5 шт.

Обратите внимание: соединительный кабель (витая пара UTP или сигнальный кабель) не входит в базовый состав комплекта, так как необходимый метраж рассчитывается индивидуально под особенности вашего объекта. Вы можете докупить кабель нужной длины при оформлении заказа.

Применение

Комплект отлично подходит для установки на уличные калитки частных домов, загородных коттеджей, а также на входы в офисные территории, складские зоны и промышленные объекты. Системы такого типа надежно защищают территорию от посторонних лиц и обеспечивают удобный бесконтактный проход для жильцов или сотрудников.

Принцип работы

Основой системы выступает контроллер-считыватель Trinix TRR-1500MW, который управляет работой замка. В закрытом состоянии электромеханический замок заперт механически и не потребляет электроэнергию.

Чтобы войти снаружи, пользователь подносит RFID-брелок Mifare к считывателю. Контроллер распознает брелок и подает короткий импульс питания на замок – замок разблокируется, и калитка легко открывается. Для выхода изнутри достаточно просто нажать на механическую кнопку, расположенную непосредственно на корпусе самого замка. При необходимости кнопку на замке можно заблокировать ключом изнутри. При пропаже основного питания ИБП с аккумулятором 7.2 А·ч продолжает снабжать систему энергией, сохраняя её полную работоспособность.

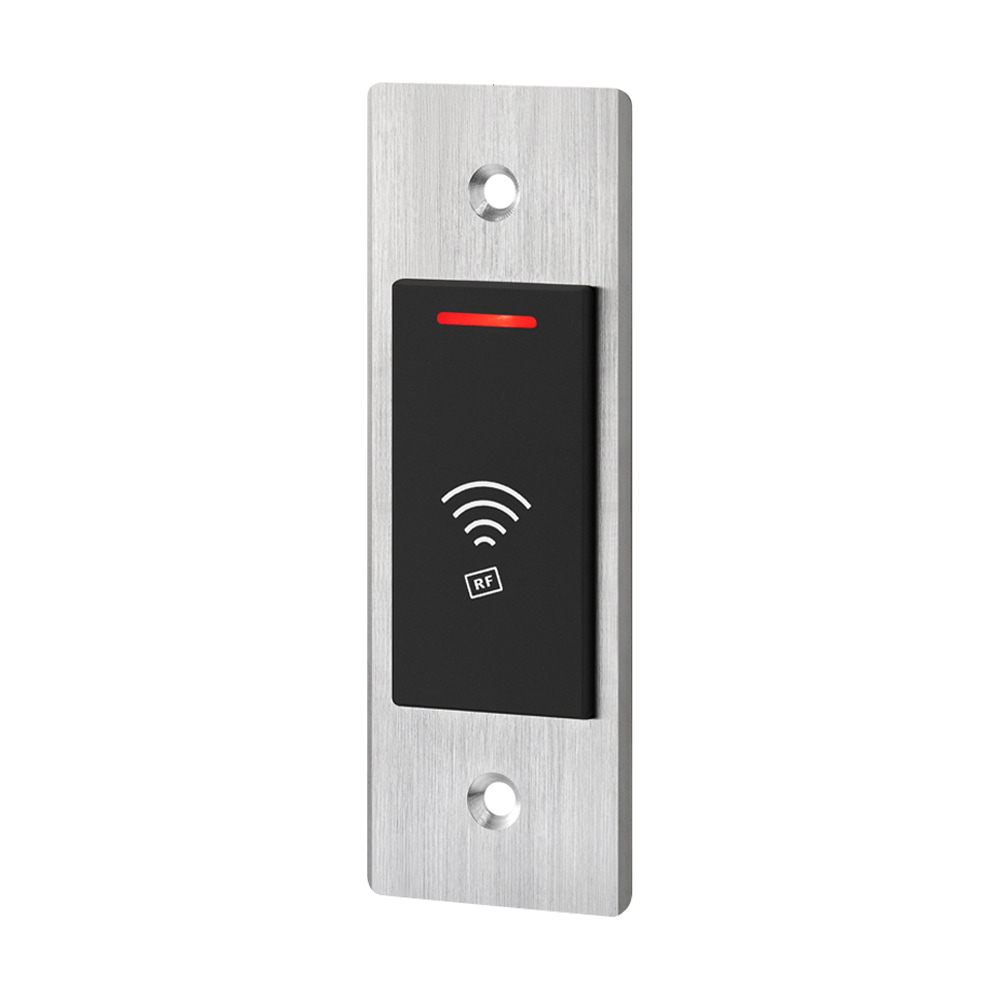

Контроллер со считывателем карт Mifare Trinix TRR-1500MW

Автономный контроллер/считыватель карт и брелоков Mifare (13.56 MHz) Trinix TRR-1500MW, водонепроницаемый, с 1 реле NO/NC/COM (макс. 1 А), на 10000 пользователей, для использования в системах контроля доступа Класс защиты IP68.

Ключевые свойства

• Автономный контроллер/считыватель карт и брелоков стандарта Mifare, рабочая частота 13.56 МГц. Дальность считывания 2-5 см.
• Одно реле NO/NC/COM с максимальным током коммутации 1 А.
• Память устройства – 10000 пользователей.
• Время открывания дверей 0-99 секунд, настраивается.
• Легко программируется с помощью мастер-карт или пульта дистанционного управления.
• Питание DC 12-24 В, потребление 100 мА.
• Водонепроницаемый металлический корпус с классом защиты IP68, возможна уличная установка.

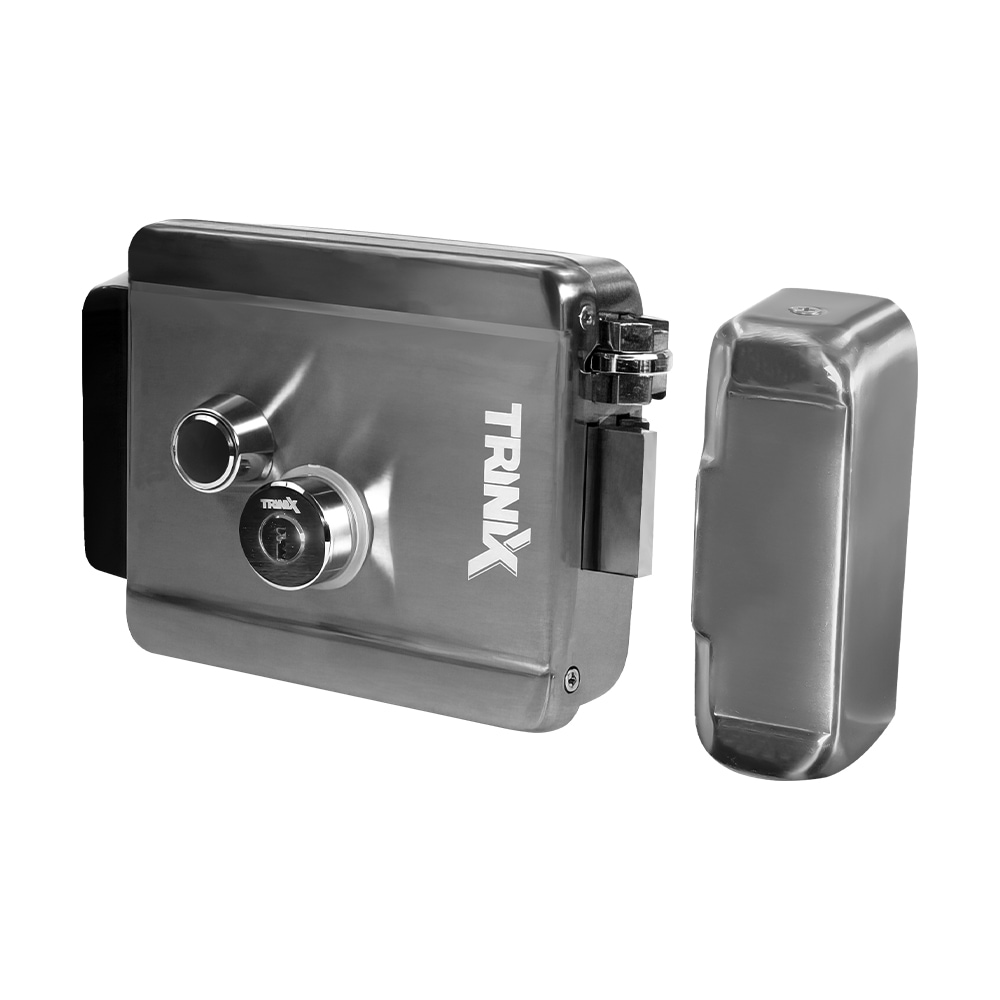

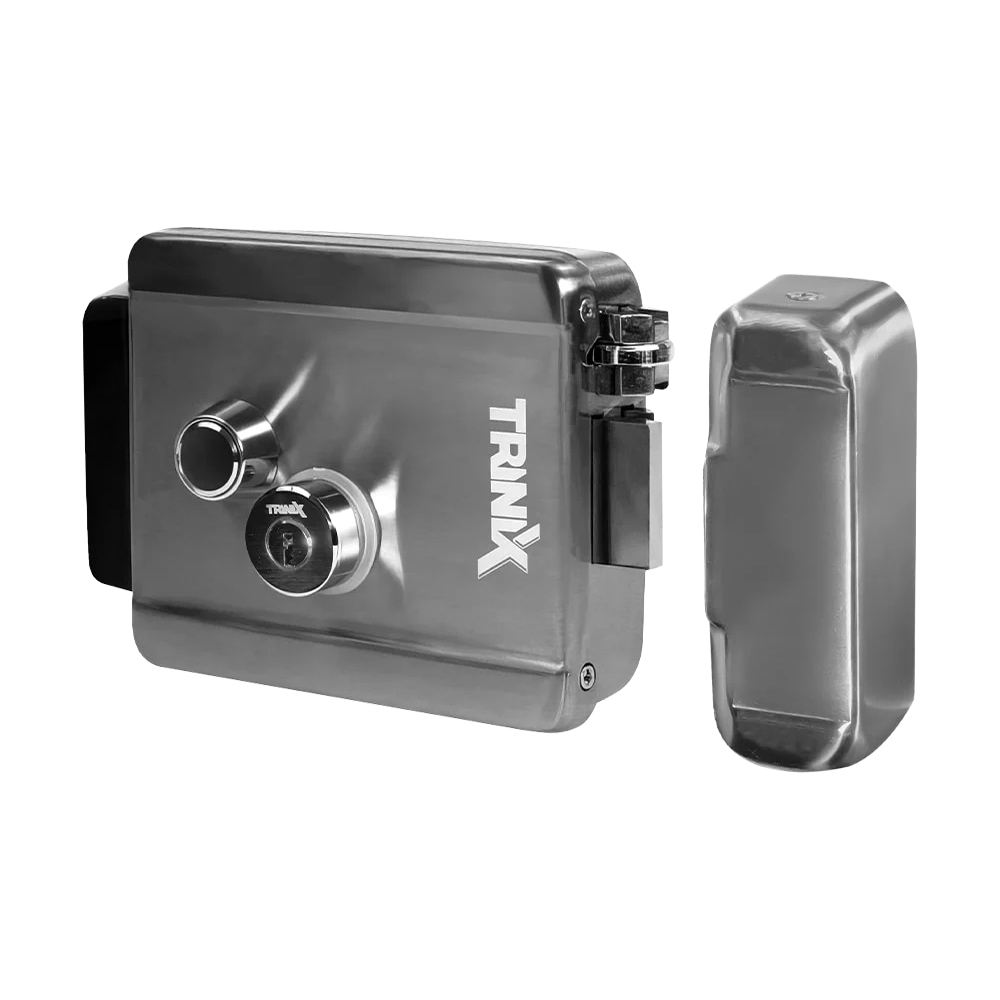

Замок электромеханический Trinix TRX Fass Steel

Электромеханический замок Trinix TRX Fass Steel из нержавеющей стали, универсальный, для всех типов дверей, питание 12 В, 5 ключей в комплекте.

Ключевые свойства

• Универсальный замок, подходящий для всех типов дверей.
• Изготовлен из нержавеющей стали.
• Питание 12 В, потребляемый ток 2 А.
• 5 ключей повышенной секретности в комплекте.
• Блокировка кнопки ключом изнутри.

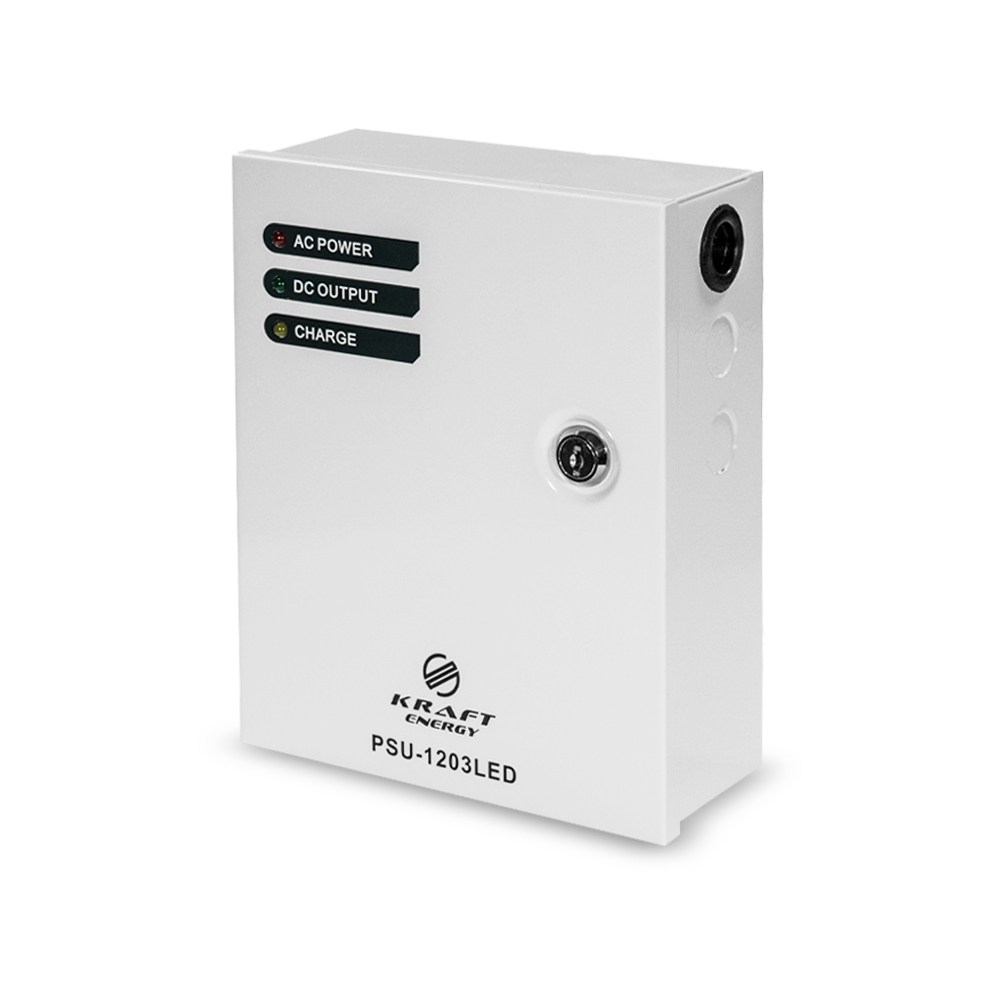

Источник бесперебойного питания Kraft PSU-1203LED

Блок бесперебойного питания импульсный Kraft PSU-1203LED с LED-индикацией, в металлическом боксе с местом под аккумуляторную батарею 7 А·ч, номинальное выходное напряжение/ток 12 В/3 А, входное напряжение 190-265 В.

Ключевые свойства

• Входное напряжение 190-265, 50-60 Гц.
• Номинальное выходное напряжение 12 В, выходной ток номинальный 3 А, максимальный 3.6 А.
• Место под аккумуляторную батарею 7 А·ч.
• Ток заряда аккумуляторной батареи 1.2 А.
• LED-индикация.
• Защита от: короткого замыкания, подключения неверной полярности АКБ, глубокого разряда АКБ, тепловая защита.
• Металлический бокс размером 160 / 200 / 70 мм.
• Замок+2 ключа.

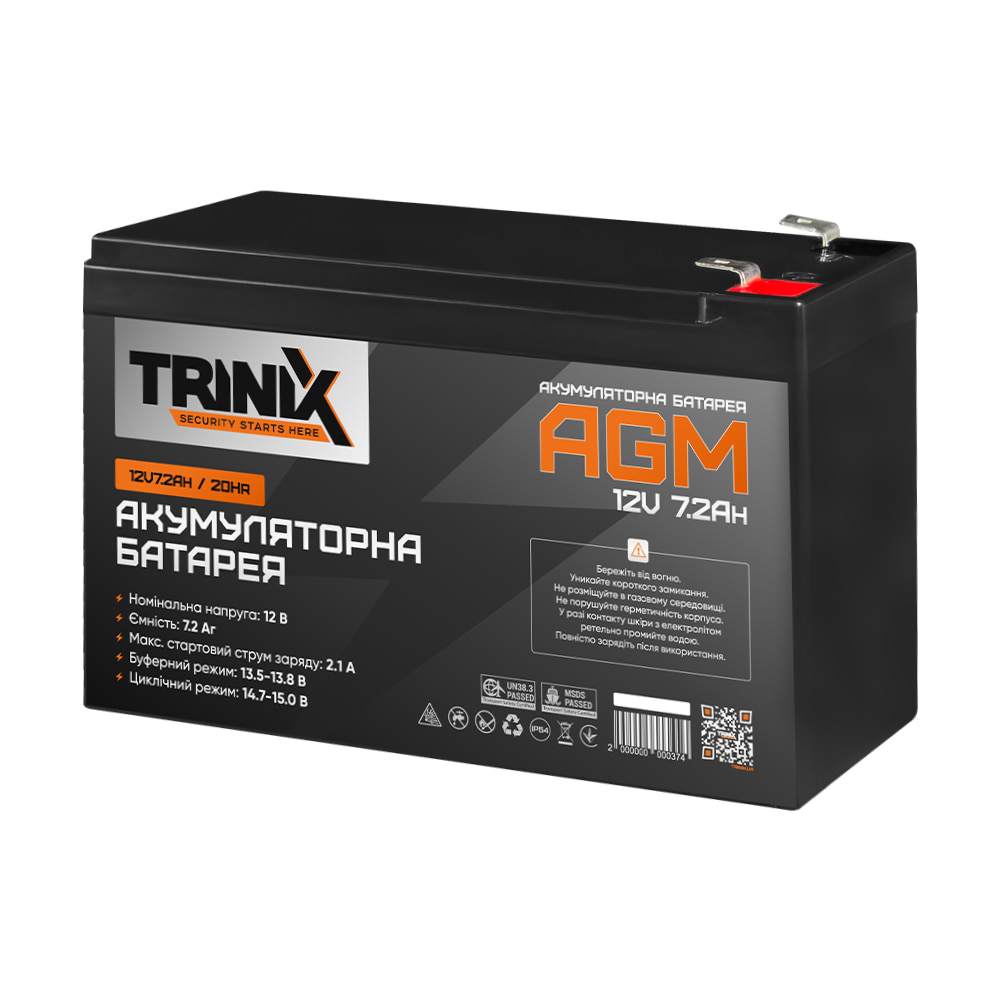

Аккумуляторная батарея AGM Trinix 12V7.2Ah/20Hr

Аккумуляторная батарея Trinix 12V7.2Ah/20Hr AGM емкостью 7.2 А·ч, с выходным напряжением 12 В, тип – AGM свинцово-кислотная.

Ключевые свойства

• Тип аккумулятора: AGM свинцово-кислотная.
• Выходное напряжение: 12 В.
• Емкость: 7.2 А·ч.
• Максимальный ток заряда: 2.1 А; максимальный ток разряда: 24.4 А (5 мин.).
• Тип клемм: F2.
• Размеры: 95+5 / 151 / 65 мм.
• Вес: 2.07 кг.

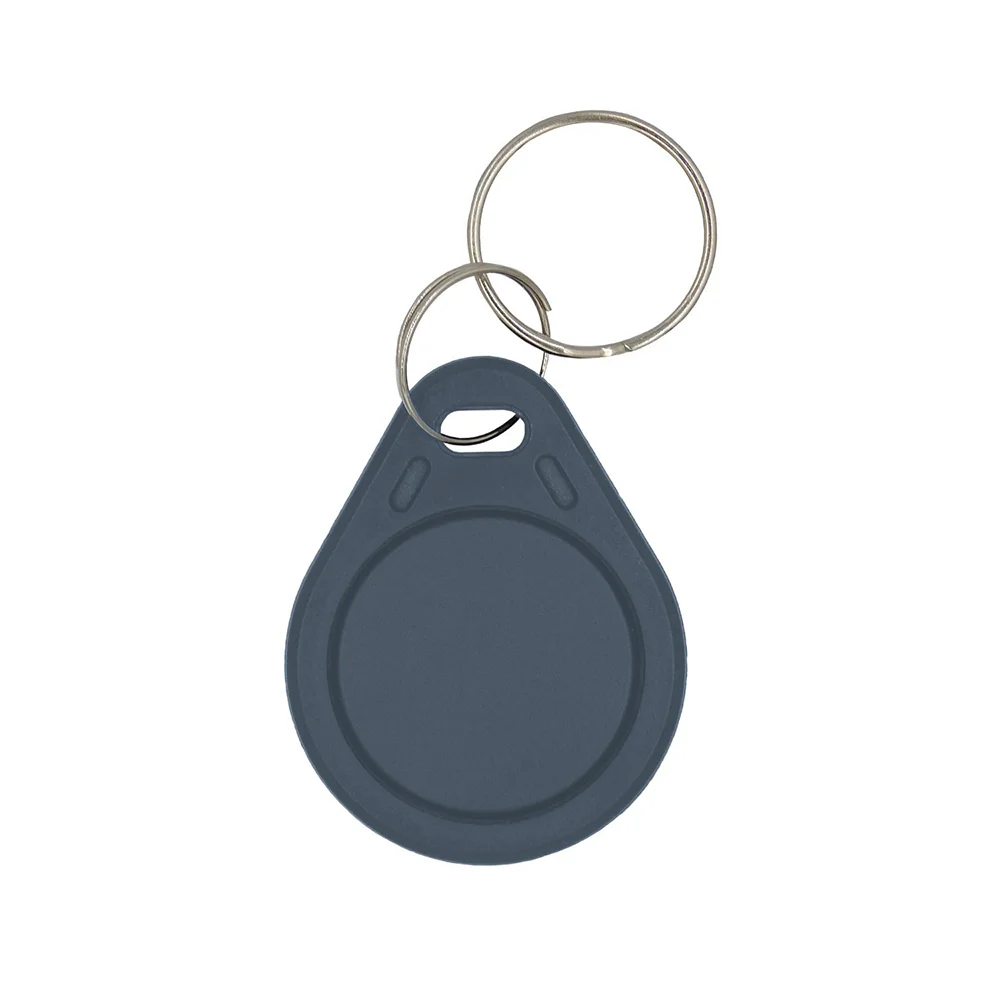

Ключ-брелок Proximity-key Mifare 1K GRAY

Ключ-брелок Proximity-key Mifare 1К Gray формата Mifare 1K 13.56 МГц для применения в системах контроля и управления доступом.

Ключевые свойства

• Работает со считывателями формата Mifare 1K, рабочая частота 13.56 МГц.
• Технология: бесконтактная радиочастотная идентификация (RFID).
• Стандартный протокол передачи данных ISO 18000-2.
• Без возможности перезаписи кода-индентификатора.
• Прочный корпус из пластика.
• Удобно крепится к связке ключей благодаря наличию кольца-крепления.

Особенности монтажа и подключения

Установка элементов комплекта рассчитана на уличные условия эксплуатации и максимальную простоту монтажа.

• Контроллер-считыватель Trinix TRR-1500MW благодаря прочному металлическому корпусу IP68 монтируется снаружи возле калитки на столб или забор.
• Электромеханический замок Trinix TRX Fass Steel из нержавеющей стали устанавливается накладным способом на саму калитку с внутренней стороны, а ответная планка – на раму или столб. Наличие встроенной кнопки открытия избавляет от необходимости прокладки дополнительных кабелей для отдельной кнопки выхода.
• Источник бесперебойного питания Kraft PSU-1203LED вместе с аккумулятором Trinix 7.2 А·ч размещается внутри помещения, герметичного уличного бокса или защищенного щитка.

Обратите внимание: электромеханический замок относится к типу Fail-Secure (нормально-закрытый) – при полном обесточивании системы замок остается запертым, но его всегда можно открыть механическим ключом из комплекта снаружи или механической кнопкой на корпусе изнутри.

Важное примечание. Для корректной прокладки кабельных линий, правильного коммутирования силовой цепи импульсного замка и подключения блока питания к сети 220 В рекомендуем привлекать квалифицированного специалиста-электрика или сертифицированного инсталлятора систем безопасности.
