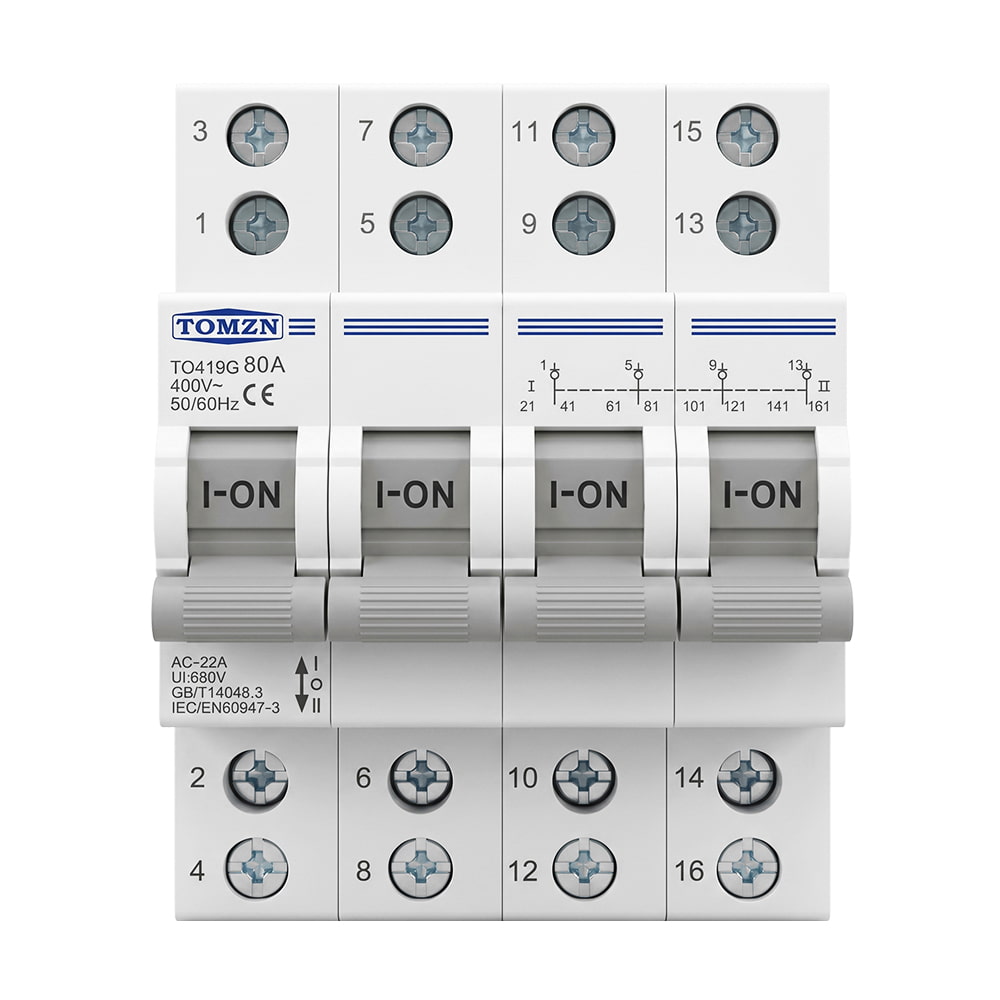

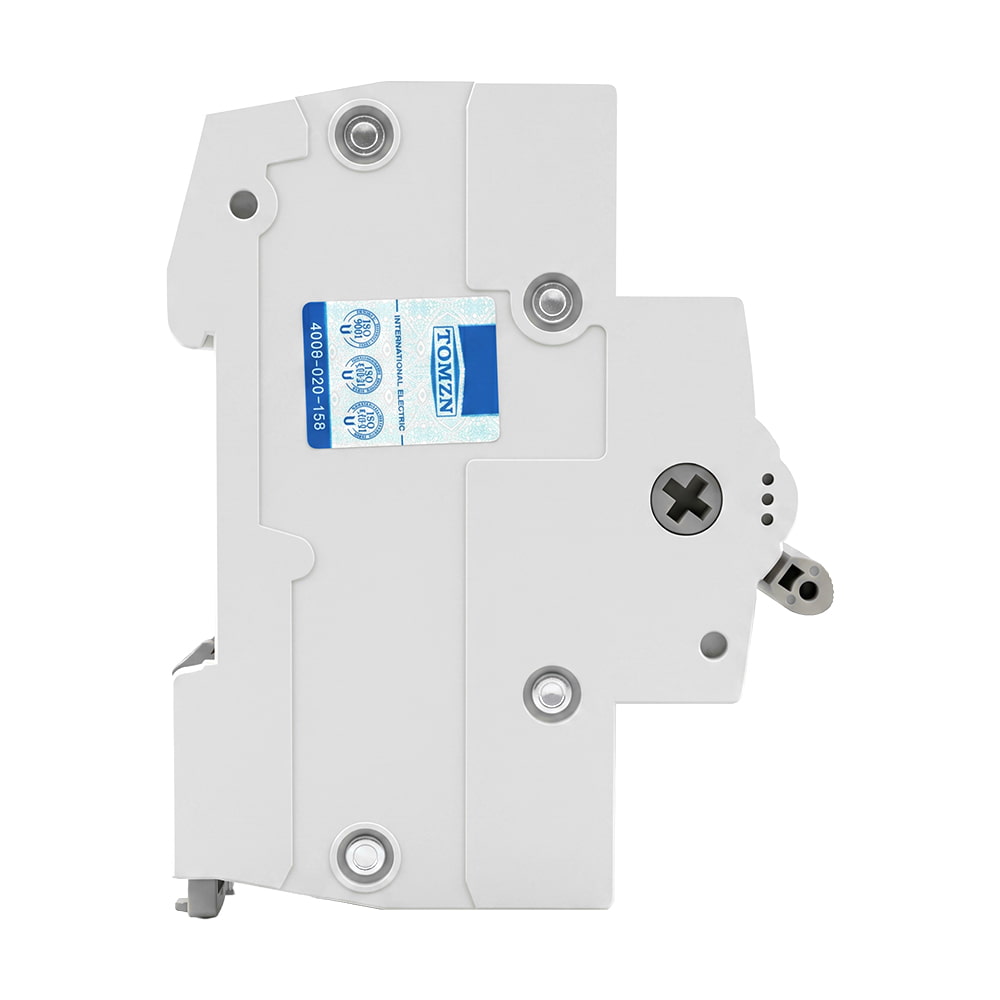

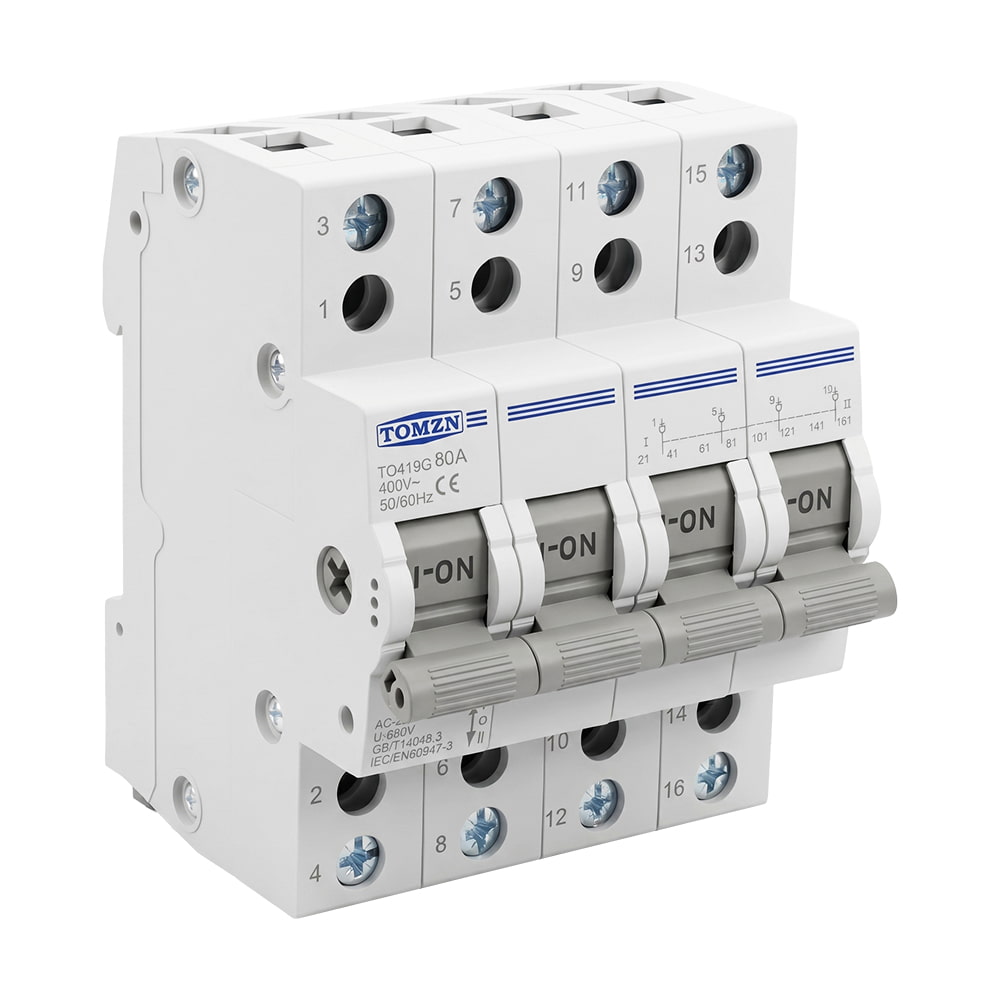

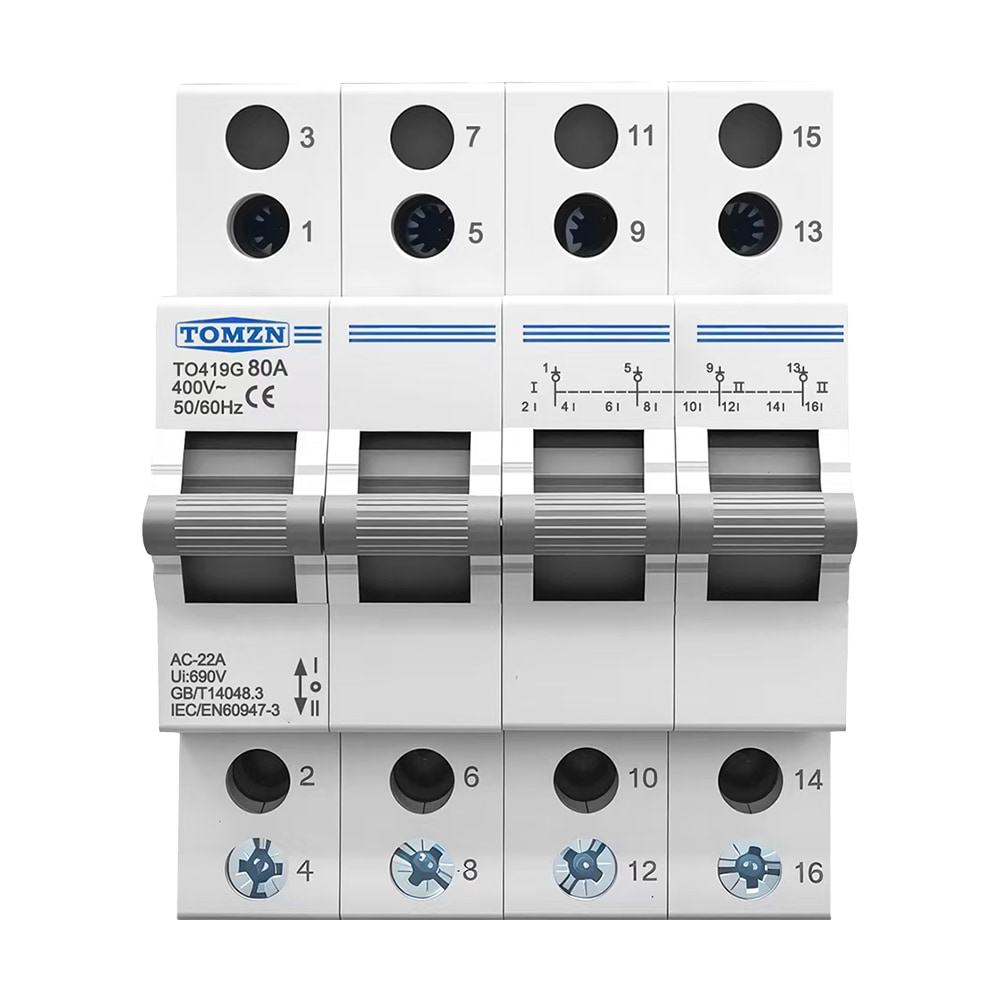

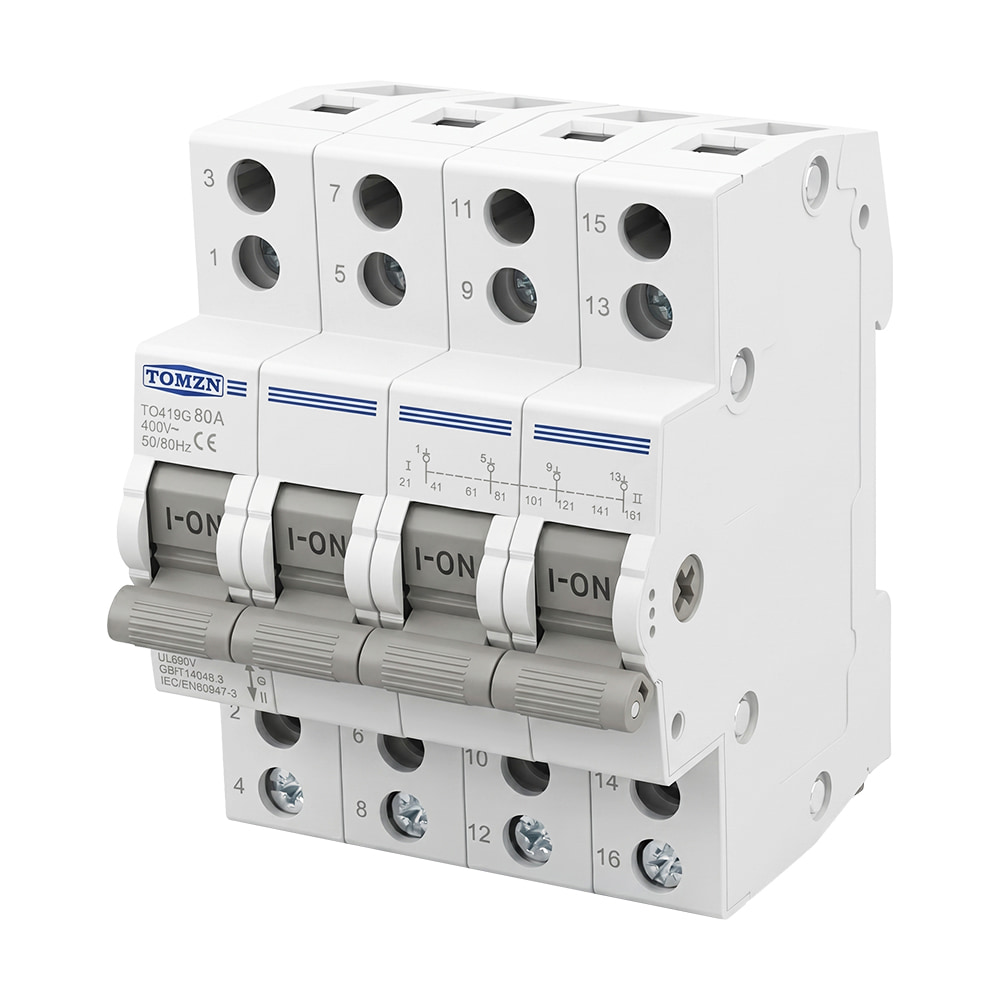

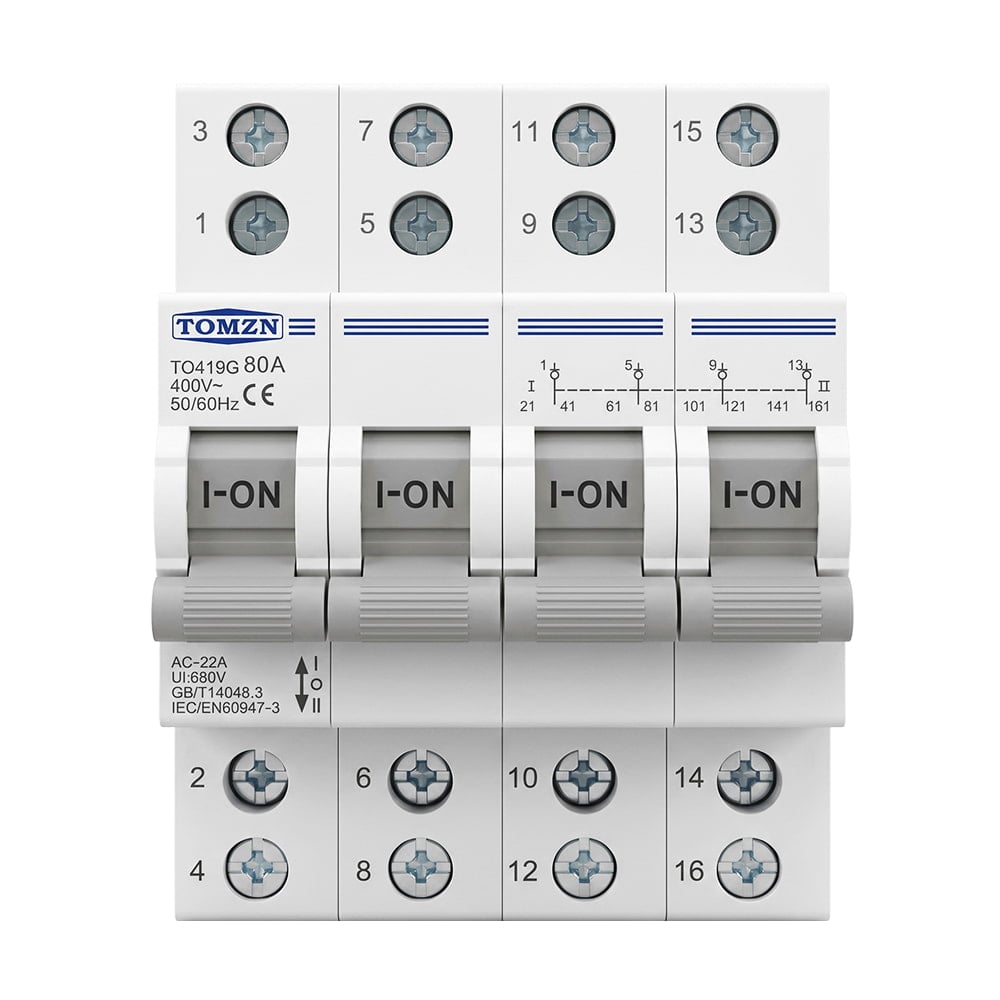

Переключатель ввода резерва ручной трехпозиционный под DIN-рейку TOMZN TO419G 80A I-0-II 4 полюса

Короткое описание: Ручной трехпозиционный переключатель ввода резерва под DIN-рейку; количество полюсов: 4; номинальный рабочий ток: 80 А; номинальное рабочее напряжение: АС 240/415 В / 50/60 Гц; контактная схема: 1-0-2; ручное управление; механическая износостойкость: 8500 циклов; электрическая износостойкость: 1500 циклов; максимальное сечение кабеля: 16 мм²; класс защиты IP20; рабочая температура -5°C~+40°C; размеры 90 / 71 / 77 мм

Ручной трехпозиционный переключатель ввода резерва под DIN-рейку TOMZN TO419G 80A I-0-II предназначен для ручного переключения между двумя независимыми источниками питания в трехфазных сетях. Номинальный ток 80 А, номинальное напряжение AC 240/415 В, количество полюсов 4. Обеспечивает безопасный переход на резервное питание с полным разрывом предыдущей цепи.

Применение

Ручной переключатель используется для обеспечения электропитания жилых домов, офисов и промышленных объектов, подключенных к трехфазной сети, от альтернативных источников (генераторов, инверторных систем) при отключении основной сети. Переключение осуществляется вручную, что позволяет контролировать процесс подключения нагрузки.

Благодаря четырехполюсному исполнению (4P), переключатель одновременно разрывает все три фазы и нулевой проводник, что обеспечивает полную изоляцию объекта от внешней сети и безопасную работу резервного источника питания.

Ключевые свойства

• Трехпозиционный переключатель (I-0-II) для переключения между двумя линиями питания через нейтральное положение. Позиции: «1» – основная сеть, «0» – нейтральное (цепь разомкнута), «2» – резервный источник.
• Количество полюсов: 4 (одновременная коммутация трех фаз и нейтрали).
• Номинальный ток: 80 А, номинальное рабочее напряжение: AC 240/415 В (50/60 Гц).
• Контактная схема: 1-0-2.
• Механическая износостойкость: 8500 циклов, электрическая износостойкость: 1500 циклов.

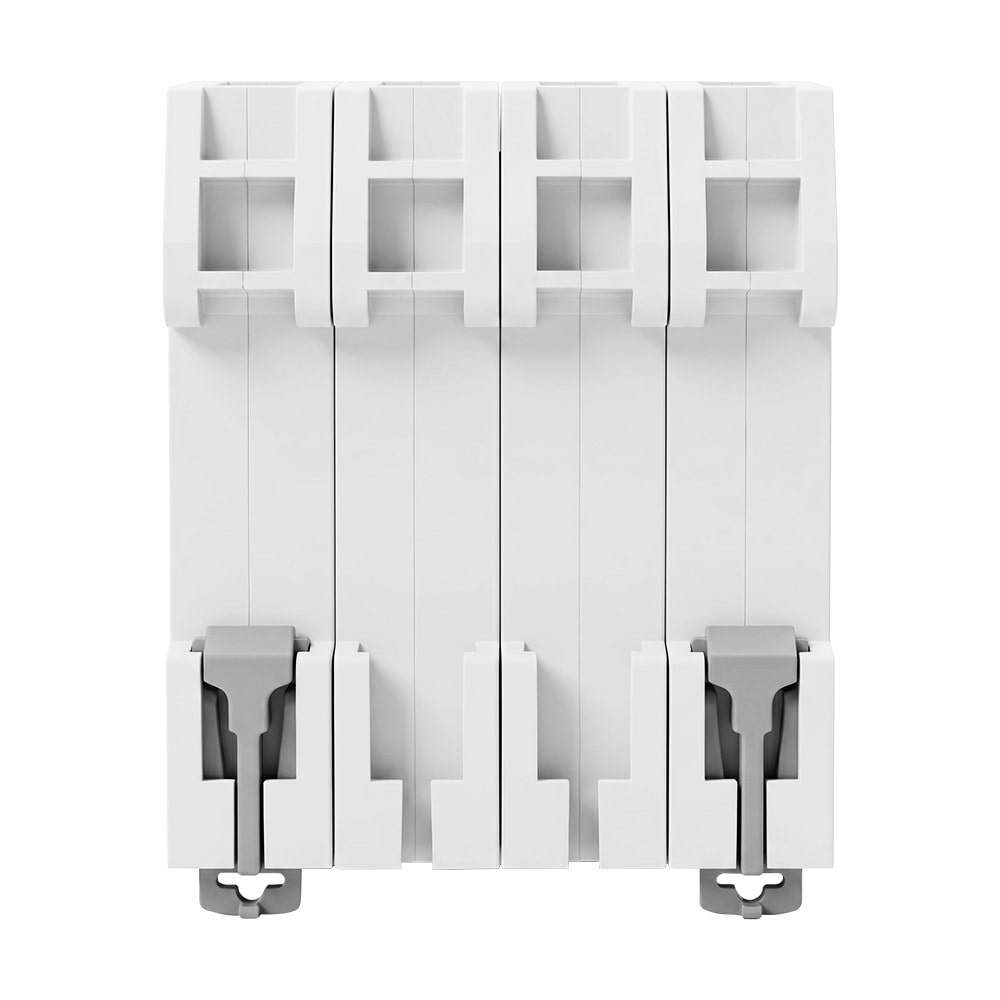

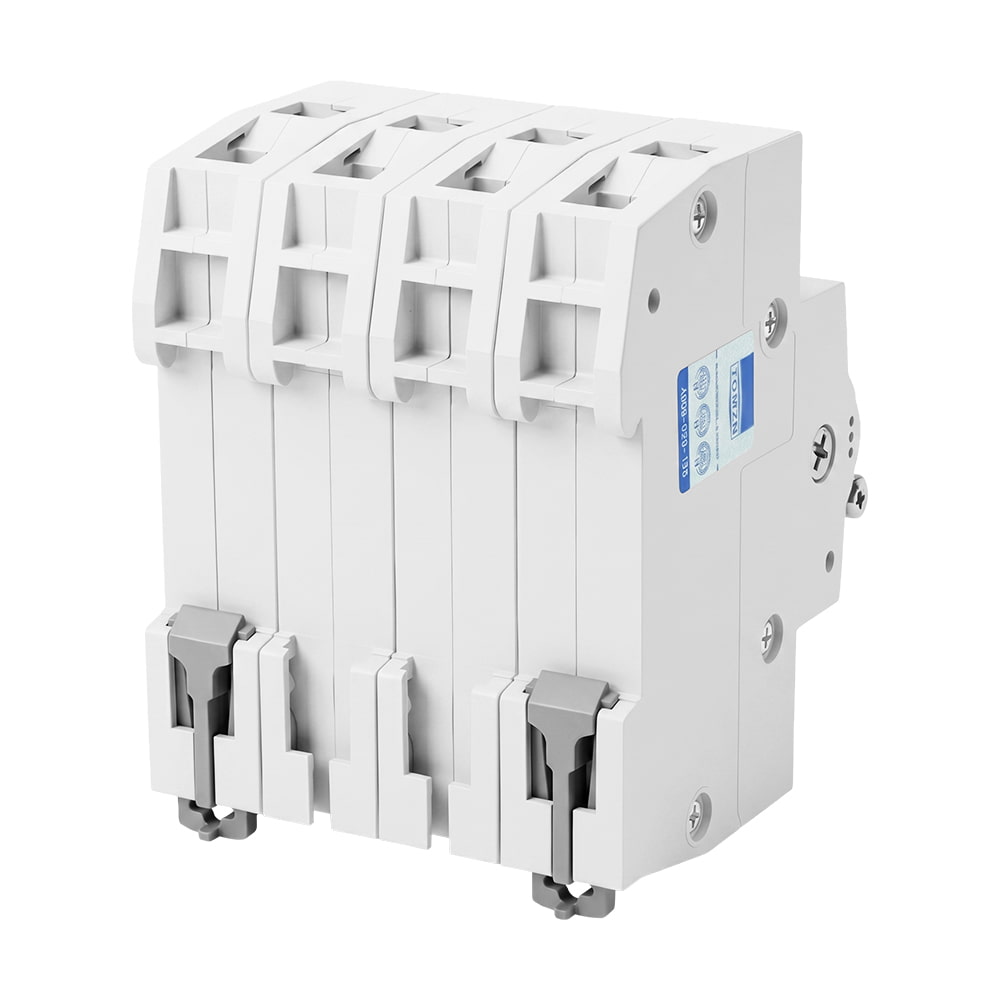

• Монтаж на стандартную DIN-рейку 35 мм (EN60715) с помощью фиксатора.
• Максимальное сечение кабеля для подключения: до 16 мм².
• Степень защиты корпуса IP20, рабочий диапазон температур от -5°C до +40°C.
• Материал корпуса: термостойкий пласти габариты устройства 90 / 71 / 77 мм.
• Устройство соответствует стандарту IEC/EN 60947-3.
