Как передать PoE-питание от ИБП 12В: тест PoE-инжектора, PoE-расширителя и медиаконвертеров

Поговорим о сетевом оборудовании NVC – оптических медиаконвертерах, PoE-инжекторе и PoE-расширителе, или экстендере. Что это такое, для чего нужно и как оно работает – рассказываем дальше.

Особенности медиаконвертеров

Давайте начнем с медиаконвертов. Зачем нужны медиаконвертеры? Обычный медный интерфейс типа Ethernet гарантированно работает до 100 метров через кабель витой пары. Поэтому, если нужно большее расстояние, обычно мы используем оптический кабель. Вот здесь на помощь приходит медиаконвертер – он превращает обычный интерфейс Ethernet в оптический.

Технические характеристики медиаконвертеров

Медиаконвертеры NVC-LNK-M3011SFP/NVC-LNK-M3011SFP-PD

Свойства двух моделей, которые мы рассматриваем:

• Гигабитный сетевой интерфейс.
• Питается через разъем типа Type-C 5 В/PoE (для модели NVC-LNK-M3011SFP-PD).
• Миниатюрный корпус, хорошо отводящий тепло.
• В комплекте есть адаптер питания 5В/2А и кабель Type-C.

Поскольку медиаконвертер работает на базе SFP-интерфейса, ему нужны еще SFP-модули, поставляемые отдельно. Обратите внимание: они разного цвета – это значит, что они работают на разной длине волны. Как правило, это 1310 нм и 1550 нм.

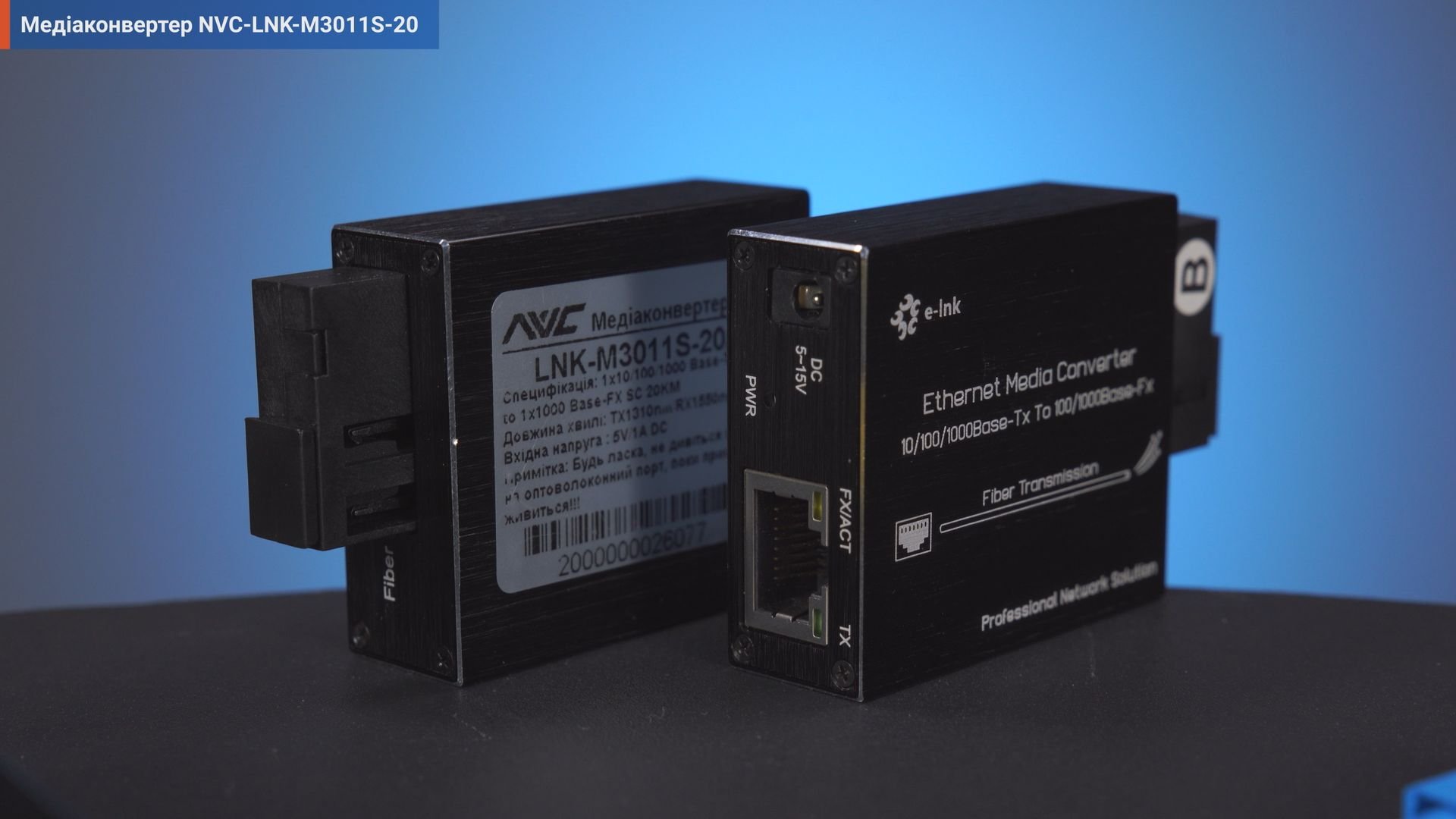

Медиаконвертер NVC-LNK-M3011S-20

Второй тип – это WDM-медиаконвертер, работающий через одно оптическое волокно.

• Комплект состоит из двух устройств, имеющих компактный размер.
• Встроенный SC WDM оптический интерфейс.
• Работает на интерфейсе до 1 ГБ.
• Широкий диапазон питания от 5 до 15В.
• Блок питания 5В в комплекте.
• Алюминиевый корпус хорошо отводит тепло.

Какова максимальная возможная длина оптического кабеля при первом и втором вариантах?

При первом, где требуется SFP-модуль, длина зависит от подключенного модуля, о чем можно узнать из его характеристик. Мы подключили обычный 20-километровый модуль – значит, комплект может работать на расстоянии до 20 км.

Во втором варианте встроенный оптический интерфейс и производителем указано, что он может работать тоже до 20 км.

Для чего нужны PoE-инжектор и PoE-экстендер

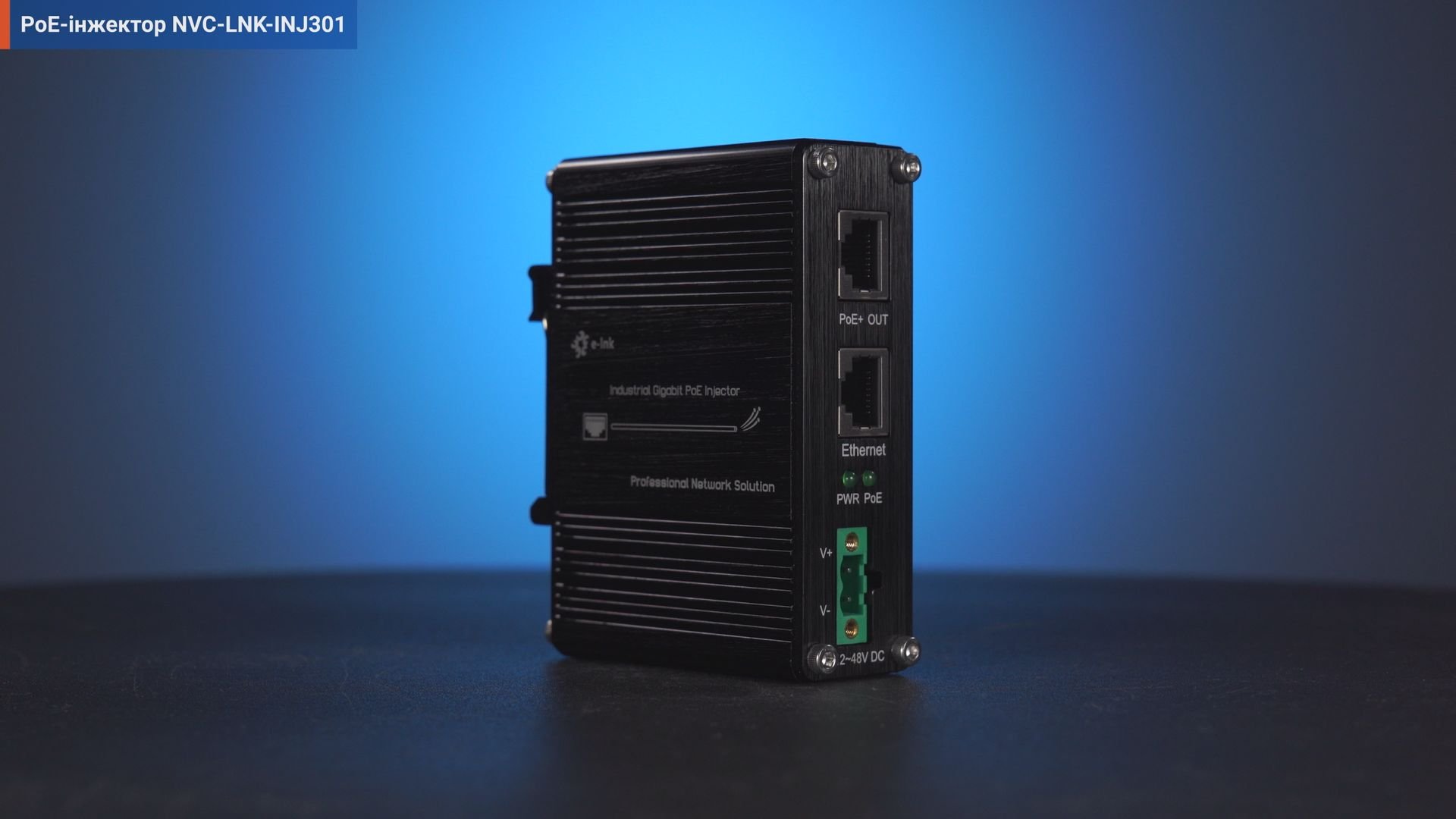

PoE-инжектор NVC-LNK-INJ301

Рассмотрим случаи, когда требуется инжектор. К примеру, нам не нужен в точке А коммутатор, но требуется PoE. Тогда следует использовать инжектор. В нем есть три порта:

• питание от 12 до 48 В;
• обычный Ethernet без питания – например, подаем сюда сигнал от роутера;
• порт с PoE-питанием – этот самый сигнал, пришедший от роутера, появляется на этом порту, но уже с питанием через PoE.

Особенности NVC-LNK-INJ301:

• гигабитный интерфейс;
• поддерживает выход стандарта 802.3at;
• дистанция передачи до 100 метров;
• широкий диапазон питания 12–48 В. Мы можем подать на устройство 12 вольт и все равно получаем 48 вольт для PoE. Как это работает? Внутри имеется специальный так называемый
• бустер, повышающий напряжение с 12 или 24 вольт до 48 вольт;
• корпус изготовлен из алюминия;
• на задней панели имеется крепление под DIN-рейку;
• молние- и грозозащита до 6 кВт;
• защита корпуса IP40;
• работает при температуре от -40 до +85 °C.

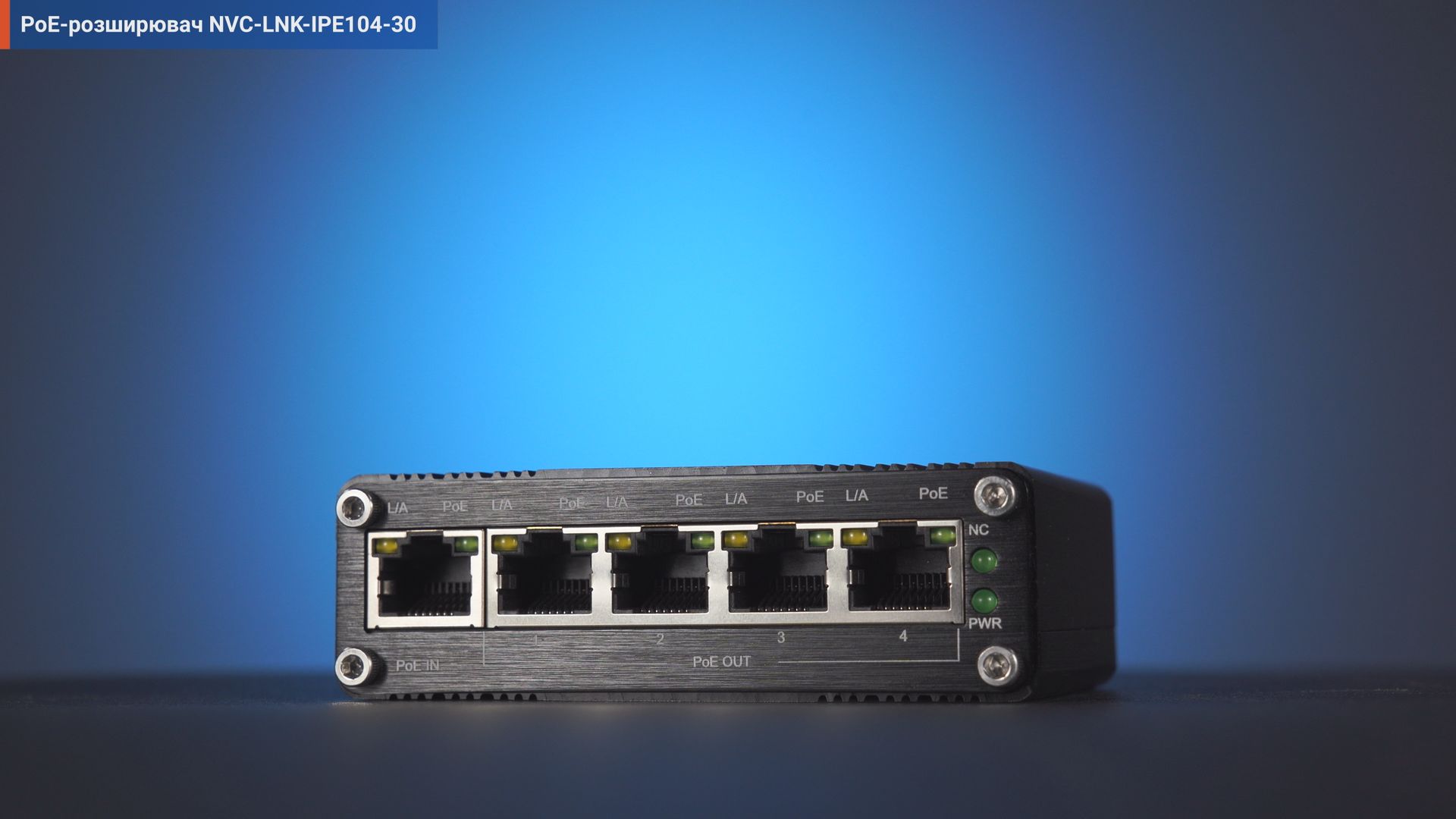

PoE-расширитель NVC-LNK-IPE104-30

Расширитель или экстендер, PoE предназначен для того, чтобы получить питание от PoE. Имеет один входной порт PoE и четыре выходных. Получает PoE через первый порт и транзитом передает питание через 4 порта.

Как это можно использовать на практике? Например, на объекте у вас уже проложен кабель витая пара – как правило, это один кабель. Но ваш заказчик хочет, чтобы вы расширили оборудование на точке B – установили либо еще одну камеру, либо камеру и точку доступа. Для этого необходимо проложить дополнительный кабель или несколько – это вызывает проблемы.

Здесь пригодится расширитель PoE. Вы устанавливаете его на точке B – там, где есть один интерфейс кабеля – и подключаете к первому порту. Устройство получает питание и благодаря встроенному мини-коммутатору позволяет подключить еще 4 девайса, например четыре камеры или три камеры и точку доступа Wi-Fi.

Технические характеристики:

• гигабитные интерфейсы, 1 входной порт и 4 выходных порта;
• PoE-вход поддерживает мощность до 30 Вт;
• мощность одного порта 12 Вт; максимальный бюджет PoE 25 Вт;
• защита корпуса IP40;
• работает при температуре от -40 до +85 °C.

Тест PoE-устройств

Для тестирования устройств в качестве погрузки будем использовать камеру, точку доступа, медиаконвертер и роутер Mikrotik, который может питаться от PoE-порта.

Порядок работы:

1. Сначала определим потребление энергии на PoE-порте: отдельно потребление экстендера, а затем после подключения нагрузки – общее потребление всей нагрузки плюс экстендер.
2. Далее соединим экстендер и инжектор патч-кордом.
3. Затем подсоединим ИБП Kraft PSU-1205LED к инжектору.
4. И наконец полученные от ИБП 12 вольт превращаются в PoE.

Что мы получили?

• Определили, что экстендер потребляет около 2 Вт, а общее потребление с погрузкой составляет 16 Вт.
• После соединения экстендера, инжектора и подключения ИБП проверили, что вся подключенная нагрузка работает – световые индикаторы на устройствах горят и видео с камеры передается в приложение.

Итак, заключаем, что эксперимент прошел успешно и примененное сетевое оборудование составило тест на «отлично».
