Сегодня мы рассмотрим IPC-тестер – прибор, предназначенный для работы в сфере систем безопасности и видеонаблюдения. В этом обзоре подробно ознакомимся с техническими характеристиками устройства, его функционалом и протестируем основные возможности.

Технические характеристики

IPC-тестер оснащен IPS-экраном размером 5.4 дюйма с разрешением 1920×1520. Он имеет встроенный Wi-Fi в диапазоне 2.4 ГГц и сетевой порт с максимальной скоростью 1 Гбит/с. Устройство поддерживает основные кодеки, такие как H.265 и H.264, с максимальным разрешением 4K.

Имеет компактный размер 183х110х36.5 мм и вес 320 г, для комфортного использования. А так же оборудован защитными накладками, предотвращающими повреждение при падении. Устройство работает на операционной системе Android, позволяющей устанавливать дополнительные приложения для работы. Питание производится от встроенного аккумулятора емкостью 3350 мАч (7.4 В), что обеспечивает непрерывную работу до 5 часов.

Совместимость и функционал

Тестер поддерживает работу практически с любой IP-камерой, благодаря протоколу совместимости Onvif. Также устройство работает с проприетарными протоколами известных брендов через предварительно установленные приложения.

1.

   Тестер видеокамер Light Vision CCTV K51

   Цена с НДС

   14 012,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение
2.

   Тестер видеокамер с тестером кабеля Light Vision CCTV K51C

   15 482,00 ₴

   Наличие уточняйте

   Добавить в список желаний Добавить в сравнение
3.

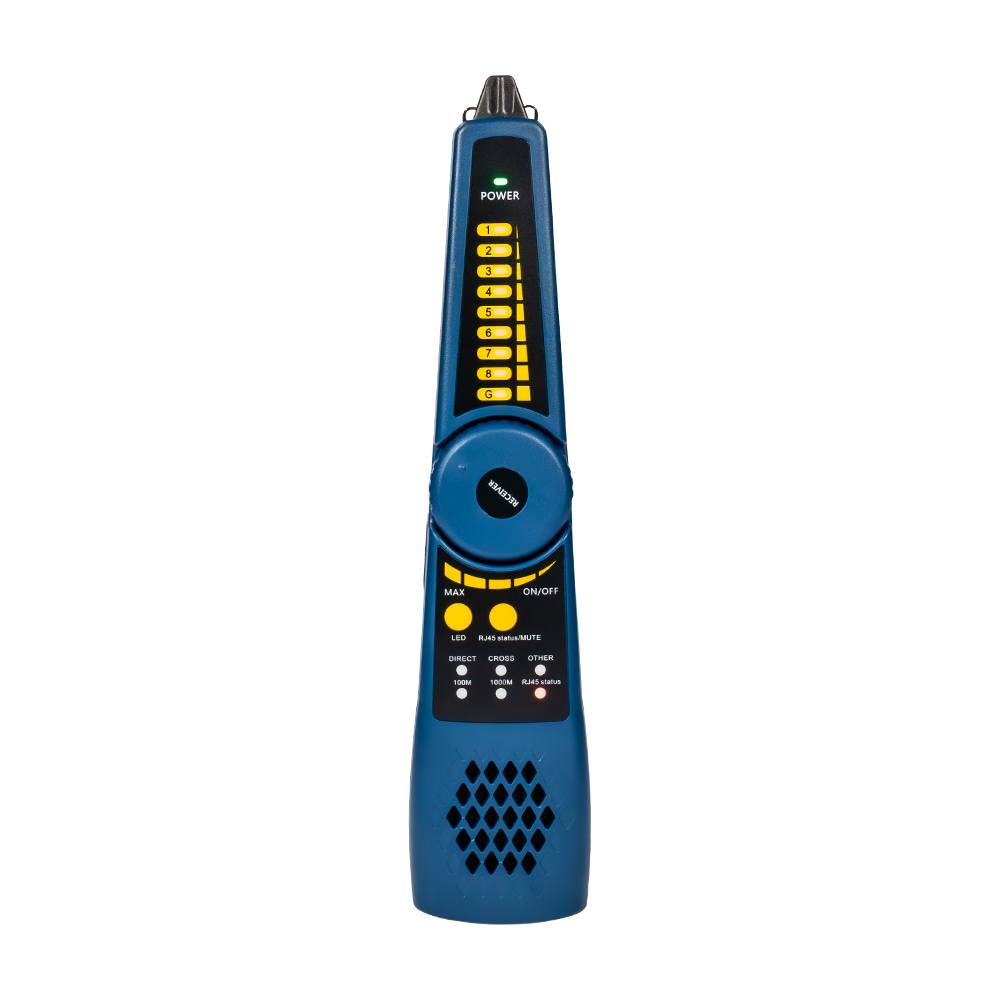

   Тестер кабеля Light Vision CCTV CTP01 (cable tracer)

   1

   Цена с НДС

   1 764,00 ₴

   Купить

   Добавить в список желаний Добавить в сравнение

Интерфейсы прибора

Верхняя панель:

• кнопка питания;
• встроенный фонарик;
• слот для карт памяти MicroSD (до 32 ГБ);
• разъем выхода 12 В (максимальный ток 3 А);
• сетевой интерфейс 1 Гбит/с с PoE-питанием до 25 Вт;
• HDMI-вход (разрешение до 4K);
• универсальный BNC разъем для подключения аналоговых камер.

Нижняя панель:

• разъем питания для зарядки аккумулятора;
• интерфейс RS485 для управления PTZ-камерами;
• Mini Jack 3,5 мм (аудиовход);
• разъем RJ45 для генератора и проверки целостности кабельных сетей;
• VGA-вход (максимальное разрешение Full HD);
• встроенный микрофон и динамик.

Комплектация прибора

Тестер поставляется в крепком кейсе со следующими комплектующими:

• ручка для удобной работы на высоте;
• кабель BNC-BNC для подключения аналоговых камер;
• специфический кабель питания 12 В;
• блок питания для зарядки аккумулятора;
• переходник RJ45-BNC;
• кабель BNC с крокодилами (красный и черный);
• интерфейсный кабель RS485;
• Mini Jack 3.5мм с крокодилами.

Дополнительный тестер-трасоискатель

В комплекте есть тестер трассоискатель, который может работать независимо от основного блока. Он имеет:

• два разъема RJ45 (для тестирования PoE и витой пары);
• светодиоды для подсветки кабеля;
• встроенный приемопередатчик сигнала генератора.

Трассоискатель имеет два порта RJ45: один для тестирования PoE (отображает активные жилы), другой для проверки целостности кабельных линий. Также он оборудован светодиодной подсветкой и встроенным приемником сигнала генератора. Питание производится от двух батареек типа AA.

Интерфейс и работа с прибором

Интерфейс тестера базируется на классической Android-системе. В нем есть предварительно настроенные блоки:

• работа с IP-камерами (мониторинг питания, IP-адреса, видеосигнал);
• работа с аналоговыми камерами (автоматическое определение формата: AHD, TVI, CVI, CVBS);
• проверка сети и кабельного соединения (кабельный тестер, генератор сигнала, диагностика сети).

Основные функции устройства

Тестер обеспечивает все необходимые функции для работы с видеонаблюдением. Он содержит статус питания камеры, IP-адреса и блок отображения изображения камеры. При нажатии на Auto HD устройство автоматически определяет формат подключенной аналоговой камеры: AHD, TVI, CVI или CVBS.

Также устройство содержит раздел для работы с сетью и кабелем. В этом меню доступны три инструмента:

• Кабельный тестер – для проверки целостности и качества обжима жил;
• Рефлектометр – для обнаружения обрывов и неоднородностей в кабеле;
• Генератор сигнала для подачи тестовых сигналов.

Приложения и браузеры

Тестер обладает широким набором приложений для работы с IP-камерами. В нем представлены приложения от таких производителей, как TVT и Kaho. Кроме этого, доступны два браузера – Firefox и Chrome, а также встроенный IP-тестер, выведенный на основной экран.

Кроме того, можно управлять питанием PoE: можно включать или выключать PoE для подключенных устройств. Также в устройстве доступны утилиты IP Discovery (сканер IP-адресов) и ONVIF Device Manager для работы с камерами, поддерживающими ONVIF и Non-ONVIF стандарты.

Тестирование IP-камер

Для проверки IP-камеры необходимо подключить ее к тестеру через PoE-порт. Устройство автоматически определяет IP-адрес и показывает статус питания. Если ошибка аутентификации возникает, необходимо ввести правильный логин и пароль.

После подключения камера быстро отображает изображение. Двойной клик на изображение позволяет развернуть его на весь экран или увеличить.

Системные настройки

Нижний блок содержит системные настройки, среди которых:

• настройка сети – возможность включения или выключения DHCP, встроенного Wi-Fi;
• временные настройки – изменение времени, громкости, дисплея;
• настройка сохранения – работа с SD-картой и FTP-сервером;
• Factory Default – сброс к заводским настройкам.

Работа с аналоговыми камерами и HDMI

Тестер поддерживает подключение аналоговых камер и работу с HDMI входом. Есть возможность просмотра видео и тестирования HDMI сигнала. Кроме этого, устройство имеет общий раздел с приложениями, содержащими автообновление, офисные программы, проигрыватели и файловый менеджер.

Тестирование кабелей

Для проверки сетевых кабелей устройство имеет встроенный кабельный тестер. Он позволяет проверять:

• целостность жил;
• качество обжима разъемов.

Один конец кабеля подключается к тестеру, а другой – к специальному блоку или внешнему адаптеру. Тестер автоматически определяет исправность всех жил и экранирования.

Работа с рефлектометром

Рефлектометр используется для обнаружения неоднородностей в кабеле, таких как обрыв или короткое замыкание. Он работает с известной погрешностью в зависимости от конструкции кабеля.

Для проверки необходимо подключить кабель к верхнему разъему тестера и запустить приложение RJ45 TDR Test. Устройство определяет длину кабеля до обрыва и отображает расстояние до проблемного места.

Выводы

IPC-тестер – это многофункциональный прибор для специалистов в области видеонаблюдения. У него компактный защищенный корпус, мощная батарея, поддержка всех основных видеокодеков и удобный Android-интерфейс. Комплектация включает в себя все необходимые аксессуары для тестирования и настройки систем видеонаблюдения. Благодаря этому тестер является надежным инструментом для профессиональной работы.
