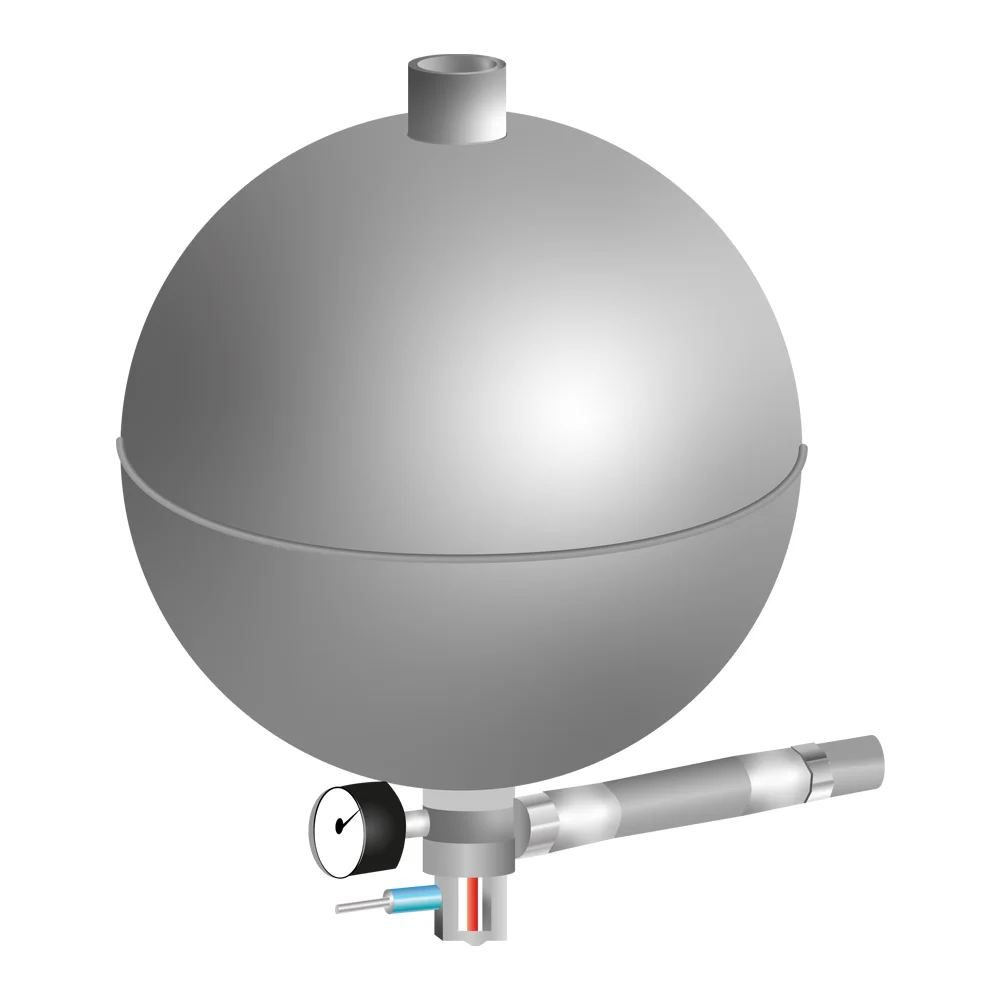

CГП Август-СБ «AUGUST-20Т» трубный, крепление настенное без ГВР

Принципы приведения в действие Принцип приведения изделий в действие заключается в реализации с этой целью электрического (за счет разрушения термочувствительной колбы запорно-пускового устройства при подаче электрического импульса от устройства дистанционного пуска или приемно-контрольного прибора системы пожарной сигнализации ) пуска. Системы могут срабатывать в автономном режиме. Схема условного обозначения при заказе Условное обозначение изделия при заказе должно состоять из сокращения “СХП” (система газового пожаротушения), после которого указывают его модификацию (“20” или “20Т”), тип крепления ( "С" - на потолке, "Н" - на стене), марку газового огнетушащего вещества, которым он заряжен, и условную отметку технических условий: СХП "AUGUST-Х" - Х - Х ТУУ28.2-41979707-002:2019. Пример условной отметки: Система газового пожаротушения модульного типа “AUGUST-20” с креплением на стене, заряженная газовым огнетушащим веществом HFC-125: СХП “AUGUST-20” – Н – HFC-125 ТУУ28.2-41979707-002:20 Технические характеристики: Система производится в климатическом исполнении УХЛ согласно ГОСТ15150 (температурный диапазон хранения и эксплуатации от –10°С до 50°С). Они являются восстанавливаемыми и обслуживаемыми герметичными техническими изделиями.

• Емкость модуля: 20 л
• Проходной диаметр: 21 мм
• Рабочее давление (Рраб), при температуре 20 ± 2°С: 25,0 ± 2, 0 бар
• Расчетное давление (Рразр), при температуре 50 ° С, не более : 40 бар
• Пробное давление (Рпроб) Баллон модуля: 60,0 ± 0,5 бар< /li>
• Давление срабатывания предохранительного устройства мембранного типа: 50,0 ± 5,0 бар
• Продолжительность приведения в действие (инерционность) модуля с пиротехническим пускателем, не более: 2,0 с
>
• Продолжительность выпуска заряда ГОТВ, не более: 9с
• Масса модуля конструктивная (с кронштейном крепления): не более 9,5/11,0 кг
• Масса модуля в упаковке (брутто), без заряда ГОТ: не более 10,5 / 12,0 кг
• Диапазон температур эксплуатации модулей: от минус 10 до плюс 50 °С
• HFC 125 (Хладон 125 ) максимальный заряд ГВС, 19 кг
• HFC 227ea (Хладон 227ea) максимальный заряд ГВС, 21 кг
• FK-5-1-12 (ФК-5-1-12) максимальный заряд ГВР , 21 кг
• Температура разрушения теплового замка (колбы) ЗПУ: (Цвет жидкости
• в колбе) 68 ± 3°С (красный)
• Ресурс срабатываний: не менее 5 раз
• Срок службы: не менее 10 лет
• Возможность присоединения рукава высокого давления :Да
• Параметры электрической цепи реле давления
• Давление срабатывания реле давления 2,0 ± 0,5 бар
• Напряжение на контактах реле давления постоянного тока, не более 30 В
• Сила тока, не более 0,3 А

• Пусковое напряжение на контактах пиротехнического пускателя: от 0,9 до 30,0 В
• Ток полного зажигания (срабатывания) заряда пиротехнического пускателя: не менее 0,3 А
• Продолжительность пускового импульса: не менее 1,0 с
• Сопротивление электрической цепи: от 1,4 до 3, 0 Ом
