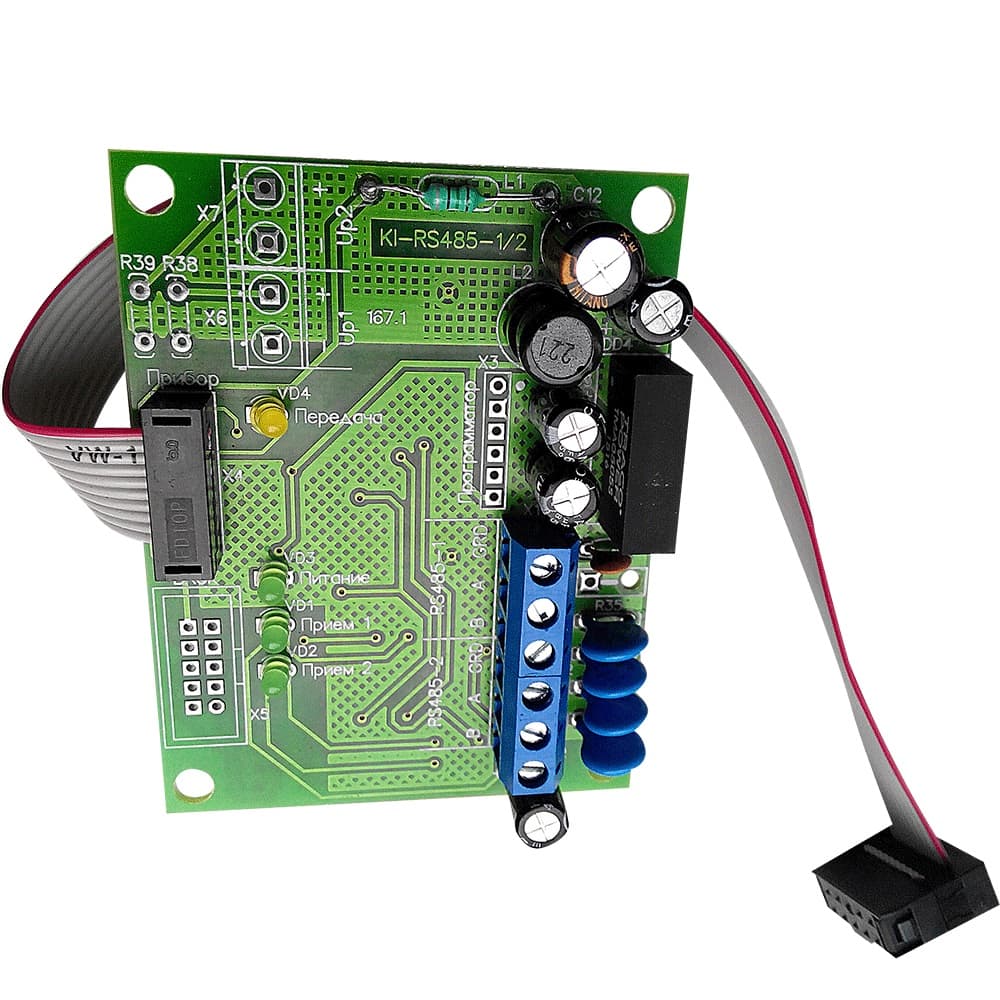

Коллектор интерфейса Артон КИ-485

Колектор интерфейса Артон КИ-485 используется в составе ППКПиУ «Вектор-1» и обеспечивает связь между приборами системы «Вектор-1», включенными в иерархическую группу, посредством интерфейса RS485.< /p>

Ключевые свойства

• КИ-485 является компонентом ППКПиУ «Вектор-1» и предназначен для создания иерархической группы приборов в соответствии с п.4.3.2 ДСТУ EN 54-13 ( в части требований к иерархической группе приборов) и ДБН 2.5.56-2014.
• Колектор интерфейса (КИ) должен быть установлен в каждый прибор.
• Линии связи КИ состоят из двух каналов (дублирование), которые необходимо выполнять витой парой (экранированной или неэкранированной).
• На клеммах линий связи коллектора последних в цепи (к которым подключена одна линия связи) необходимо установить резисторы ±5% Вт.
• На клеммах линий связи коллектора промежуточных приборов линии связи должны соединяться непосредственно в клемме (Т-образные соединения должны быть выключены).
