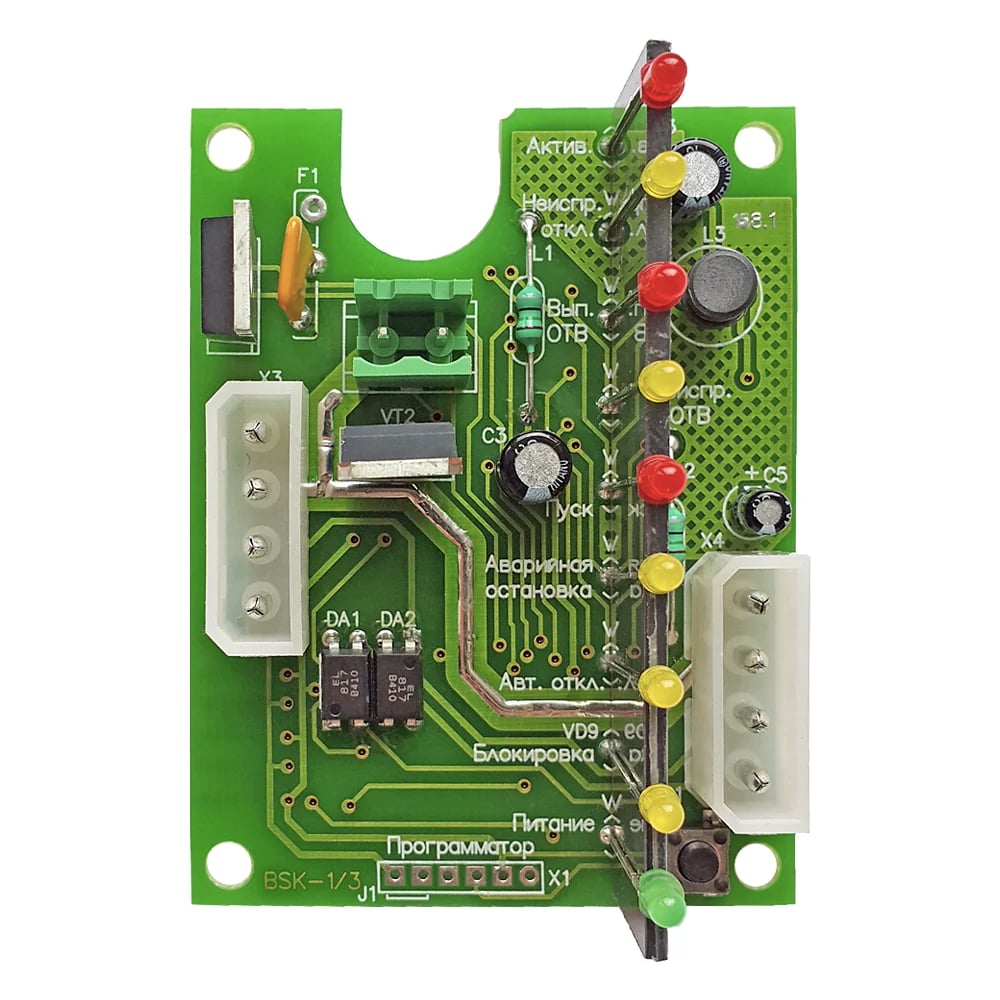

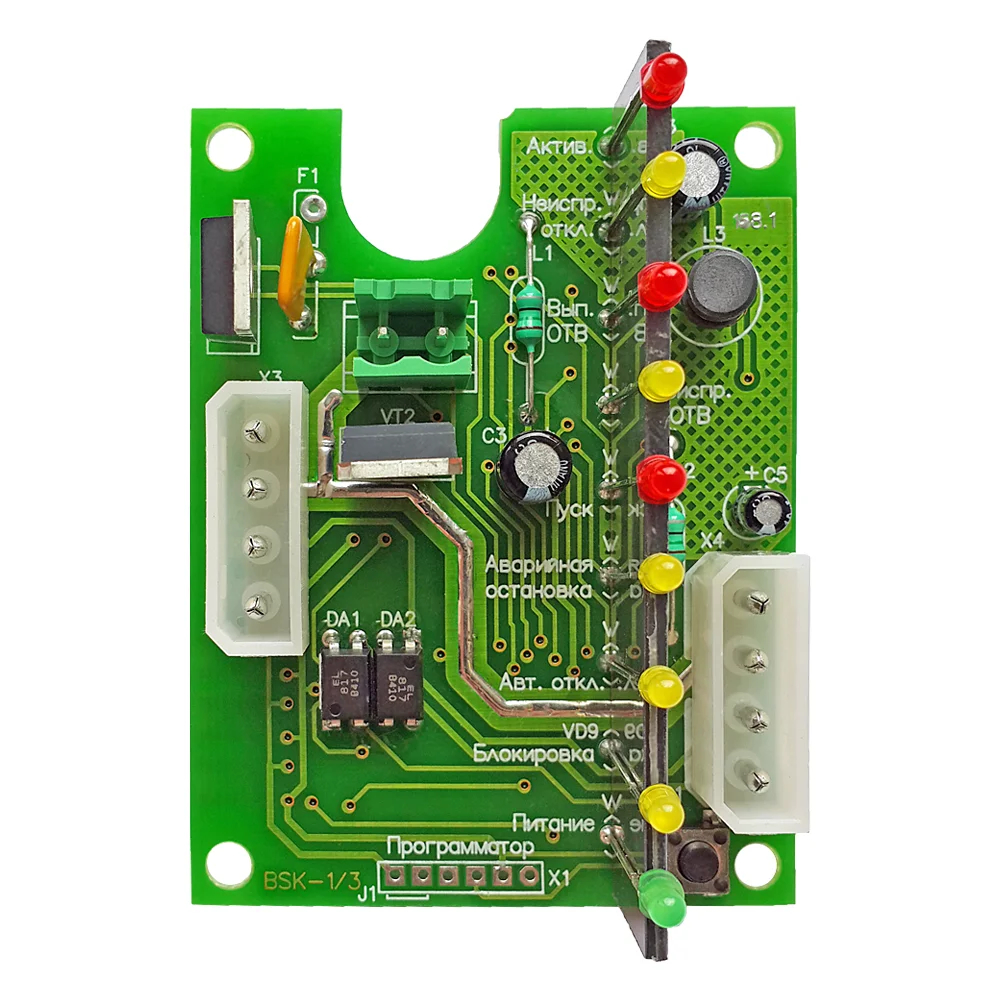

Блок силового ключа Артон БСК (МЦИ42.6439.008)

Блок силового ключа Артон БСК для использования в адресной системе «Вектор», подключается к ППКПиУ «Вектор-1».

Применение

Блок силового ключа ключ предназначен для управления средствами автоматической системы пожаротушения (АСПГ) и другой автоматикой.

Ключевые свойства

• Используется в составе ЧПКПиУ «Вектор-1». В приборе могут быть установлены до 16 блоков силового ключа (БСК), запрограммированных в качестве ключей АСПГ (направления А и В) до 8 шт. в каждом.
• Каждое направление имеет отдельный интерфейс с блоком центрального процессора. В каждом направлении АСПГ БСК могут работать автономно или каскадно.
• Каждый силовой ключ (СК) может быть запрограммирован как ключ, непосредственно не относящийся к АСПГ, то есть просто силовой ключ, и может быть применен для включения индикаторов, извещателей, клапанов и другой автоматики.
• Напряжение коммутации 30 В; ток коммутации (ограниченный аппаратно): на время до 5 секунд 3.5 А, долго (постоянно) 1 А.
• Ток контроль цепей нагрузки 10 мА. режимах АСПТ и СК – сопротивление шлейфа управления пожаротушением – ШУ (конечный резистор) более 390 Ом. Контроль ведется в выключенном состоянии.
• Критерий КЗ цепи управления в режимах АСПТ и СК – сопротивление ШУ менее 5 Ом. Контроль осуществляется в выключенном состоянии. Во включенном состоянии срабатывает аппаратная защита с последующей индикацией неисправности.
• Сопротивление ШУ с нагрузкой (для обеспечения полного контроля) 6-180 Ом.
