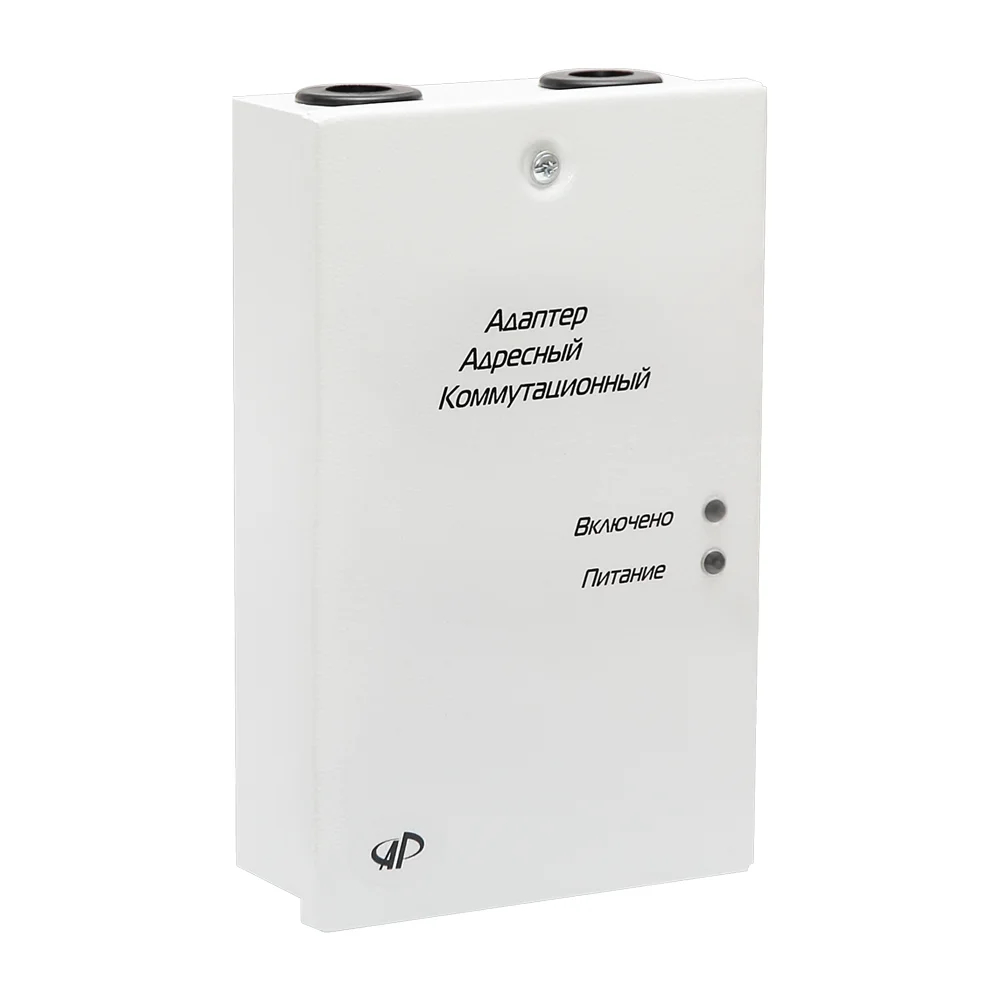

Адаптер адресный коммутационный с изолятором КЗ Артон ААК-220РМ

Артон ААК-220РМ – адаптер адресный коммутационный с изолятором КЗ, включаемый в шлейф сигнализации адресный (ШСА), имеет свой адрес (01-02), как и другие адресные компоненты. Номинальное напряжение питания 220 В.

Применение

Адаптер адресный коммутационный предназначен для организации управления, мониторинга и диспетчеризации установками дымоудаления, вентиляции, насосами, задвижками и другой автоматикой.

Ключевые свойства

• Является адресным компонентом ППКПиУ «Вектор-1».
• Включается в шлейф сигнализации адресный (ШСА), как и другие адресные компоненты, имеет свой адрес (01 -02).
• Читает состояния АА в «своем» ШСА (параллельно с БША).
• Прибор имеет:
  • Входы:
    • ШСА для подключения в адресный ШС ППКП;
    • ШС для подключения устройств ручного управления, например кнопка «Пуск дымоудаления»;
    • ШС для подключения датчика положения (конечника);
    • ШС для подключения датчика «Автоматика выключена»;
    • ШС для подключения охранных контактных датчиков (СОМК);
    • ШС для подключения дополнительных органов управления и мониторинга, например, датчика положения пожарного крана и кнопки «Пуск насоса»;
    • Релейный вход «Неисправность СПЗ» - аппаратуры системы противопожарной защиты.
  • Выходы:
    • Силовой 220В 1А с контролем силового питания и цепей нагрузки;
    • Релейный «Неисправность» для запуска дублирующих систем при отказе основной.
  • ААК имеет два общих выхода, размещенных в ППКПиУ:
    • выход (общий для всех ААК, подключенных к прибору) для включения общей аппаратуры по команде из ААК, например, включения вентилятора дымоудаления при нажатии кнопки «Пуск дымоудаления» на одном из этажей;
    • выход (общий для всех ААК, подключенных к прибору) для включения общей аппаратуры по команде из дополнительного ШС, например, включения водяного насоса при нажатии кнопки «Пуск насоса» или срабатывании датчика положения пожарного крана в одном из пожарных шкафов.
