Увеличиваем время автономной работы системы защиты Ajax. Подключаем Ajax Hub к ИБП 12В Kraft

Может ли централь Ajax Hub автономно работать при выключении света и как долго? В новом видеообзоре разберемся с этими вопросами, а также расскажем, какое оборудование вам понадобится, кроме самого хаба, и как это все подключить.

Ajax Hub даже во время отключений света – что сейчас довольно актуальная проблема – продолжает работать, но это время все еще меньше суток. Можно ли это время увеличить? Конечно. Очевидным ответом будет бесперебойник под 220В. Но такие ИБП достаточно велики, громки и стоят не то чтобы дешево.

Поэтому в видео мы поговорим об альтернативе – по нашему мнению, более рациональной. Мы будем «учить» хаб работать от 12-вольтового источника бесперебойного питания.

Необходимое оборудование

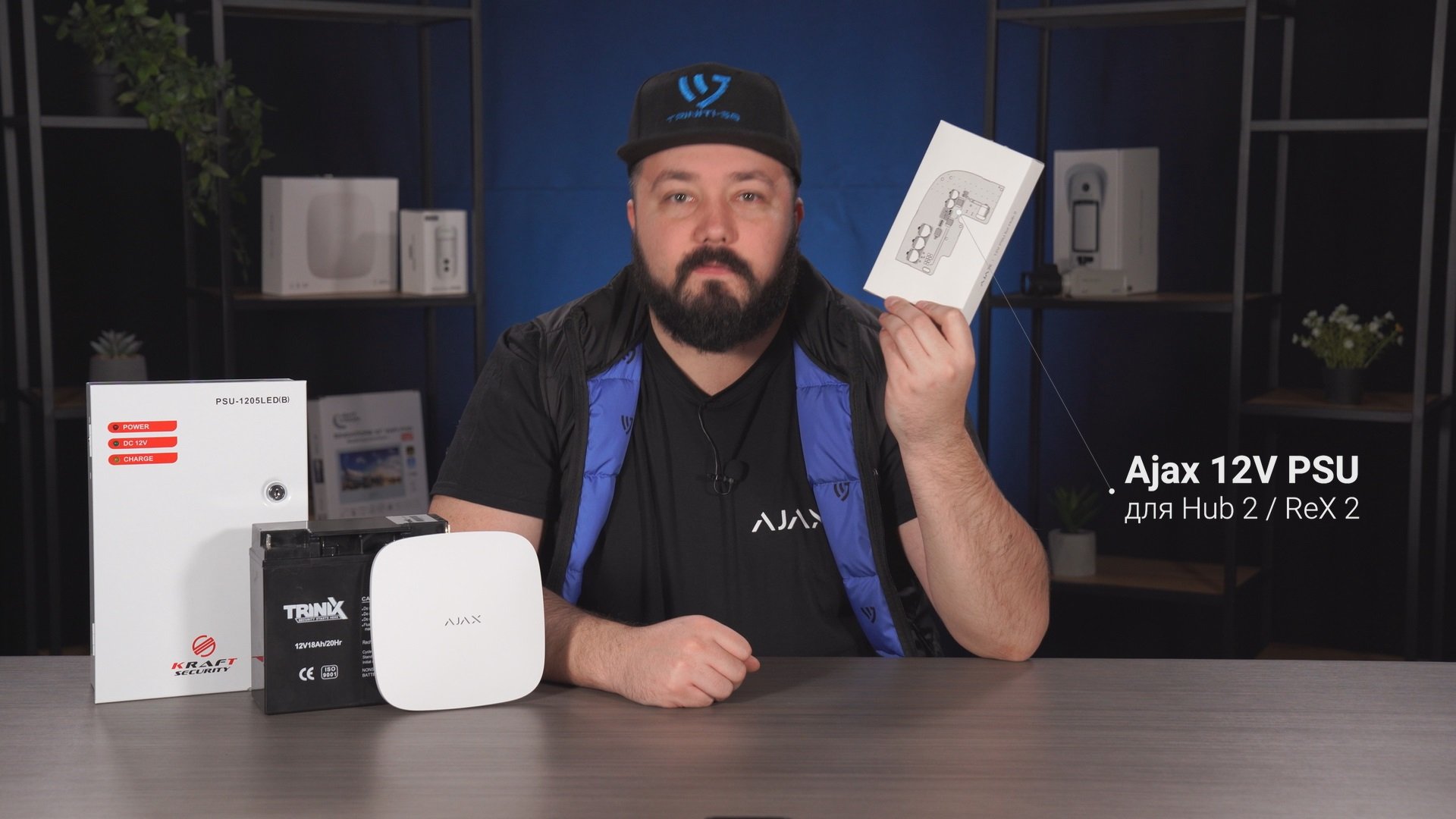

Что у нас есть?

1. Аякс Hub 2.
2. 12-вольтовый PSU для этого хаба, Power Supply Unit, блок питания.
3. Источник бесперебойного питания PSU-1205LED(B) от Kraft.

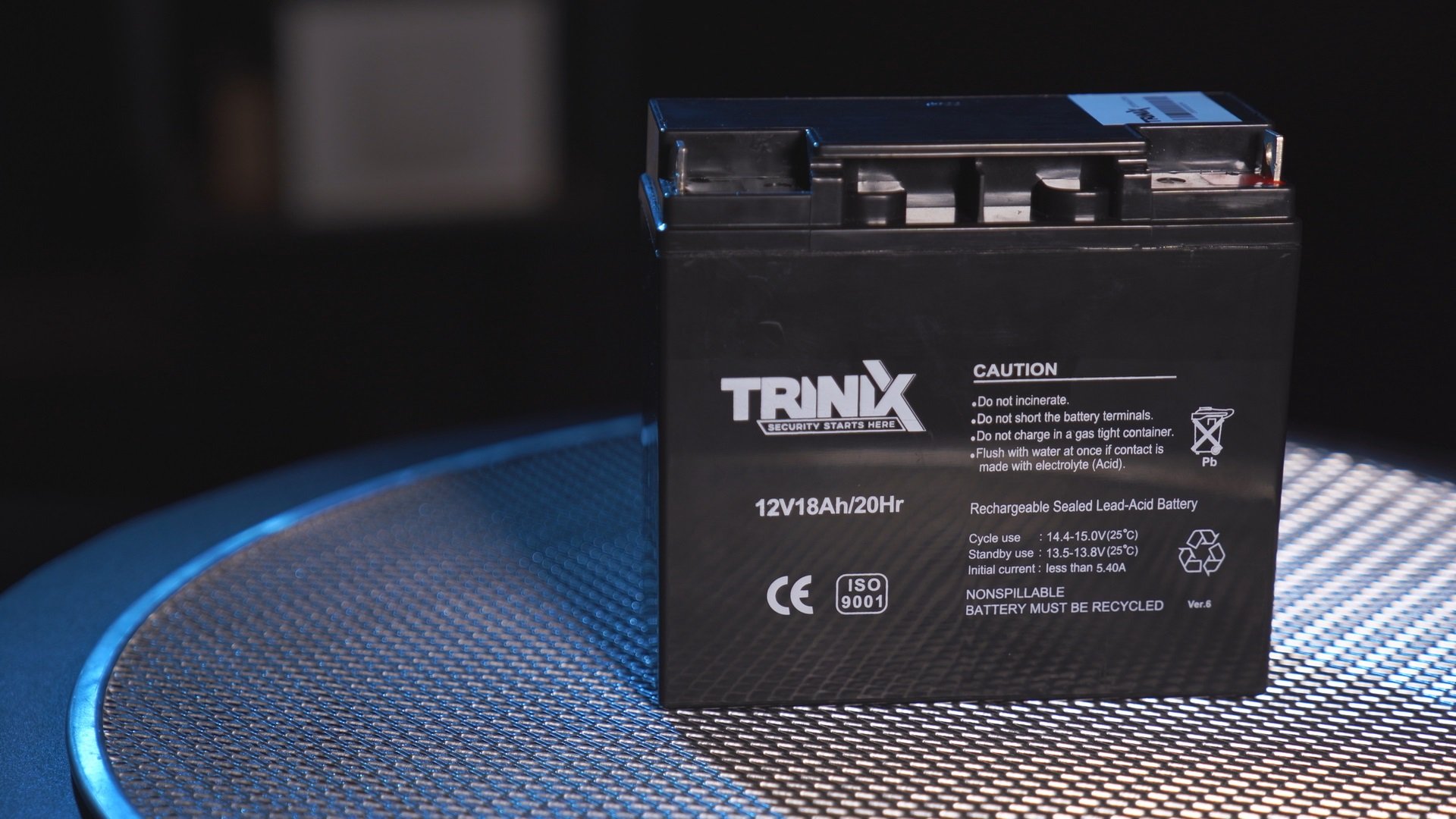

4. Аккумулятор Trinix на 12V и 18Ah.

По сути, с хабом все ясно.

Теперь об источнике бесперебойного питания. ИБП выдает 12 вольт, питаясь от аккумуляторной батареи или от электросети с током от 190 до 265 вольт.

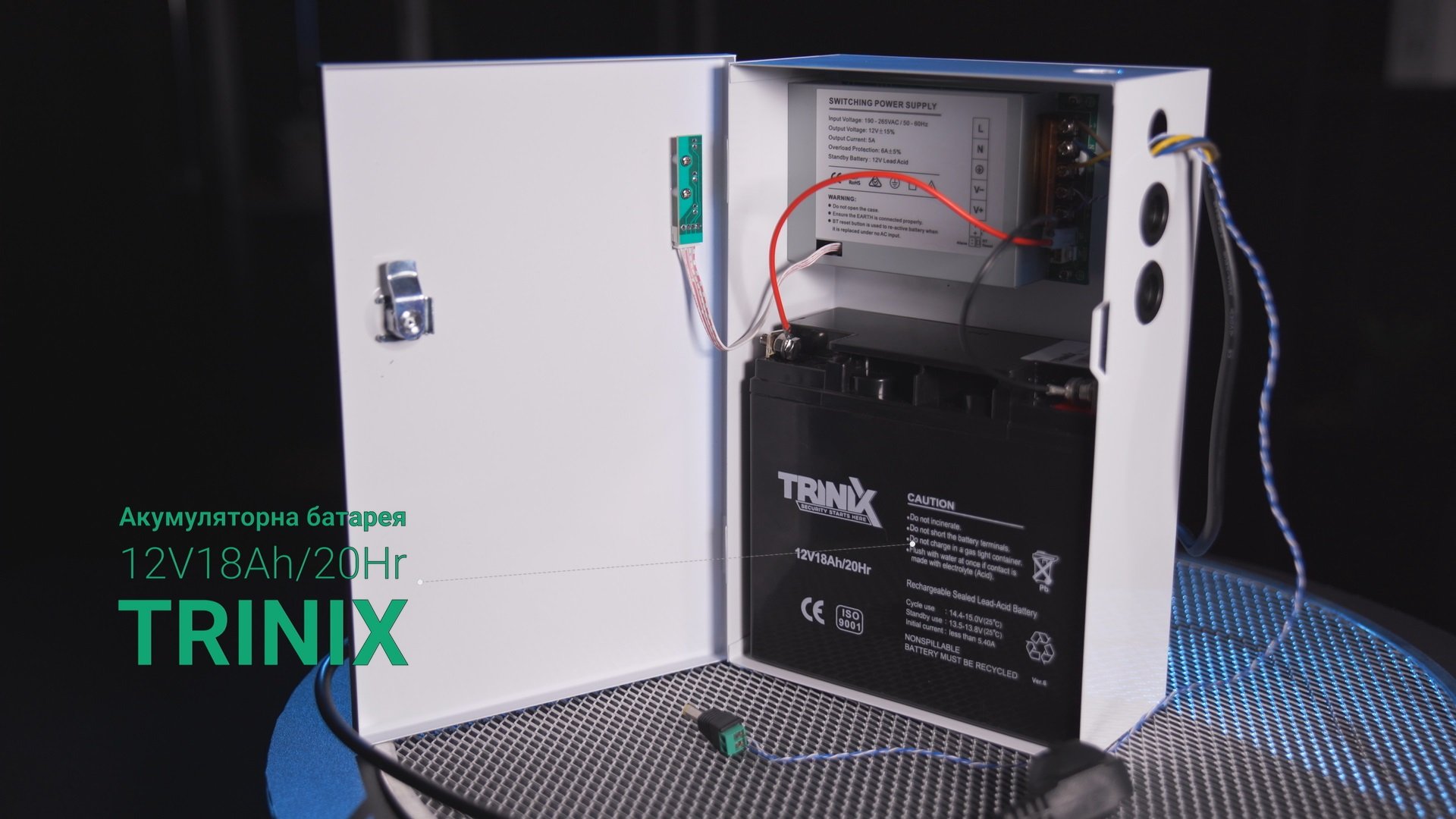

ИБП – это металлический бокс с замком и блоком питания внутри. Производитель утверждает, что там еще хватает места на 12-вольтовую батарею емкостью 18 ампер-часов. Снаружи вынесено три индикатора – питание, питание от 12 вольт и зарядка. Его задача при выключении света оперативно переключить питание хаба на аккумулятор. Есть защита от глубокого разряда аккумулятора, от короткого замыкания и некорректной полярности подключения аккума.

С аккумулятором вроде бы все понятно.

Модуль для хаба состоит из комплекта: адаптер, клеммный переходник и инструкция. На коробке вам пишут оговорку, что это – под 12 вольт, но может работать с входным напряжением от 8 до 20 вольт. То есть у вас есть запас в обе стороны.

Сейчас некоторые занервничали – это что, плата? Это паять надо? Нет, не надо, не беспокойтесь и оставьте паяльники для других нужд. Всё делается очень просто. Из чего дополнительного нам понадобится только отвертка и минут 15 времени – максимум.

Подключение оборудования

А теперь давайте научим наш хаб работать не от 200, а от 12 вольт.

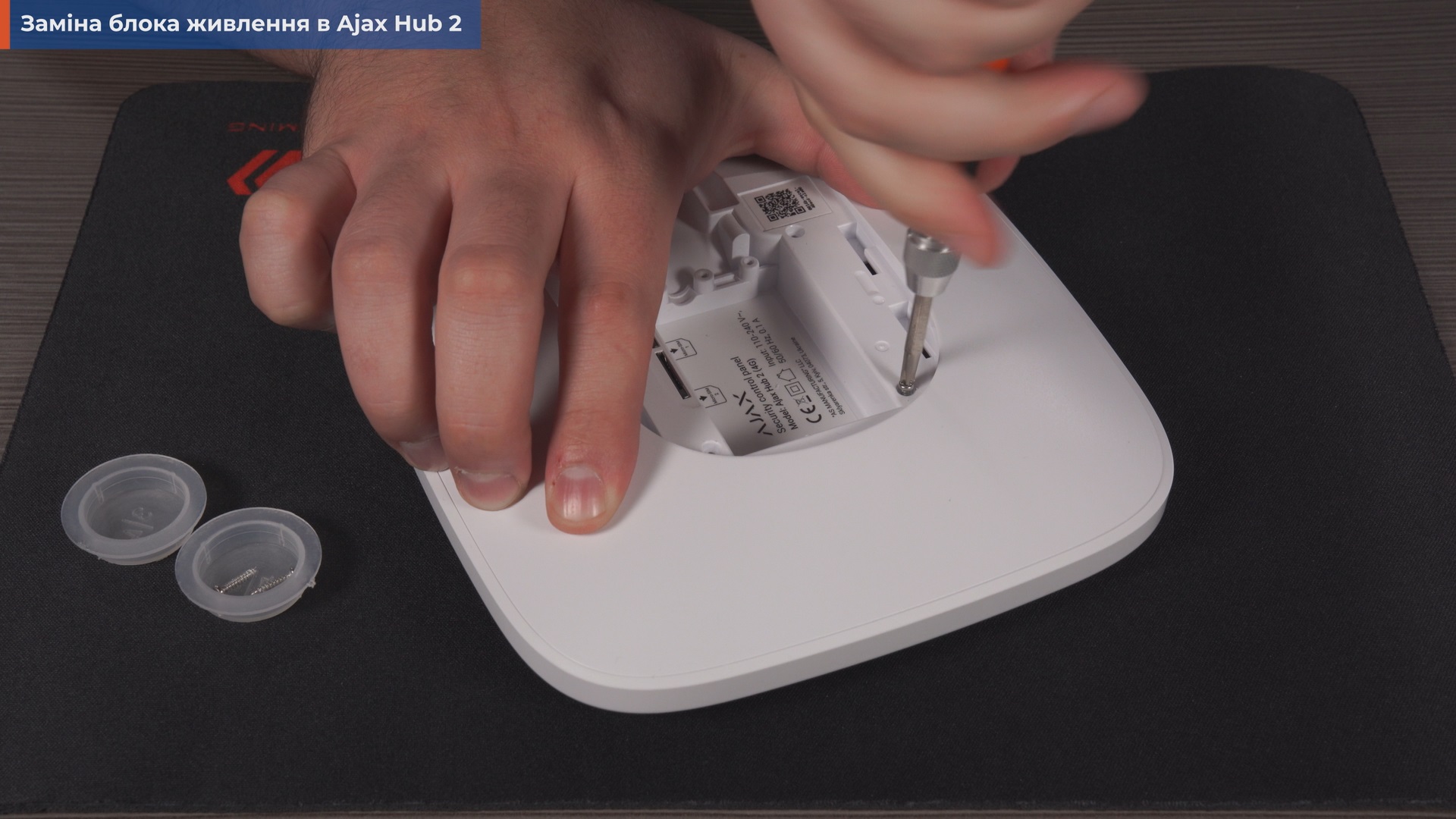

Сначала – нужно разобрать хаб. Для этого вынимаем все кабели, снимаем смарт-брекет и выкручиваем 4 винта. Кладем их в какую-то емкость, потому что они маленькие и потерять их очень легко. Снимаем крышку. Далее выкручиваем еще 9 винтов. Обратите внимание, чтобы потом не перепутать – короткими прикручеными платами, а длинными – крышка.

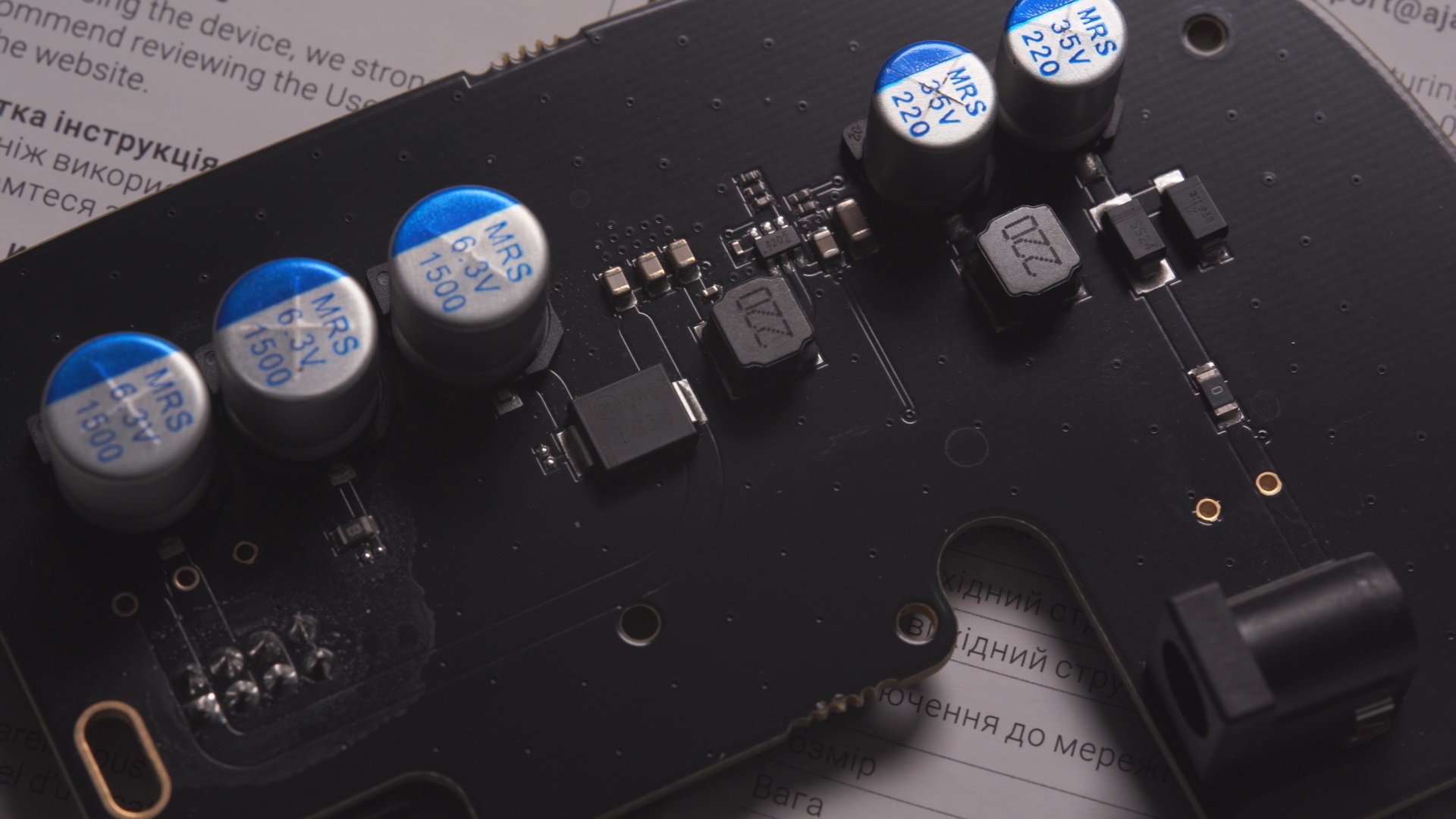

Осторожно снимаем плату, стараясь не сгибать ее – вот здесь есть коннектор, который держит обе части вместе и его очень легко погнуть. А дальше – не менее осторожно вынимаем одну часть платы из другой.

На первом хабе все почти так же, только проще, а с хабами моделей 2 и 2+ есть небольшой нюанс – там два ряда слотов на коннекторе. Вам нужен нижний. Осторожно подсоединяем и собираем все в обратном порядку. С хабом все.

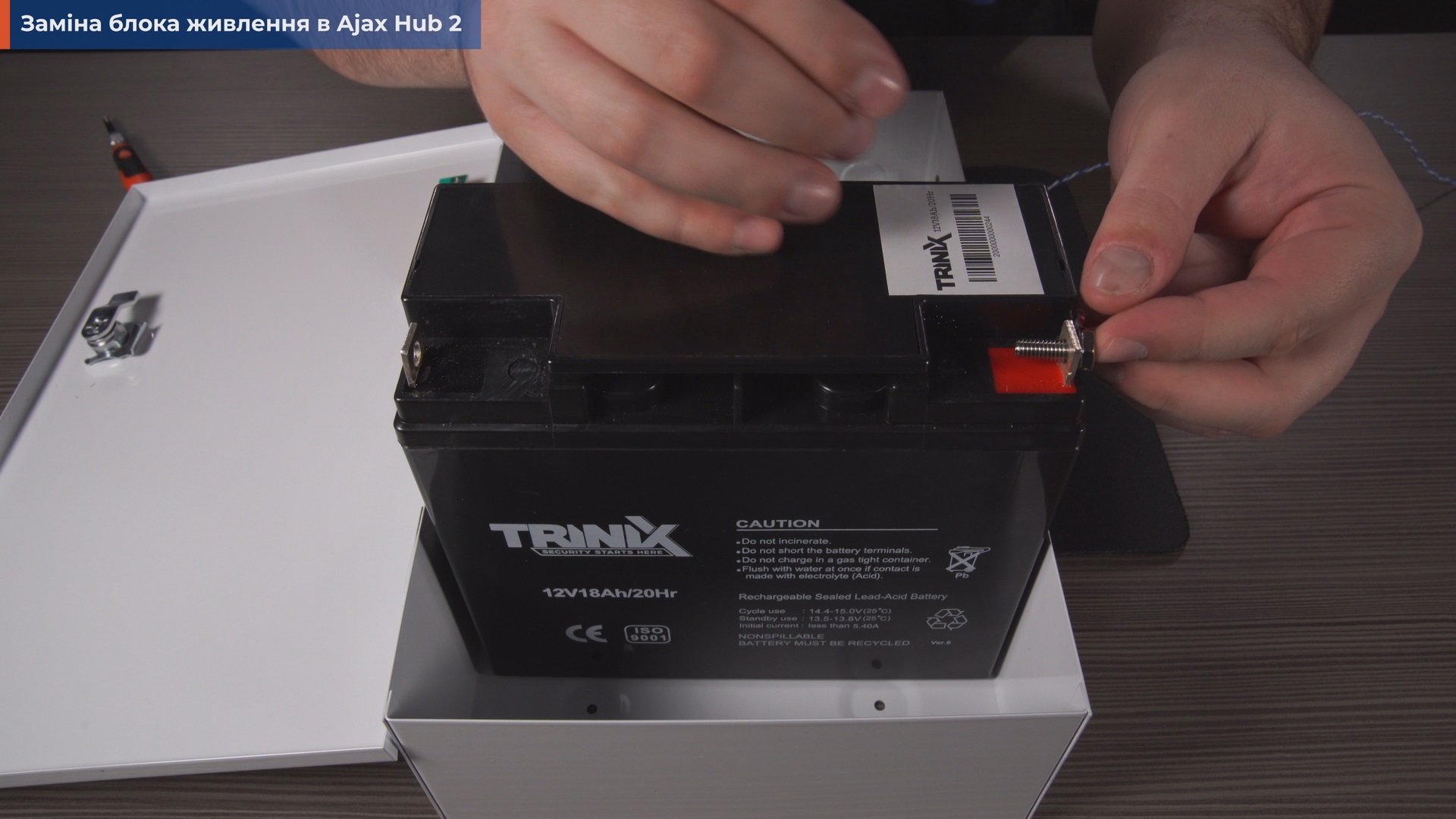

Переходим к бесперебойнику. Нам осталось подключить батарею – это очень просто.

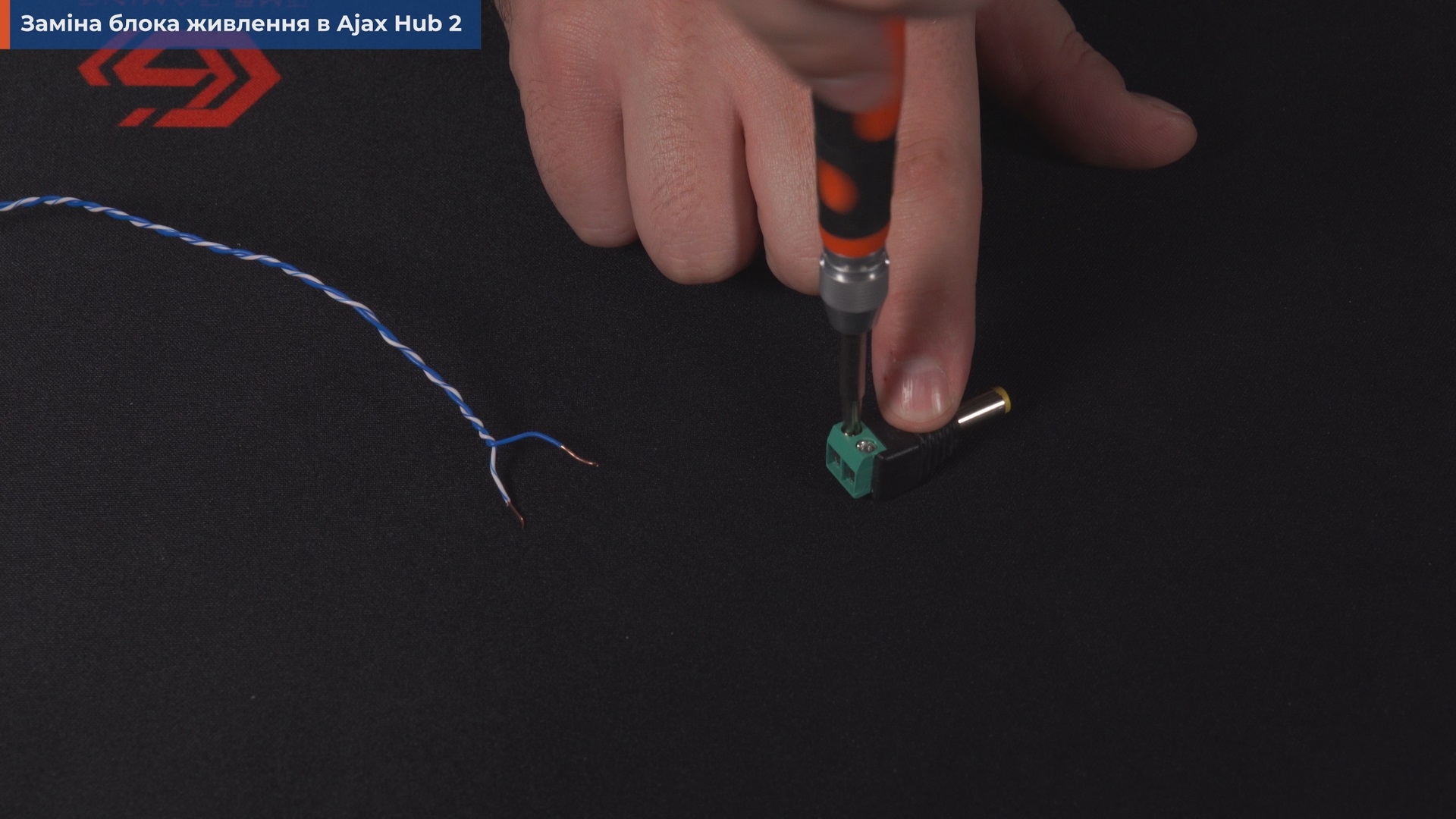

Еще нам нужно буквально немного поработать отверткой – подсоединить клеммный переходник. Раскручиваем два винта, вставляем провода, закручиваем.

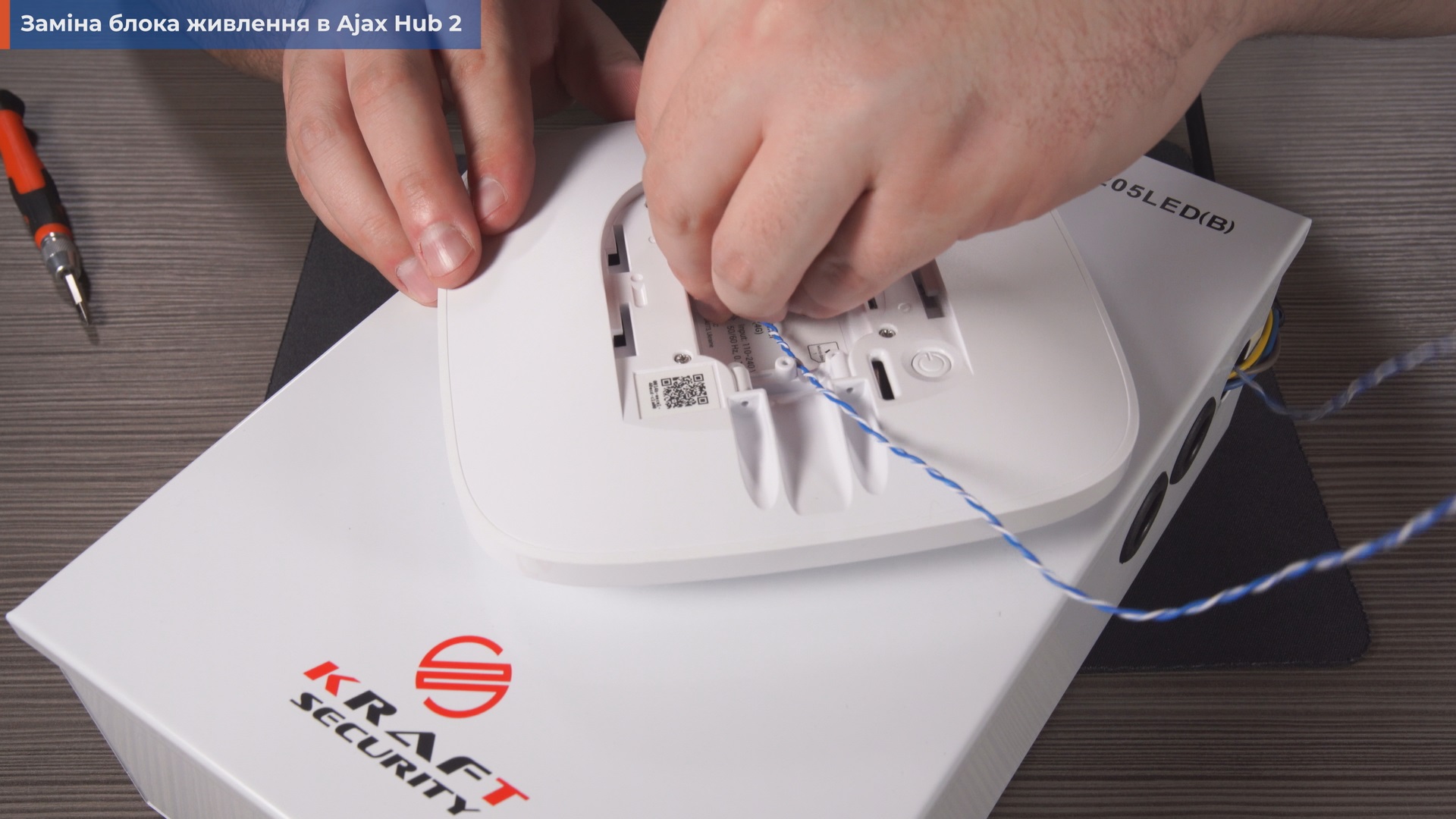

Вставляем коннектор в разъем питания в хабе.

Включаем все в розетку и проверяем.

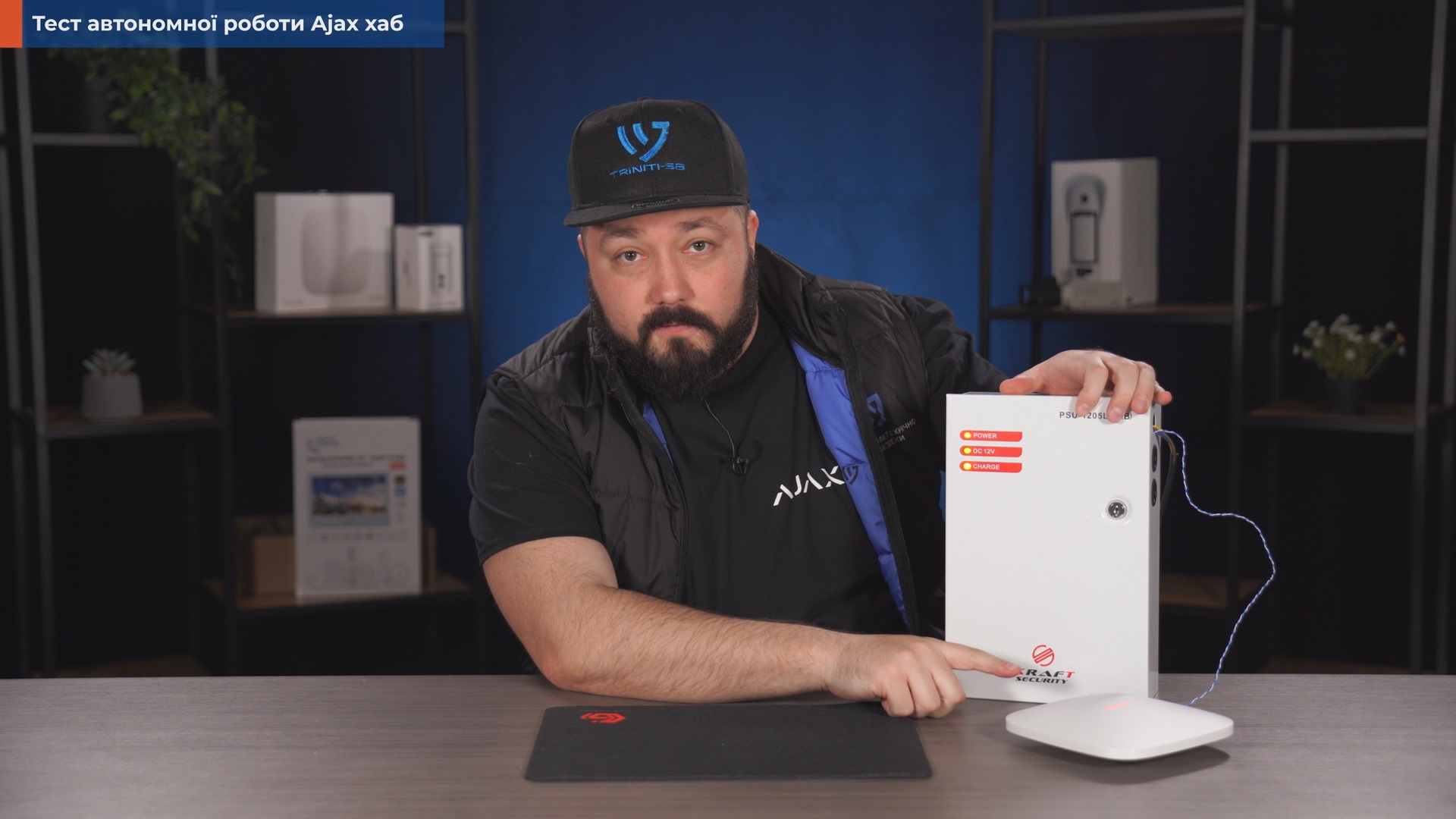

Работает! Обратите внимание, что сначала у нас при выключении электричества работает аккумулятор с ИБП, а только потом – внутренний аккумулятор самого хаба.

Время автономной работы хаба

Но главный вопрос – сколько времени мы получили после этих абсолютно сверхчеловеческих усилий? У аякса на сайте есть специальный калькулятор, который поможет это рассчитать.

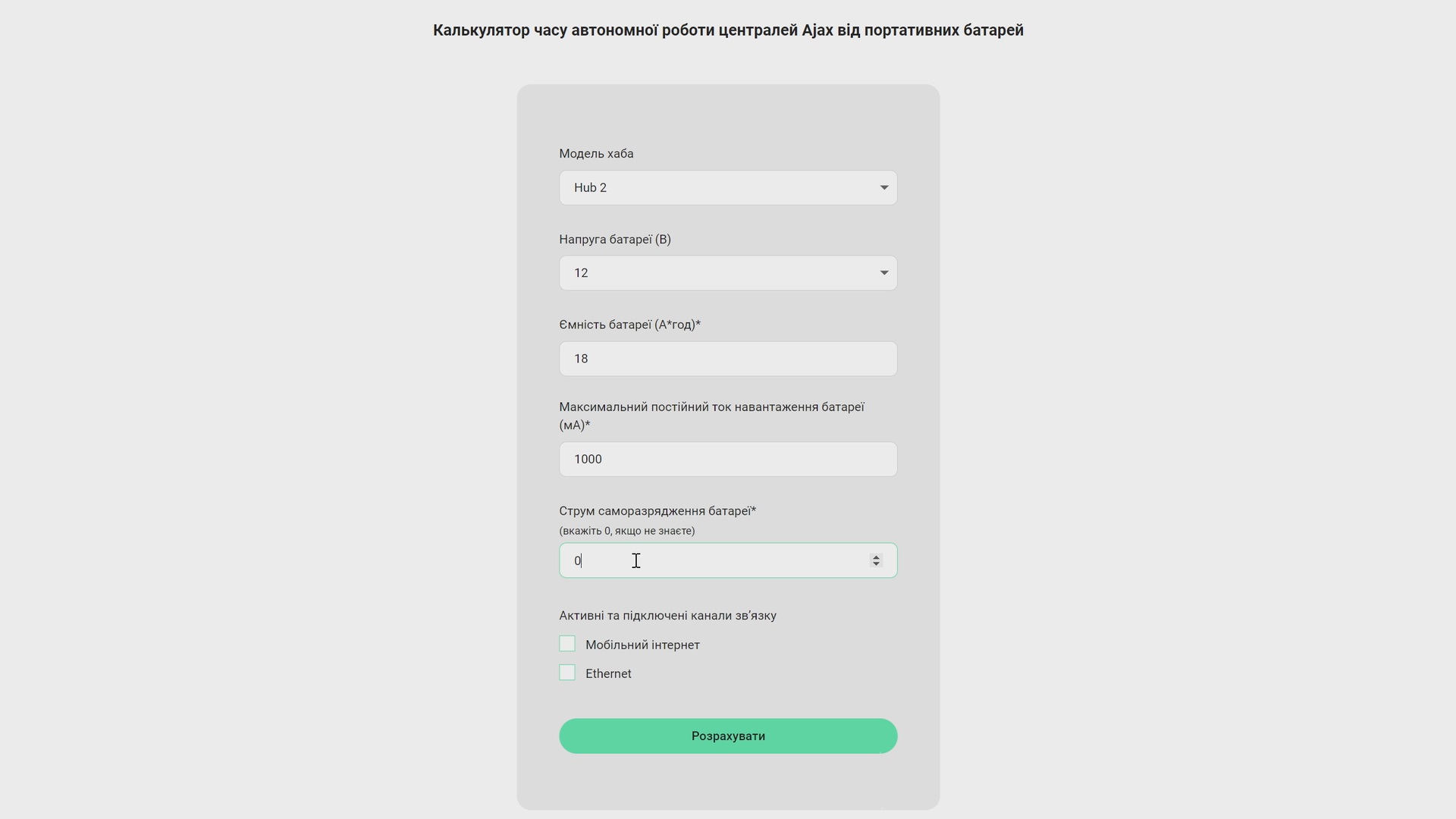

Выбираем модель, напряжение нашего аккумулятора – 12 В, вводим емкость батареи – 18 Ач, максимальный постоянный ток нагрузки аккумулятора – это 1 А, но единица измерения – мА, будьте внимательны. Ток саморазряда батареи указан в ее характеристиках, но можно поставить ноль, если вам лень это искать. Тогда следует иметь в виду, что результат будет немного больше реального. И отмечаем, какие у нас подключены каналы связи.

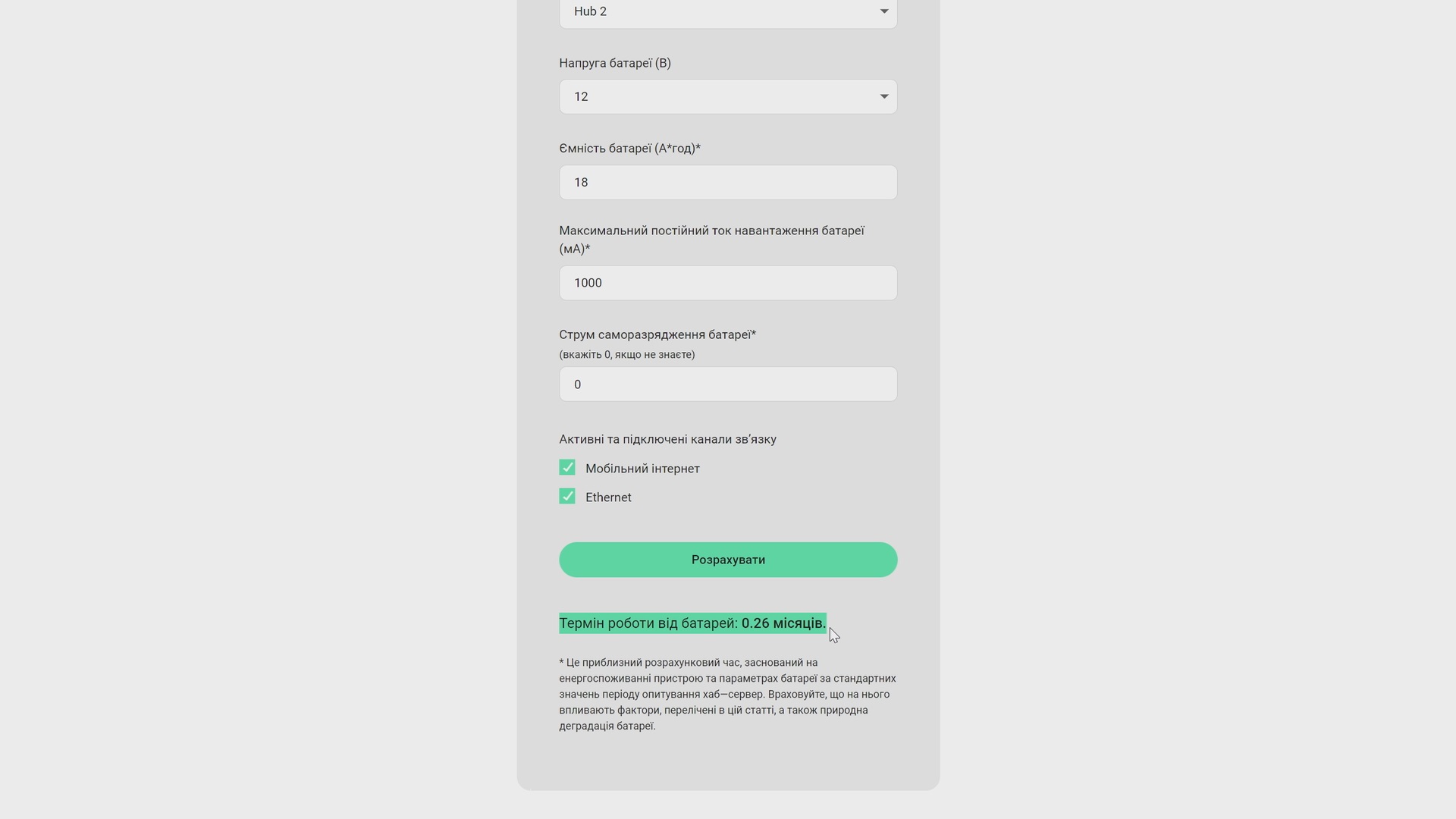

Результат кажется почему-то в месяцах, а не в днях, что было бы удобнее. Но как есть. На человеческом языке – это где-то 9 дней.

Конечно, есть еще дополнительные факторы, такие как температура, количество подключенных устройств, настройки и несколько других, но можно ориентировочно понять, сколько проработает ваш хаб с таким вот комплектом.

Вы можете поиграть с этим калькулятором самостоятельно – просто перейдите по ссылке.

Ожидаем ваших вопросов в комментариях к видео.
