Leader: профессиональные решения для подключения и защиты солнечных электростанций

Солнечная энергетика требует точности в каждом компоненте – именно это и обеспечивает техническая продукция бренда Leader. Кабели, ограничители напряжения, плавкие предохранители и разъединители предохранителей разработаны с учетом требований долговременной эксплуатации в системах постоянного тока высокого напряжения. Все изделия изготовлены в соответствии с международными стандартами безопасности, имеют повышенную термостойкость и обеспечивают надежность энергоснабжения в составе солнечной электростанции.

Кабели для солнечных электросистем и подключения силовых элементов

Кабели Leader предназначены для соединения фотоэлектрических панелей между собой, а также для подключения к инверторам и другим силовым компонентам. Они изготовлены из луженой медной жилы и изоляции XLPO, устойчивой к ультрафиолетовому излучению, влаге и механическим повреждениям.

Все модели поддерживают работу при напряжении до 1500 В постоянного тока и кратковременно – до 6500 В переменного тока (до 5 минут), имеют минимальный радиус изгиба 6xD. Большинство моделей характеризуются низким уровнем сопротивления, что уменьшает потери энергии при передаче тока, снижает нагрев и способствует стабильной работе всей системы.

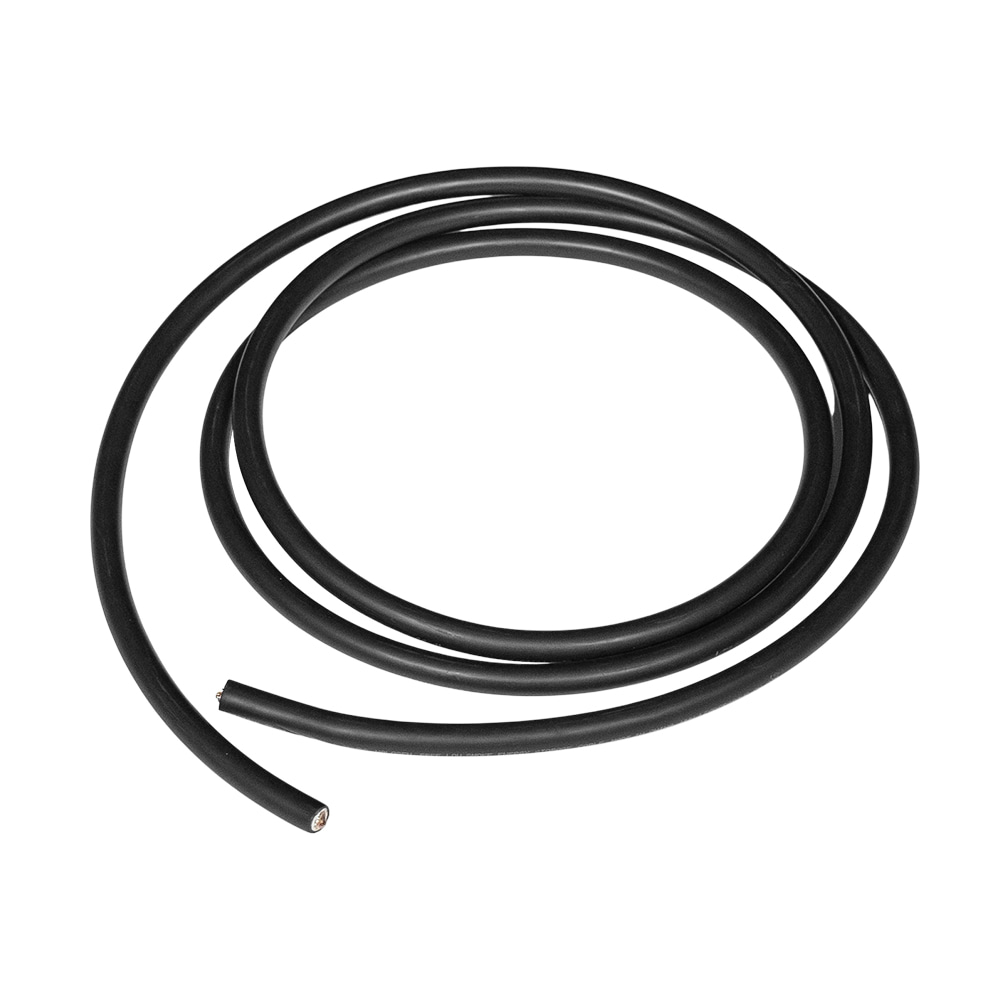

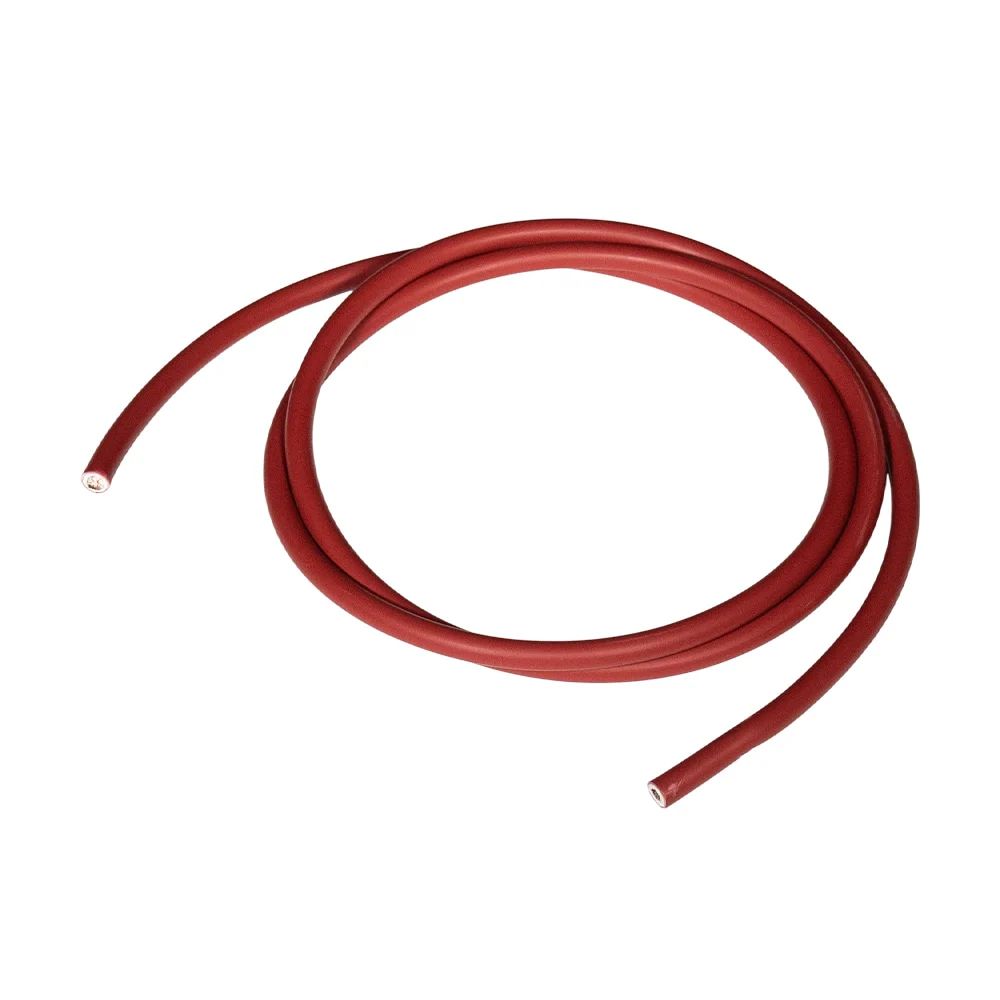

Solar H1Z2Z2-K 1x6мм² красный / черный

Кабель с сечением 6 мм², предназначен для передачи постоянного тока при напряжении до 1500 В. Рабочая температура – от -40 °C до +120 °C. Сопротивление проводника – до 3.39 Ом/км.

Solar H1Z2Z2-K 1x10мм² красный / черный

Вариант с большим сечением 10 мм². Сопротивление – до 1.95 Ом/км, рабочая температура – до +120 °C. Подходит для прокладки более длинных участков.

AWG2 25мм² красный / черный

Кабель с классом защиты IP68, подходит для стационарных установок в сложных условиях. Температурная выносливость – до +120 °C. Сопротивление составляет 0.795 Ом/км.

AWG2 35мм² красный / черный

Кабель с наибольшим сечением среди представленных моделей – 35 мм². Обеспечивает эффективную передачу тока на длинных участках без перегрева с минимальными потерями напряжения. Подходит для высоконагруженных частей системы – например, подключения массивов панелей к центральному инвертору. Изоляция XLPO, степень защиты IP68, температурная выносливость до +120 °C, сопротивление – 0.565 Ом/км.

Ограничители напряжения

Ограничители напряжения Leader применяются для защиты электрических компонентов в фотоэлектрических системах от перенапряжений в цепях постоянного или переменного тока. Они поддерживают работу при напряжении до 1000 В DC или до 385 В AC в зависимости от модели, выдерживают максимальный ток разряда до 40 кА, а ток утечки (то есть минимальный ток, проходящий через устройство в нормальном режиме) составляет менее 20 мкА. Все модели устанавливаются на DIN-рейку, корпуса изготовлены из термостойкого пластика со степенью защиты IP20.

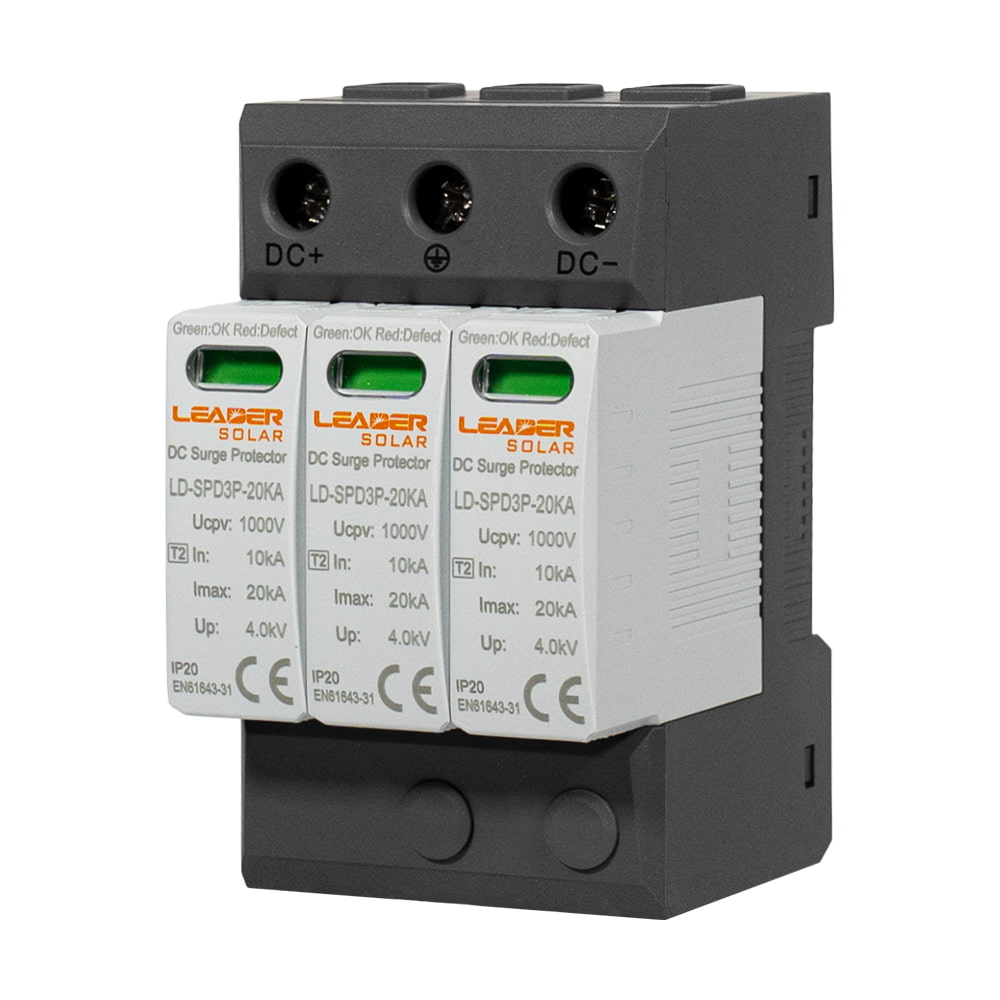

LD-SPD3P-20KA-1000V

Трехполюсная модель для цепи постоянного тока с номинальным напряжением до 1000 В и током разряда 20 кА (максимальный – 40 кА). Предназначена для защиты двух полюсов («+» и «–») и заземления. Размеры 90 / 68 / 54 мм.

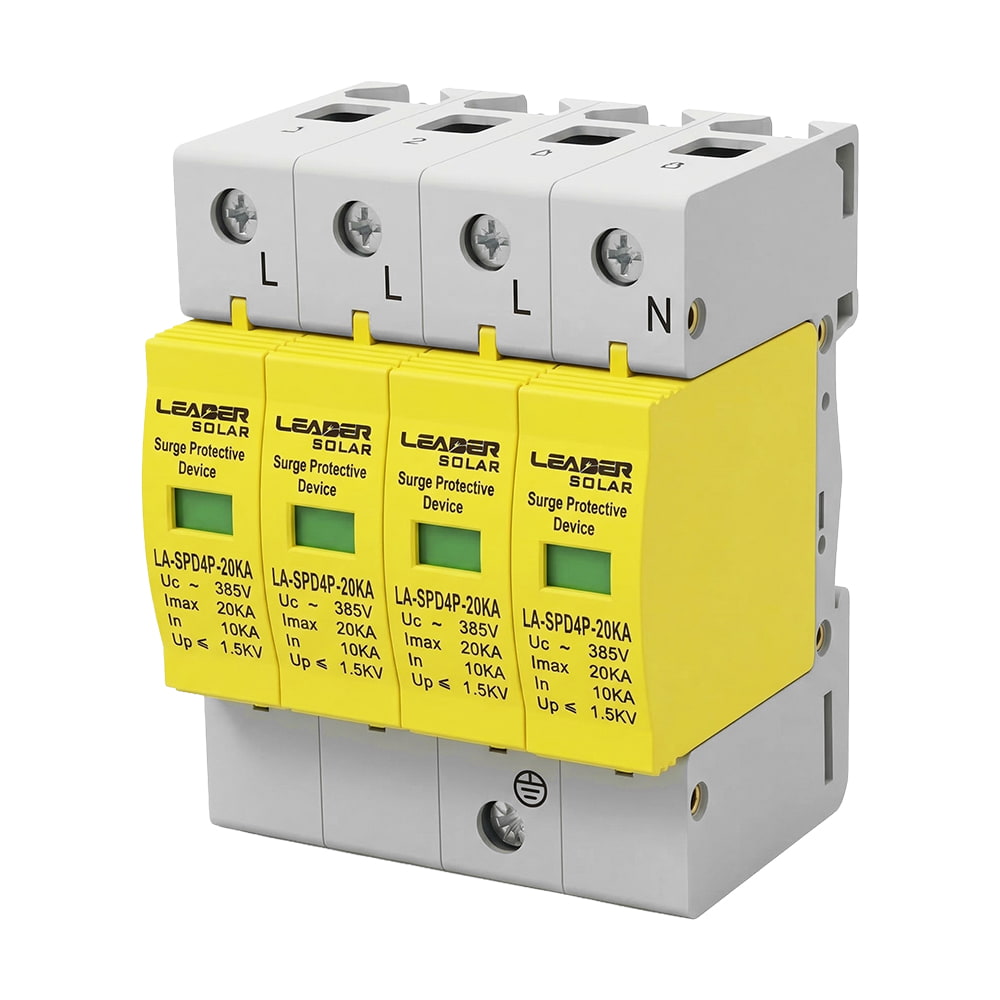

LA-SPD4P-20KA 385V

Ограничитель переменного тока с несколькими вариантами напряжения: 175 / 285 / 385 В. Максимальная разрядная способность – 20 кА, устойчивость к короткому замыканию – 10 кА. Размеры 64 / 52 / 50 мм.

Плавкие предохранители для солнечных электростанций

Плавкие предохранители Leader класса gPV (специализированные для работы в фотоэлектрических системах) обеспечивают надежную защиту проводников и оборудования в цепях постоянного тока. Они поддерживают работу при напряжении до 1000 или 1500 В, номинального тока до 20 А и обладают выключающей способностью до 30 кА – то есть способностью безопасно отключить даже сильное короткое замыкание. Работают в широком температурном диапазоне: от -50 до +90 °C/+105 °C. Контактные элементы изготовлены из меди, серебра и оксида алюминия.

BX0234 15A/20A 1000V

Компактная модель Ø10 / 35 мм для систем на 1000 В. Выключающая способность – 20 кА. Предохранитель выполнен в соответствии со стандартом IEC 60269.6.

FSKDC15AL/FSKDC20AL 15A/20A 1500V

Модификация Ø10 / 85 мм для систем на 1500 В. Выключающая способность – до 30 кА. Соответствует стандарту IEC60269.6.

Разъединители предохранителей

Разъединители Leader выполняют роль монтажного держателя для плавких предохранителей и позволяют безопасно подключать, заменять или обслуживать предохранители без вмешательства в другие части электрической системы. Они обеспечивают надежное электрическое соединение и физическое разъединение токопроводящих линий при необходимости.

Поддерживают стандартные форматы Ø10 / 38 мм и Ø10 / 85 мм, рассчитаны на напряжение до 1500 В и ток до 50 А. Устанавливаются на DIN-рейку, имеют корпус из огнеупорного пластика.

HDKDC-32AL-1P

Однополюсный разъединитель для предохранителей Ø10 / 85 мм. Обеспечивает работу при напряжении до 1500 В DC и токе до 50 А. Размеры 124 / 69 / 21 мм, вес 95.5 г.

PV0191-2P

Двухполюсный разъединитель для установки двух предохранителей Ø10 / 38 мм. Обеспечивает работу при напряжении до 1000 В DC и токе до 32 А. Размеры 79 / 62 / 36 мм, вес 120 г.

Преимущества Leader

Продукция Leader сочетает в себе инженерное качество, техническую совместимость и практичность для пользователя. Все это делает ее эффективным решением для постройки стабильных и безопасных солнечных электростанций:

• сертифицированное качество: вся продукция соответствует международным стандартам (IEC, GB/T);
• повышенная надежность: компоненты выдерживают высокие температуры, нагрузку и агрессивные условия окружающей среды;
• широкий выбор: в линейке – решение для всех ключевых элементов солнечной электросистемы, от подключения до защиты;
• удобство монтажа: продуманные форматы и конструкции для быстрой интеграции в щитки или системы защиты;
• опыт на глобальном рынке: десятки гигаватт установленных мощностей в десятках стран – это проверенное качество на практике.

Независимо от масштаба вашего проекта – от небольшой автономной установки до промышленной станции – продукция Leader обеспечивает надежность, с которой можно работать на протяжении многих лет.

О бренде Leader

Leader Group является одним из ведущих производителей электротехнических компонентов и кабельной продукции для солнечной энергетики. Компания имеет три производственных базы общей площадью более 120000 м², более 1200 работников, более 420 единиц производственного оборудования и более 250 единиц тестовой техники.

Продукция экспортируется в 88 стран мира, включая США, Европу, Ближний Восток, Юго-Восточную Азию и Африку. В 2024 году общий объем подключенной генерации с компонентами Leader превысил 40 ГВт в 80 странах, а годовой оборот компании составил более 390 миллионов долларов США.

Купить продукцию Leader можно в интернет-магазине Triniti-SB. В каталоге представлен полный перечень моделей с подробными характеристиками – заказывайте онлайн с доставкой по Украине и получайте качественные решения для стабильной работы вашей солнечной электростанции.
