Как к мини-ИБП подключить роутер и ONU – пошаговая инструкция

Ищете способ оставаться онлайн, когда дома пропадает свет? Многие интересуются, как правильно организовать резервное питание для сети, поэтому сегодня мы рассмотрим, как подключить мини-ИБП к роутеру и оптическому терминалу самостоятельно.

Какое оборудование мы используем для настройки

Для обеспечения автономности мы выбираем оборудование, которое лучше всего подходит для длительной работы без сети. В этом обзоре мы используем следующие устройства:

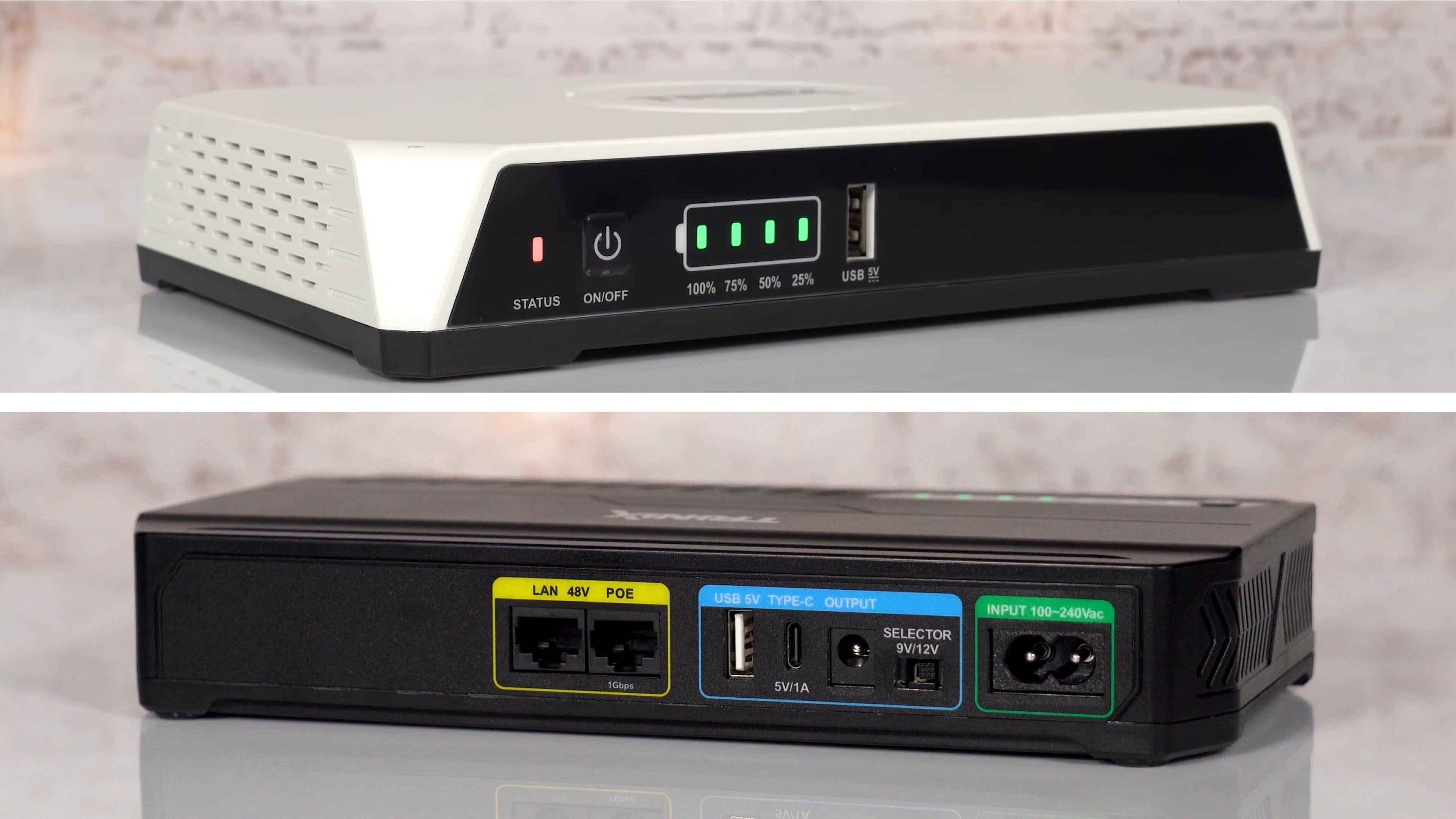

• два ИБП от Trinix емкостью на 24000 и на 20000 мА·ч;

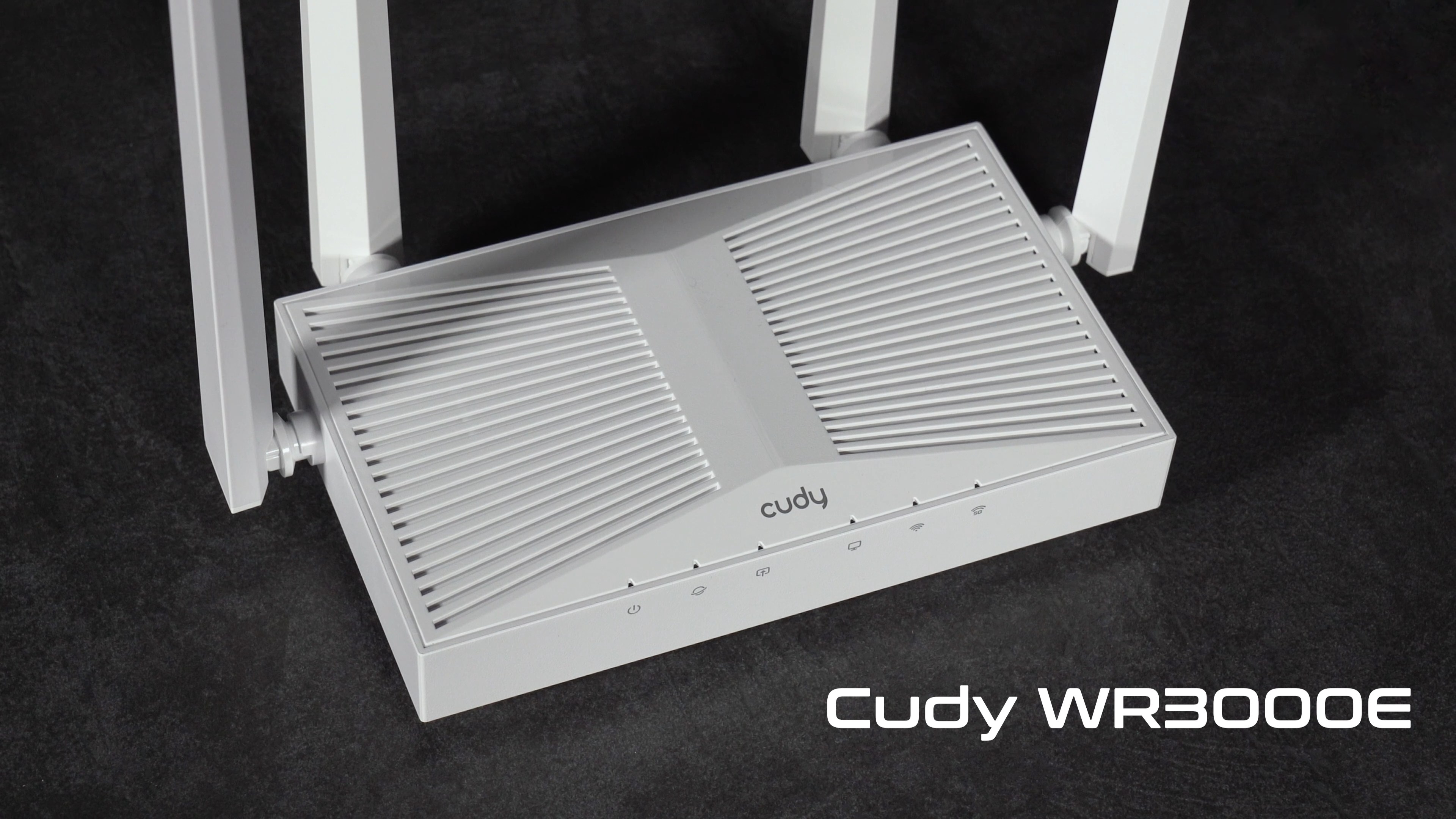

• роутер бренда Cudy;
• стандартный оптический терминал (ONU).

Такой набор позволяет обеспечить интернет-связь в квартире или офисе на длительное время.

Сценарий 1. Подключение для неоптоволоконного (Ethernet) интернета

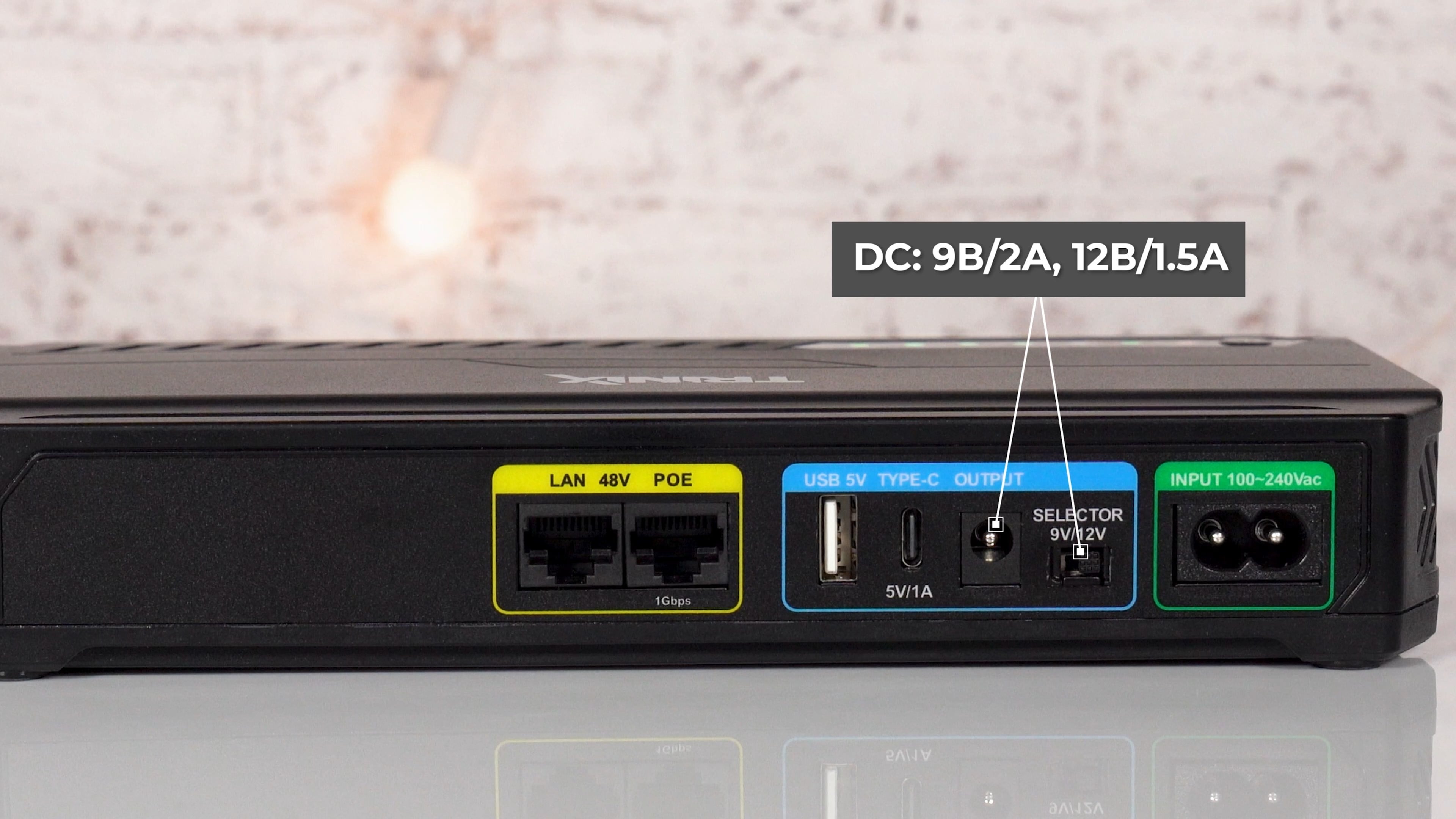

Для обычного подключения, где интернет приходит не через оптику, нам достаточно будет взять один одинарный кабель. Для примера мы разберем модель ИБП Trinix TRX-MUPS-1848, где есть только один DC-выход, который можно переключать между 12 и 9 вольтами.

Для правильного подключения мы действуем по следующей логике:

1. Сначала берем наш роутер и смотрим на этикетку, чтобы понять, какое именно напряжение нам нужно. Например, если роутеру необходимо 12 В и 1 А, то на самом ИБП нам необходимо переключить наш разъем именно в режим 12 В.
2. После этого подключаем один конец кабеля к разъему DC на ИБП, а другой – к нашему роутеру.
3. Включаем ИБП и после его запуска видим, что роутер начал включаться и загружаться.

Это самый простой вариант, который подходит для большинства стандартных домашних сетей.

Сценарий 2. Подключение для оптоволоконного интернета (GPON)

Если у вас используется именно оптоволоконный интернет, то в квартире обязательно должно стоять специальное устройство – оптический терминал (ONU). Каждый провайдер устанавливает его индивидуально, и именно из него интернет идет к вашему роутеру. Если вы хотите, чтобы интернет работал без света, вам необходимо запитать этот терминал также.

Использование DC-разветвителя

В варианте, если на вашем ИБП есть только один порт, мы можем использовать специальный кабель-разветвитель. В таком кабеле предусмотрен один DC-вход и сразу два DC-выхода для подключения устройств:

• подключение будет полностью аналогично предыдущему варианту, где мы соединяем кабель с ИБП;
• однако теперь у нас есть возможность подключить один разъем к роутеру, а другой – еще и к вашему оптическому терминалу.

Такое решение очень удобно, когда нужно запитать два устройства с одинаковым напряжением от одного источника.

Вариант с разным напряжением (5/9/12V)

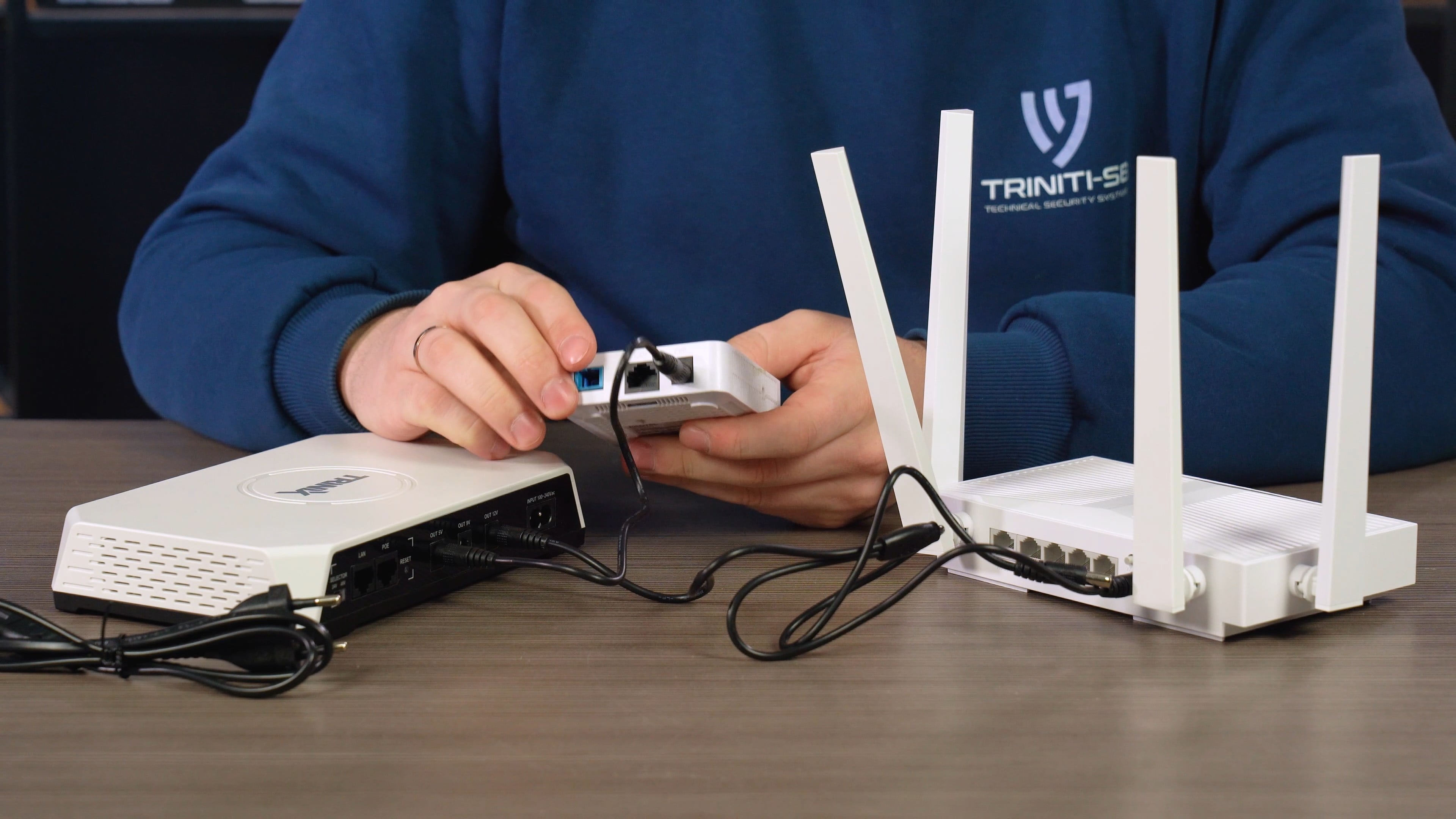

Однако что делать, если оптический терминал работает не на 12 вольтах, а на каком-то другом напряжении? В таком случае нам понадобятся два отдельных кабеля из комплекта, чтобы задействовать разные порты нашего mini UPS:

• первый стандартный кабель подключаем к роутеру и вставляем его в порт 12 В;
• после этого берем другой одинарный кабель, подключаем его к оптическому терминалу и соединяем с разъемом на 5 В (или 9 В, если ваш терминал работает на этом напряжении).

Таким образом, каждое устройство получает питание от своего порта с соответствующим напряжением, что гарантирует их стабильную и безопасную работу.

Как видим, подключить самостоятельно ИБП к вашим устройствам довольно просто и это не займет много времени. Рекомендуем покупать надежные мини-ИБП Trinix и роутеры Cudy в интернет-магазине Triniti-SB, где вы всегда найдете качественное оборудование для вашей безопасности и комфорта. Обращайтесь к нам, и мы поможем вам оставаться на связи при любых условиях!
